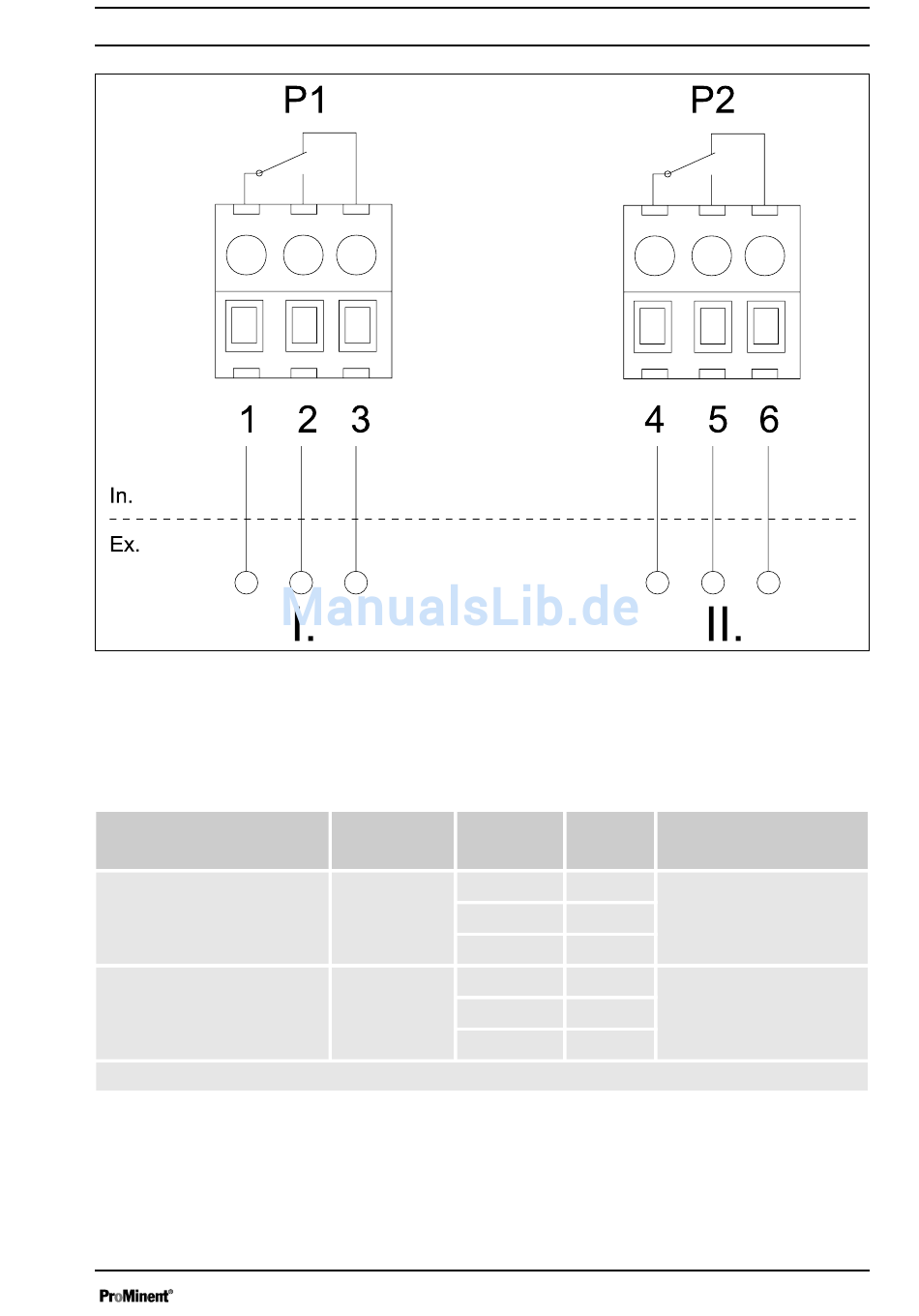

Abb. 1: Klemmenanschlussplan G-Module / Leistungsrelais-Ausgänge
I.
Grenzwert-/Alarmgeber 1
II. Grenzwert-/Alarmgeber 2
Klemmenbelegung
Benennung
Leistungsrelaisausgang 1
Leistungsrelaisausgang 2
Die Klemmen XR sind ohne Funktion.
Klemmen
Klemmen
Bezeichnung
Nummer
P1
1
2
3
P2
1
2
3
Montieren und installieren
Pol
Funktion
C
Grenzwert-/Alarmgeber 1
NO
NC
C
Grenzwert-/Alarmgeber 2
NO
NC
A0788
239
