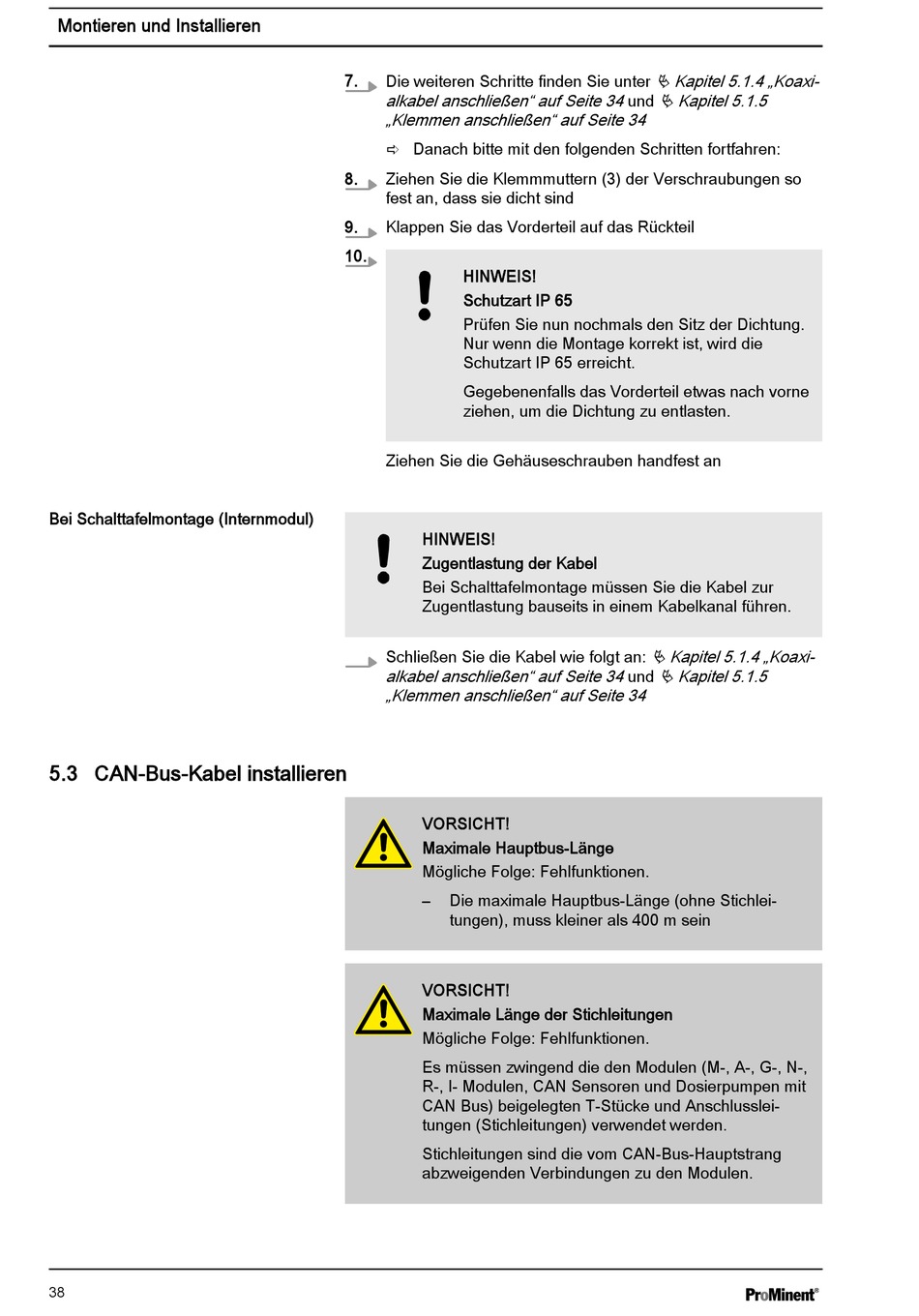

Montieren und Installieren
Bei Schalttafelmontage (Internmodul)

5.3 CAN-Bus-Kabel installieren

38
7.
Die weiteren Schritte finden Sie unter
alkabel anschließen" auf Seite 34 und Ä Kapitel 5.1.5
„Klemmen anschließen" auf Seite 34
ð Danach bitte mit den folgenden Schritten fortfahren:
8. Ziehen Sie die Klemmmuttern (3) der Verschraubungen so
fest an, dass sie dicht sind
9. Klappen Sie das Vorderteil auf das Rückteil
10.
HINWEIS!
Schutzart IP 65
Prüfen Sie nun nochmals den Sitz der Dichtung.
Nur wenn die Montage korrekt ist, wird die
Schutzart IP 65 erreicht.
Gegebenenfalls das Vorderteil etwas nach vorne
ziehen, um die Dichtung zu entlasten.
Ziehen Sie die Gehäuseschrauben handfest an
HINWEIS!
Zugentlastung der Kabel
Bei Schalttafelmontage müssen Sie die Kabel zur
Zugentlastung bauseits in einem Kabelkanal führen.
Schließen Sie die Kabel wie folgt an:
alkabel anschließen" auf Seite 34 und Ä Kapitel 5.1.5
„Klemmen anschließen" auf Seite 34
VORSICHT!
Maximale Hauptbus-Länge
Mögliche Folge: Fehlfunktionen.
– Die maximale Hauptbus-Länge (ohne Stichlei‐
tungen), muss kleiner als 400 m sein
VORSICHT!
Maximale Länge der Stichleitungen
Mögliche Folge: Fehlfunktionen.
Es müssen zwingend die den Modulen (M-, A-, G-, N-,
R-, I- Modulen, CAN Sensoren und Dosierpumpen mit
CAN Bus) beigelegten T-Stücke und Anschlusslei‐
tungen (Stichleitungen) verwendet werden.
Stichleitungen sind die vom CAN-Bus-Hauptstrang
abzweigenden Verbindungen zu den Modulen.
Ä Kapitel 5.1.4 „Koaxi‐
Ä Kapitel 5.1.4 „Koaxi‐
