ProMinent DULCOMARIN II Gesamtanleitung Seite 122

Kalibrieren
pH
Kalibrierung Sensor
Redox
Sensor Wert = 4,8 mg/l
Cl
frei
Steilheit = 4,008 mA
Temp
Nullpunkt = 0,004 mA
PES
Vor der Probeentnahme KAL drücken
HILFE
AUS

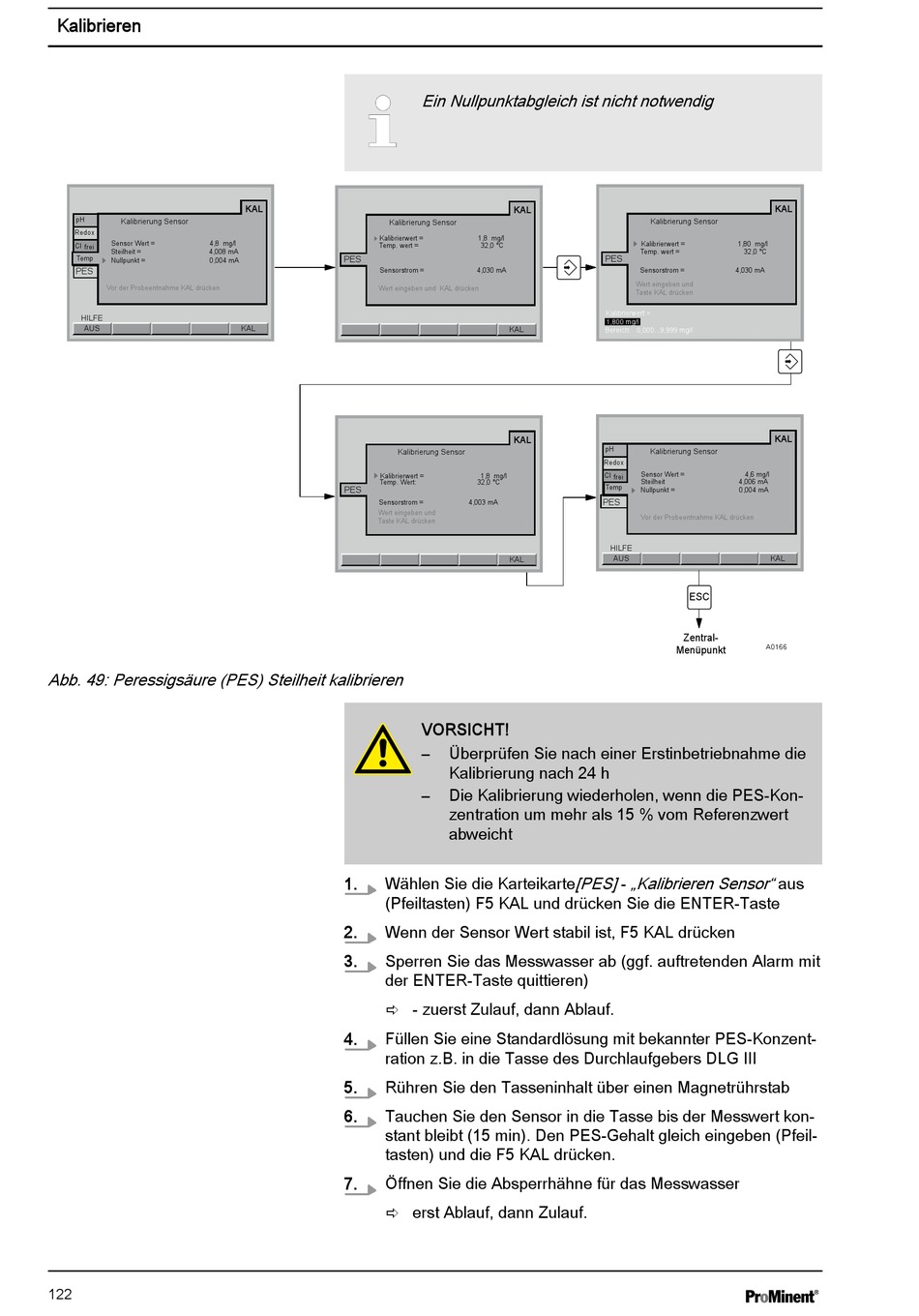

Abb. 49: Peressigsäure (PES) Steilheit kalibrieren
122
KAL
Kalibrierung Sensor
Kalibrierwert =
Temp. wert =
PES
Sensorstrom =
Wert eingeben und KAL drücken
KAL
Kalibrierung Sensor
Kalibrierwert =
Temp. Wert:
PES
Sensorstrom =
Wert eingeben und
Taste KAL drücken
1. Wählen Sie die Karteikarte
(Pfeiltasten) F5 KAL und drücken Sie die ENTER-Taste
2. Wenn der Sensor Wert stabil ist, F5 KAL drücken
3. Sperren Sie das Messwasser ab (ggf. auftretenden Alarm mit
der ENTER-Taste quittieren)
ð - zuerst Zulauf, dann Ablauf.
4. Füllen Sie eine Standardlösung mit bekannter PES-Konzent‐
ration z.B. in die Tasse des Durchlaufgebers DLG III
5. Rühren Sie den Tasseninhalt über einen Magnetrührstab
6. Tauchen Sie den Sensor in die Tasse bis der Messwert kon‐
stant bleibt (15 min). Den PES-Gehalt gleich eingeben (Pfeil‐
tasten) und die F5 KAL drücken.
7. Öffnen Sie die Absperrhähne für das Messwasser
ð erst Ablauf, dann Zulauf.
Ein Nullpunktabgleich ist nicht notwendig
KAL
1,8 mg/l
32,0 °C
4,030 mA
KAL
KAL
1,8 mg/l
32,0 °C
4,003 mA
KAL
VORSICHT!
– Überprüfen Sie nach einer Erstinbetriebnahme die
Kalibrierung nach 24 h
– Die Kalibrierung wiederholen, wenn die PES-Kon‐
zentration um mehr als 15 % vom Referenzwert
abweicht
[PES] - „Kalibrieren Sensor" aus
KAL
Kalibrierung Sensor
Kalibrierwert = 1,80 mg/l
Temp. wert = 32,0 °C
PES
Sensorstrom = 4,030 mA
Wert eingeben und
Taste KAL drücken
Kalibrierwert =
1,800 mg/l
Bereich: 0,000...9,999 mg/l
KAL
pH
Kalibrierung Sensor
Redox
Sensor Wert = 4,6 mg/l
Cl frei
Steilheit 4,006 mA
Temp
Nullpunkt = 0,004 mA
PES
Vor der Probeentnahme KAL drücken
HILFE
AUS KAL
ESC
Zentral-
A0166
Menüpunkt
