5.
4.
3.
2.

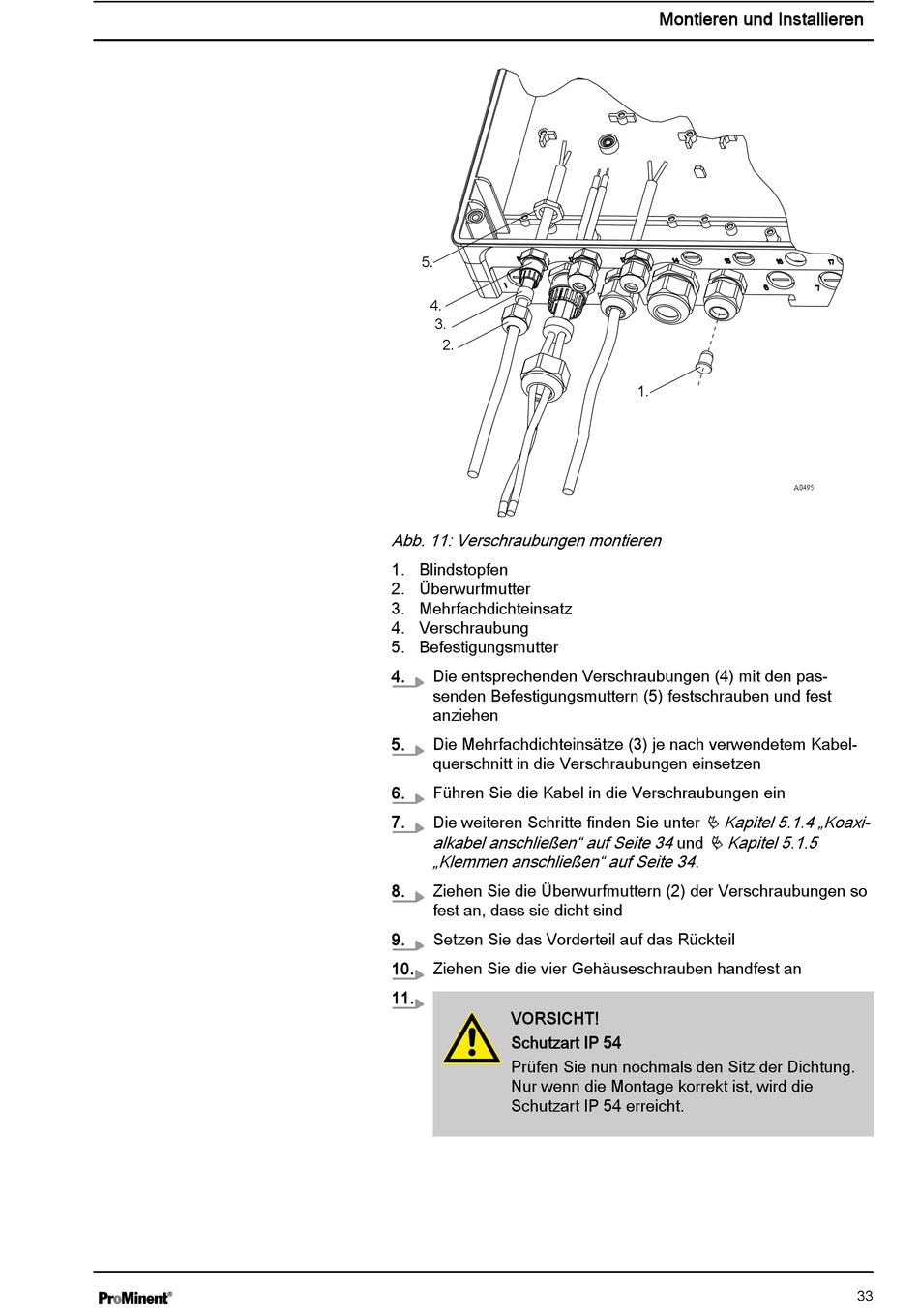

Abb. 11: Verschraubungen montieren
1. Blindstopfen
2. Überwurfmutter
3. Mehrfachdichteinsatz
4. Verschraubung
5. Befestigungsmutter
4. Die entsprechenden Verschraubungen (4) mit den pas‐
senden Befestigungsmuttern (5) festschrauben und fest
anziehen
5. Die Mehrfachdichteinsätze (3) je nach verwendetem Kabel‐
querschnitt in die Verschraubungen einsetzen
6. Führen Sie die Kabel in die Verschraubungen ein
7. Die weiteren Schritte finden Sie unter
alkabel anschließen" auf Seite 34 und Ä Kapitel 5.1.5
„Klemmen anschließen" auf Seite 34 .
8. Ziehen Sie die Überwurfmuttern (2) der Verschraubungen so
fest an, dass sie dicht sind
9. Setzen Sie das Vorderteil auf das Rückteil
10. Ziehen Sie die vier Gehäuseschrauben handfest an
11.
VORSICHT!
Schutzart IP 54
Prüfen Sie nun nochmals den Sitz der Dichtung.
Nur wenn die Montage korrekt ist, wird die
Schutzart IP 54 erreicht.
Montieren und Installieren
1.
A0495
Ä Kapitel 5.1.4 „Koaxi‐
