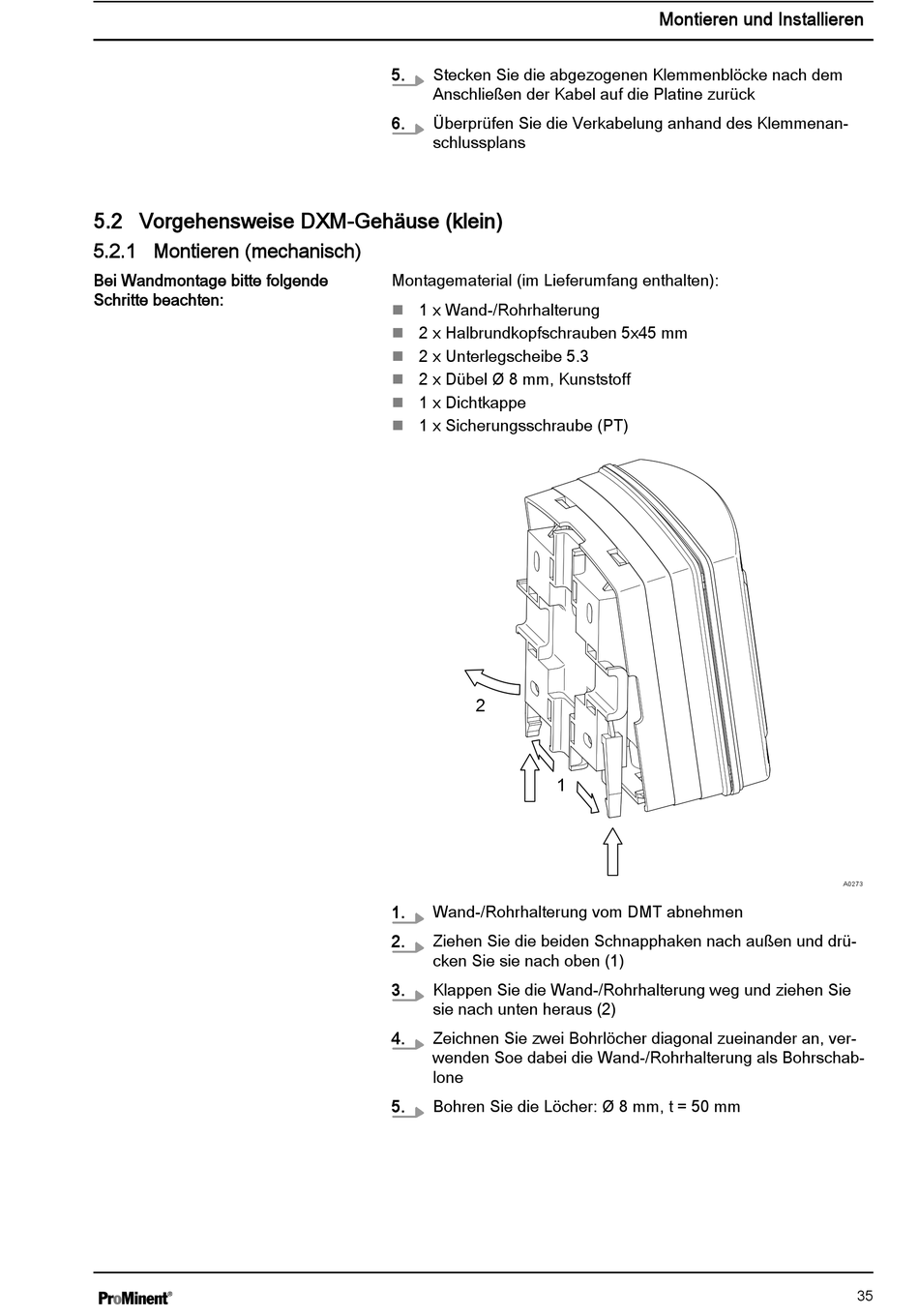

5.2 Vorgehensweise DXM-Gehäuse (klein)

5.2.1 Montieren (mechanisch)

Bei Wandmontage bitte folgende
Schritte beachten:
5. Stecken Sie die abgezogenen Klemmenblöcke nach dem
Anschließen der Kabel auf die Platine zurück
6. Überprüfen Sie die Verkabelung anhand des Klemmenan‐
schlussplans
Montagematerial (im Lieferumfang enthalten):
1 x Wand-/Rohrhalterung
n
2 x Halbrundkopfschrauben 5x45 mm
n
2 x Unterlegscheibe 5.3
n
2 x Dübel Ø 8 mm, Kunststoff
n
1 x Dichtkappe
n
1 x Sicherungsschraube (PT)
n
2
1
1. Wand-/Rohrhalterung vom DMT abnehmen
2. Ziehen Sie die beiden Schnapphaken nach außen und drü‐
cken Sie sie nach oben (1)
3. Klappen Sie die Wand-/Rohrhalterung weg und ziehen Sie
sie nach unten heraus (2)
4. Zeichnen Sie zwei Bohrlöcher diagonal zueinander an, ver‐
wenden Soe dabei die Wand-/Rohrhalterung als Bohrschab‐
lone
5. Bohren Sie die Löcher: Ø 8 mm, t = 50 mm
