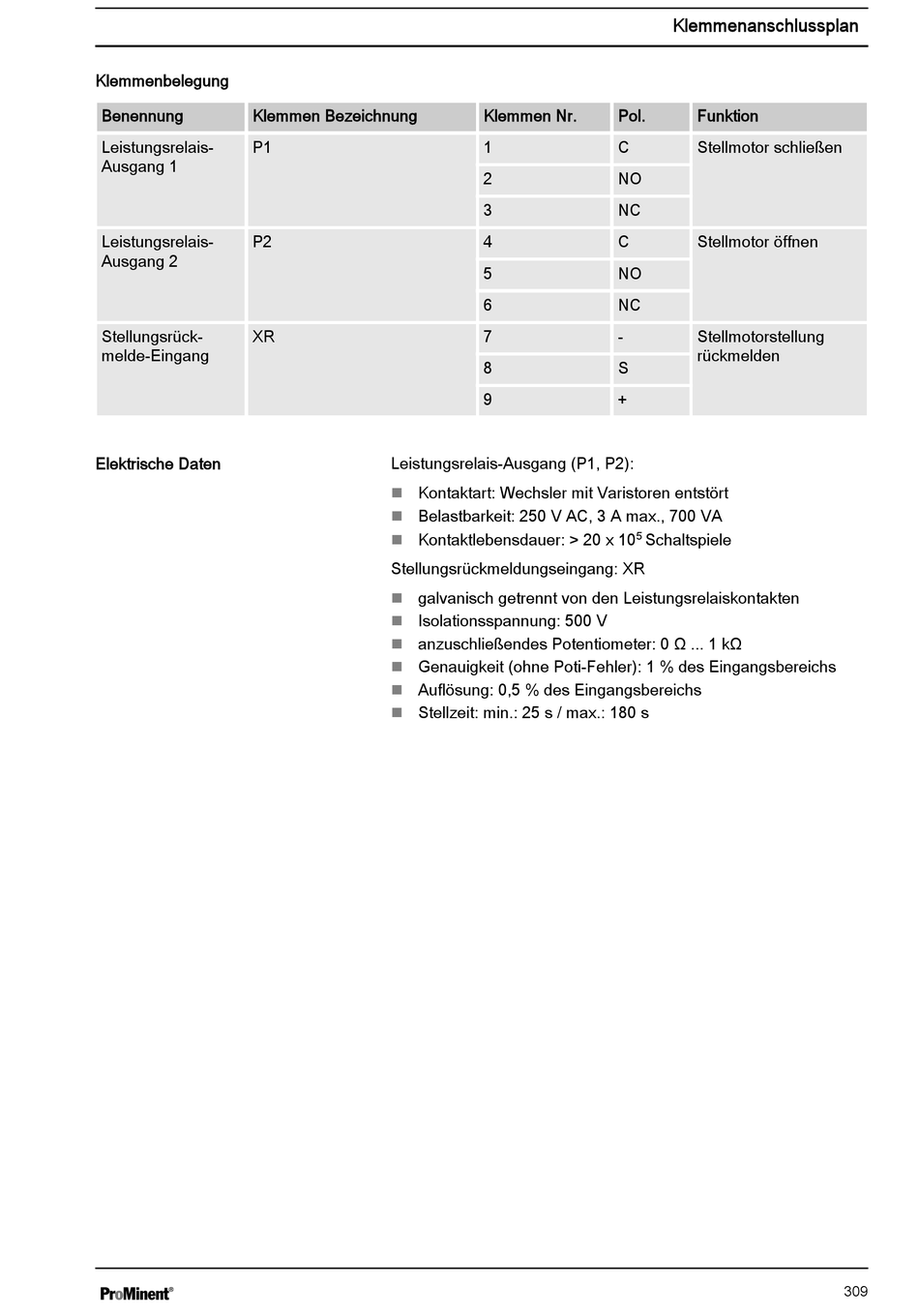

Klemmenbelegung
Benennung Klemmen Bezeichnung
Leistungsrelais- P1
Ausgang 1
Leistungsrelais- P2
Ausgang 2
Stellungsrück‐ XR
melde-Eingang
Elektrische Daten
Klemmen Nr.
1
2
3
4
5
6
7
8
9
Leistungsrelais-Ausgang (P1, P2):
Kontaktart: Wechsler mit Varistoren entstört
n
Belastbarkeit: 250 V AC, 3 A max., 700 VA
n
Kontaktlebensdauer: > 20 x 10
n
Stellungsrückmeldungseingang: XR
galvanisch getrennt von den Leistungsrelaiskontakten
n
Isolationsspannung: 500 V
n
anzuschließendes Potentiometer: 0 Ω ... 1 kΩ
n
Genauigkeit (ohne Poti-Fehler): 1 % des Eingangsbereichs
n
Auflösung: 0,5 % des Eingangsbereichs
n
Stellzeit: min.: 25 s / max.: 180 s
n
Klemmenanschlussplan
Pol. Funktion
C Stellmotor schließen
NO
NC
C Stellmotor öffnen
NO
NC
- Stellmotorstellung
rückmelden
S
+
5 Schaltspiele
