3.
Die große Verschraubung (M20x1,5) ist nur für
das Koaxialkabel vorgesehen.

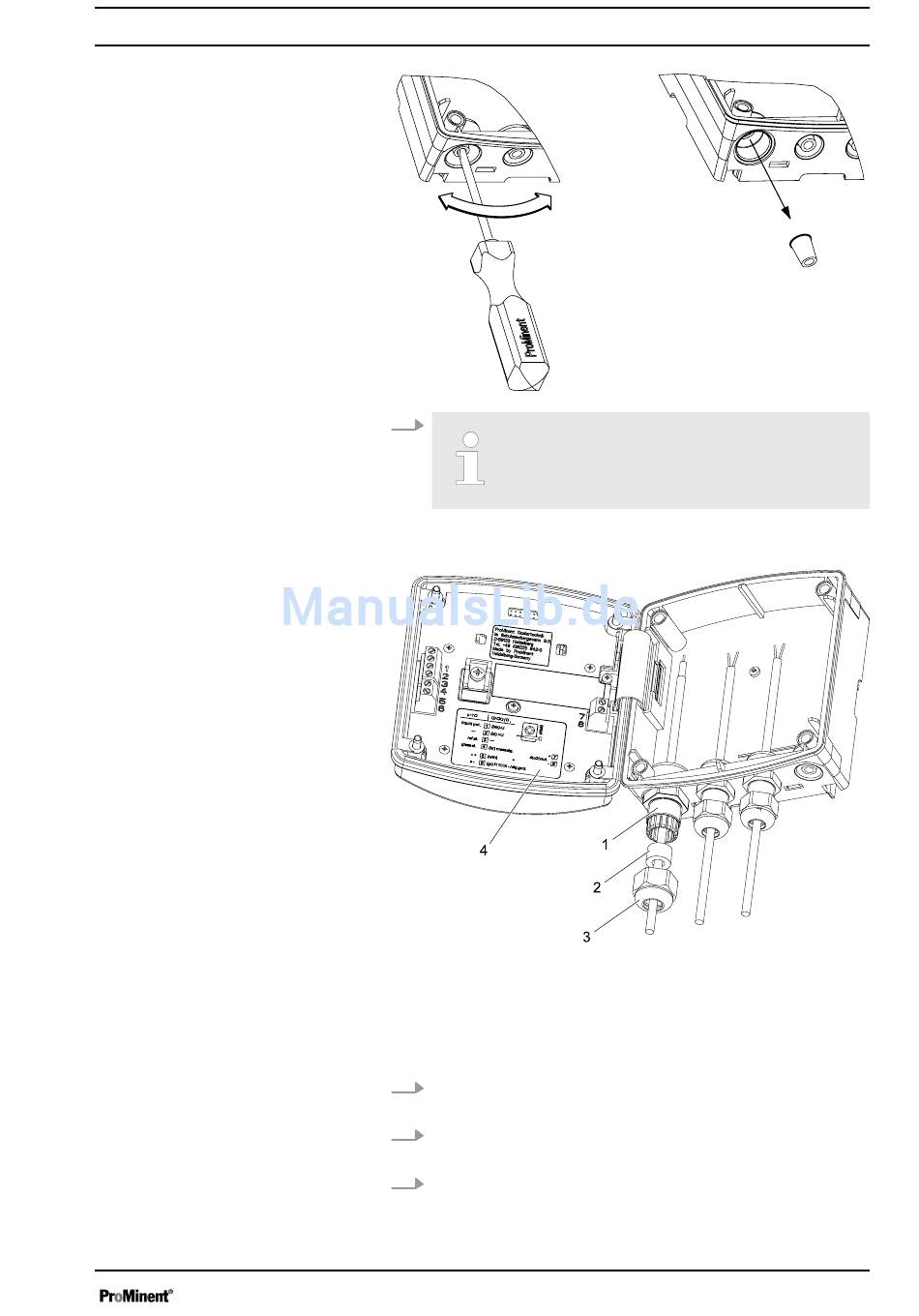

So viele Gewindebohrungen an der Unterseite des Rückteils
ausbrechen wie benötigt
Abb. 14
1. Verschraubung
2. Reduziereinsatz
3. Klemmmutter
4. Klemmenplan
4.
Schrauben Sie die entsprechenden Verschraubungen (1) ein
und ziehen Sie diese fest an
5.
Setzen Sie die Reduziereinsätze (2) je nach verwendetem
Kabelquerschnitt in die Verschraubungen ein
6.
Führen Sie die Kabel in die Verschraubungen ein
Montieren und Installieren
A0497
A0272
37
