Montieren und Installieren

5

Montieren und Installieren

5.1 Vorgehensweise DXC-Gehäuse (groß)

5.1.1 Wandmontage

Wandmontage
28
Das DXC-Gehäuse eignet sich für die Montage an eine Wand oder
in eine Schalttafel
Montagematerial (im Lieferumfang enthalten)
1 x Wandhalterung
n
4 x PT-Schrauben 5 x 35 mm
n
4 x Unterlegscheibe 5.3
n
4 x Dübel Ø 6 mm, Kunststoff
n
Wandhalterung vom DXC-Gehäuse abnehmen

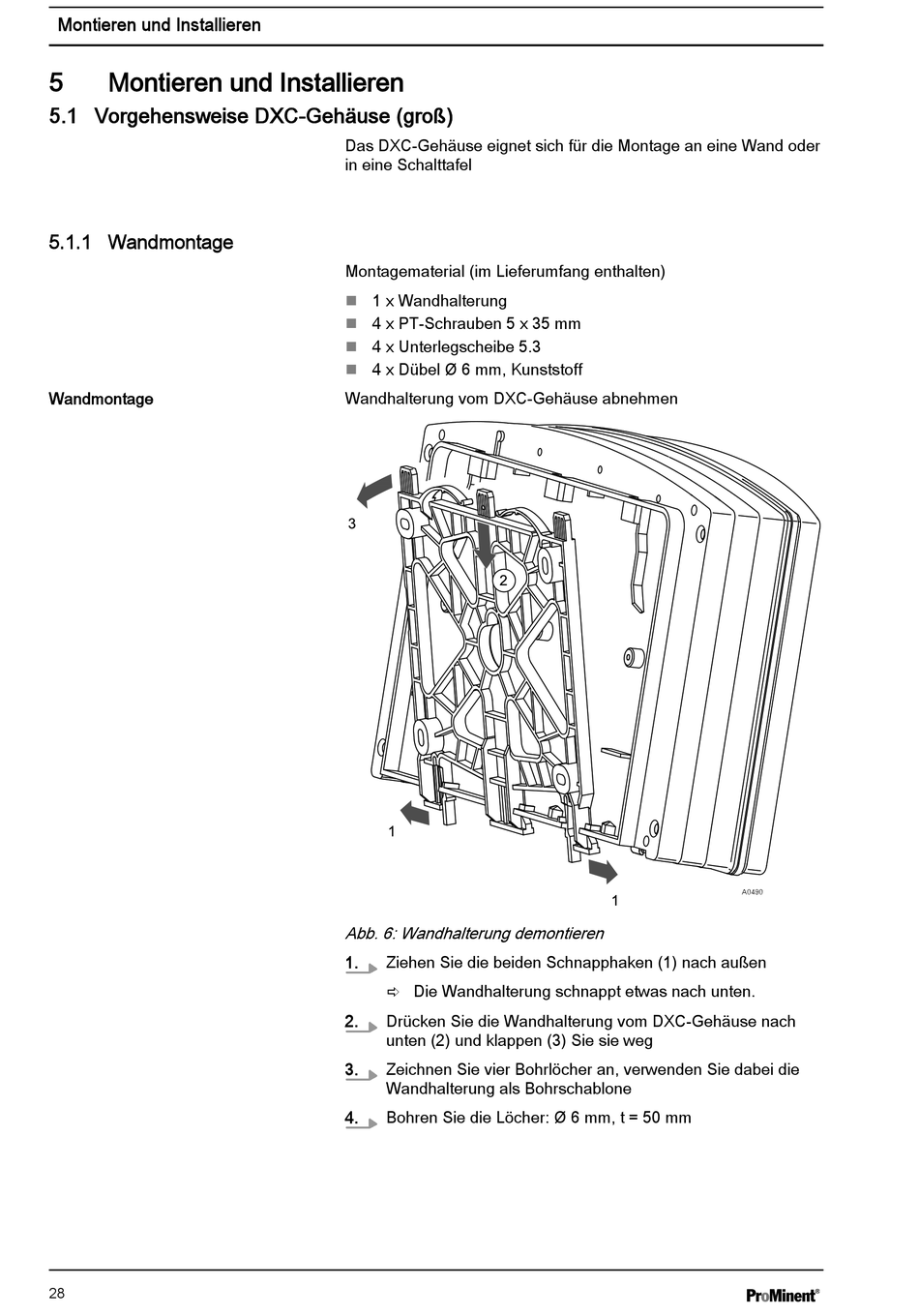

Abb. 6: Wandhalterung demontieren
1. Ziehen Sie die beiden Schnapphaken (1) nach außen
ð Die Wandhalterung schnappt etwas nach unten.
2. Drücken Sie die Wandhalterung vom DXC-Gehäuse nach
unten (2) und klappen (3) Sie sie weg
3. Zeichnen Sie vier Bohrlöcher an, verwenden Sie dabei die
Wandhalterung als Bohrschablone
4. Bohren Sie die Löcher: Ø 6 mm, t = 50 mm
A0490
