Montieren und Installieren
5.3.2 Verbindungen innerhalb des DXC-Gehäuses

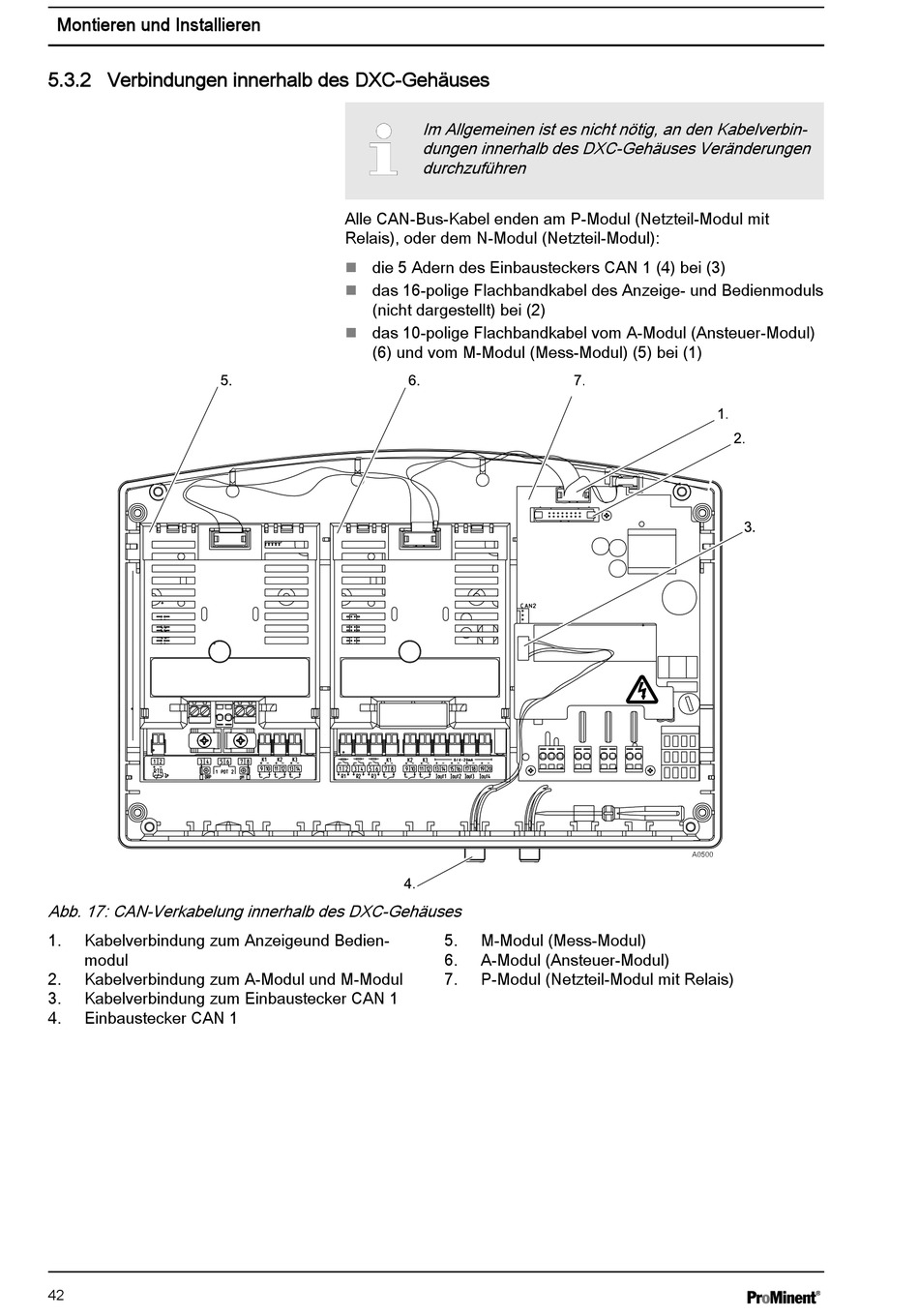

Abb. 17: CAN-Verkabelung innerhalb des DXC-Gehäuses
1. Kabelverbindung zum Anzeigeund Bedien‐
modul
2. Kabelverbindung zum A-Modul und M-Modul
3. Kabelverbindung zum Einbaustecker CAN 1
4. Einbaustecker CAN 1
42
Im Allgemeinen ist es nicht nötig, an den Kabelverbin‐
dungen innerhalb des DXC-Gehäuses Veränderungen
durchzuführen
Alle CAN-Bus-Kabel enden am P-Modul (Netzteil-Modul mit
Relais), oder dem N-Modul (Netzteil-Modul):
die 5 Adern des Einbausteckers CAN 1 (4) bei (3)
n
das 16-polige Flachbandkabel des Anzeige- und Bedienmoduls
n
(nicht dargestellt) bei (2)
das 10-polige Flachbandkabel vom A-Modul (Ansteuer-Modul)
n
(6) und vom M-Modul (Mess-Modul) (5) bei (1)
5. M-Modul (Mess-Modul)
6. A-Modul (Ansteuer-Modul)
7. P-Modul (Netzteil-Modul mit Relais)
A0500
