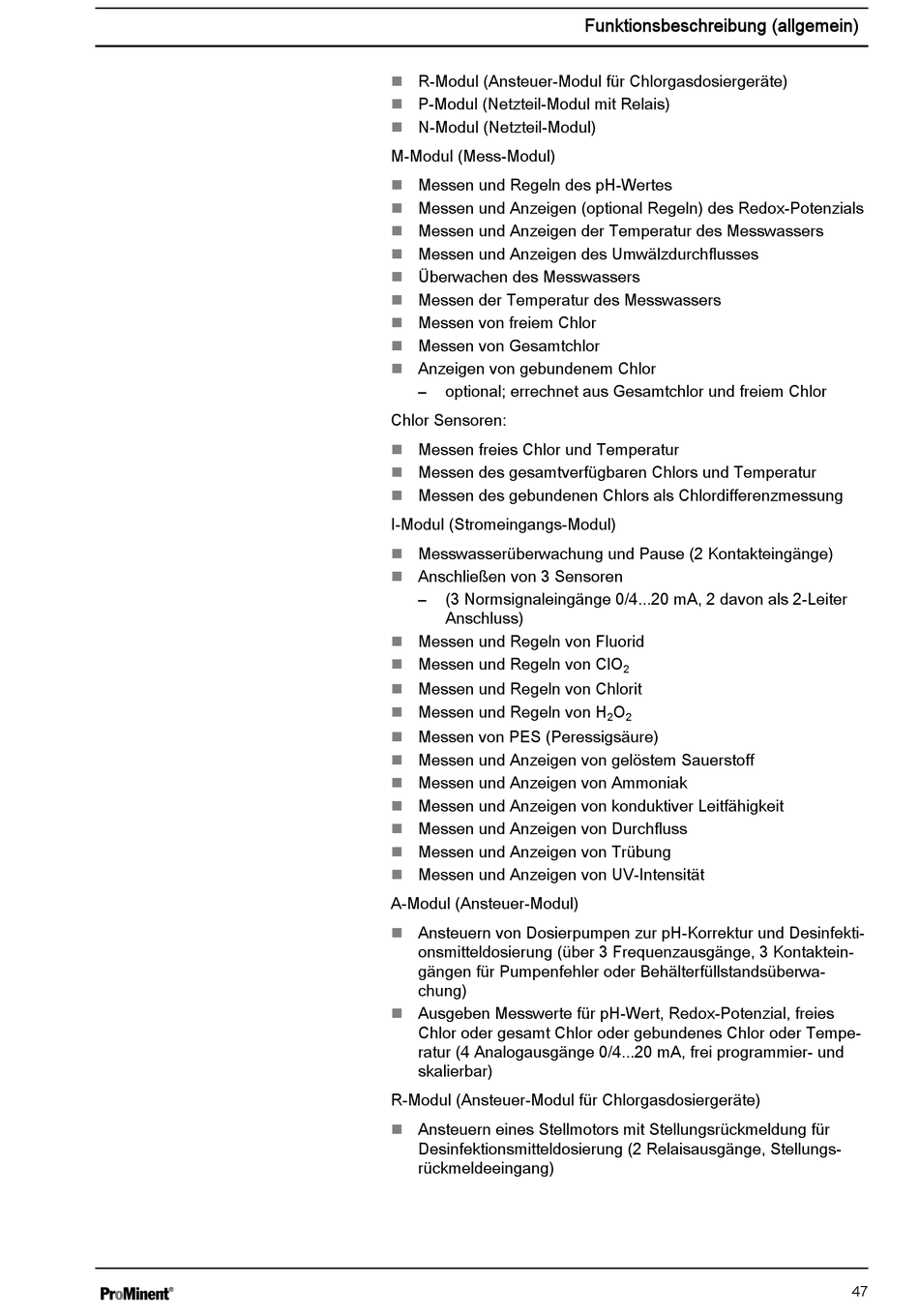

ProMinent DULCOMARIN II Gesamtanleitung Seite 47

R-Modul (Ansteuer-Modul für Chlorgasdosiergeräte)
n
P-Modul (Netzteil-Modul mit Relais)
n
N-Modul (Netzteil-Modul)
n
M-Modul (Mess-Modul)
Messen und Regeln des pH-Wertes
n
Messen und Anzeigen (optional Regeln) des Redox-Potenzials
n
Messen und Anzeigen der Temperatur des Messwassers
n
Messen und Anzeigen des Umwälzdurchflusses
n
Überwachen des Messwassers
n
Messen der Temperatur des Messwassers
n
Messen von freiem Chlor
n
Messen von Gesamtchlor
n
Anzeigen von gebundenem Chlor
n
– optional; errechnet aus Gesamtchlor und freiem Chlor
Chlor Sensoren:
Messen freies Chlor und Temperatur
n
Messen des gesamtverfügbaren Chlors und Temperatur
n
Messen des gebundenen Chlors als Chlordifferenzmessung
n
I-Modul (Stromeingangs-Modul)
Messwasserüberwachung und Pause (2 Kontakteingänge)
n
Anschließen von 3 Sensoren
n
– (3 Normsignaleingänge 0/4...20 mA, 2 davon als 2-Leiter
Anschluss)
Messen und Regeln von Fluorid
n
Messen und Regeln von ClO
n
Messen und Regeln von Chlorit
n
Messen und Regeln von H
n
Messen von PES (Peressigsäure)
n
Messen und Anzeigen von gelöstem Sauerstoff
n
Messen und Anzeigen von Ammoniak
n
Messen und Anzeigen von konduktiver Leitfähigkeit
n
Messen und Anzeigen von Durchfluss
n
Messen und Anzeigen von Trübung
n
Messen und Anzeigen von UV-Intensität
n
A-Modul (Ansteuer-Modul)
Ansteuern von Dosierpumpen zur pH-Korrektur und Desinfekti‐
n
onsmitteldosierung (über 3 Frequenzausgänge, 3 Kontaktein‐
gängen für Pumpenfehler oder Behälterfüllstandsüberwa‐
chung)
Ausgeben Messwerte für pH-Wert, Redox-Potenzial, freies
n
Chlor oder gesamt Chlor oder gebundenes Chlor oder Tempe‐
ratur (4 Analogausgänge 0/4...20 mA, frei programmier- und
skalierbar)
R-Modul (Ansteuer-Modul für Chlorgasdosiergeräte)
Ansteuern eines Stellmotors mit Stellungsrückmeldung für
n
Desinfektionsmitteldosierung (2 Relaisausgänge, Stellungs‐
rückmeldeeingang)
Funktionsbeschreibung (allgemein)
2
O
2 2
47
