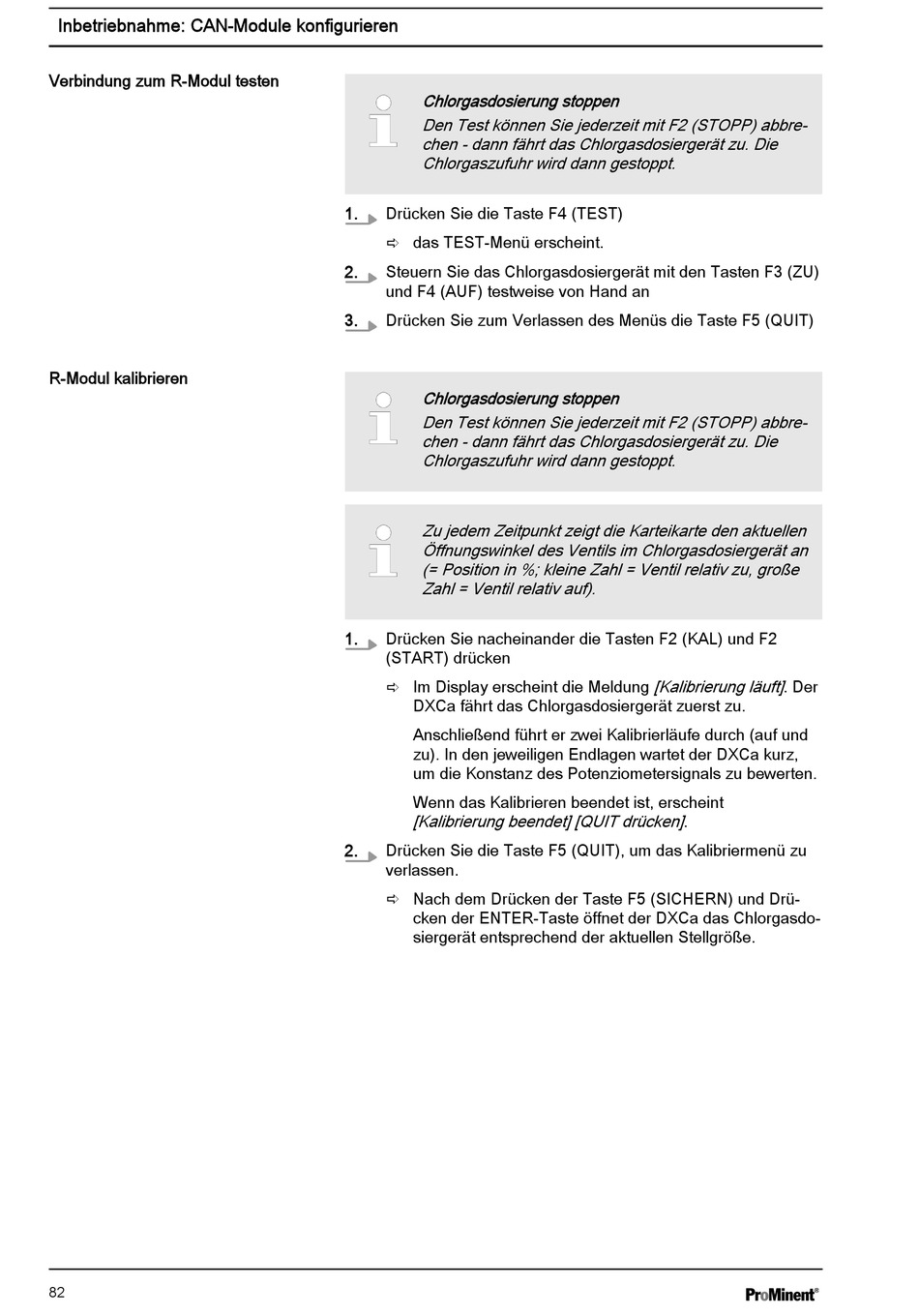

ProMinent DULCOMARIN II Gesamtanleitung Seite 82

Inbetriebnahme: CAN-Module konfigurieren
Verbindung zum R-Modul testen
R-Modul kalibrieren
82
Chlorgasdosierung stoppen
Den Test können Sie jederzeit mit F2 (STOPP) abbre‐
chen - dann fährt das Chlorgasdosiergerät zu. Die
Chlorgaszufuhr wird dann gestoppt.
1. Drücken Sie die Taste F4 (TEST)
ð das TEST-Menü erscheint.
2. Steuern Sie das Chlorgasdosiergerät mit den Tasten F3 (ZU)
und F4 (AUF) testweise von Hand an
3. Drücken Sie zum Verlassen des Menüs die Taste F5 (QUIT)
Chlorgasdosierung stoppen
Den Test können Sie jederzeit mit F2 (STOPP) abbre‐
chen - dann fährt das Chlorgasdosiergerät zu. Die
Chlorgaszufuhr wird dann gestoppt.
Zu jedem Zeitpunkt zeigt die Karteikarte den aktuellen
Öffnungswinkel des Ventils im Chlorgasdosiergerät an
(= Position in %; kleine Zahl = Ventil relativ zu, große
Zahl = Ventil relativ auf).
1. Drücken Sie nacheinander die Tasten F2 (KAL) und F2
(START) drücken
ð Im Display erscheint die Meldung
DXCa fährt das Chlorgasdosiergerät zuerst zu.
Anschließend führt er zwei Kalibrierläufe durch (auf und
zu). In den jeweiligen Endlagen wartet der DXCa kurz,
um die Konstanz des Potenziometersignals zu bewerten.
Wenn das Kalibrieren beendet ist, erscheint
[Kalibrierung beendet] [QUIT drücken] .
2. Drücken Sie die Taste F5 (QUIT), um das Kalibriermenü zu
verlassen.
ð Nach dem Drücken der Taste F5 (SICHERN) und Drü‐
cken der ENTER-Taste öffnet der DXCa das Chlorgasdo‐
siergerät entsprechend der aktuellen Stellgröße.
[Kalibrierung läuft] . Der
