Bedienelemente

5

Bedienelemente

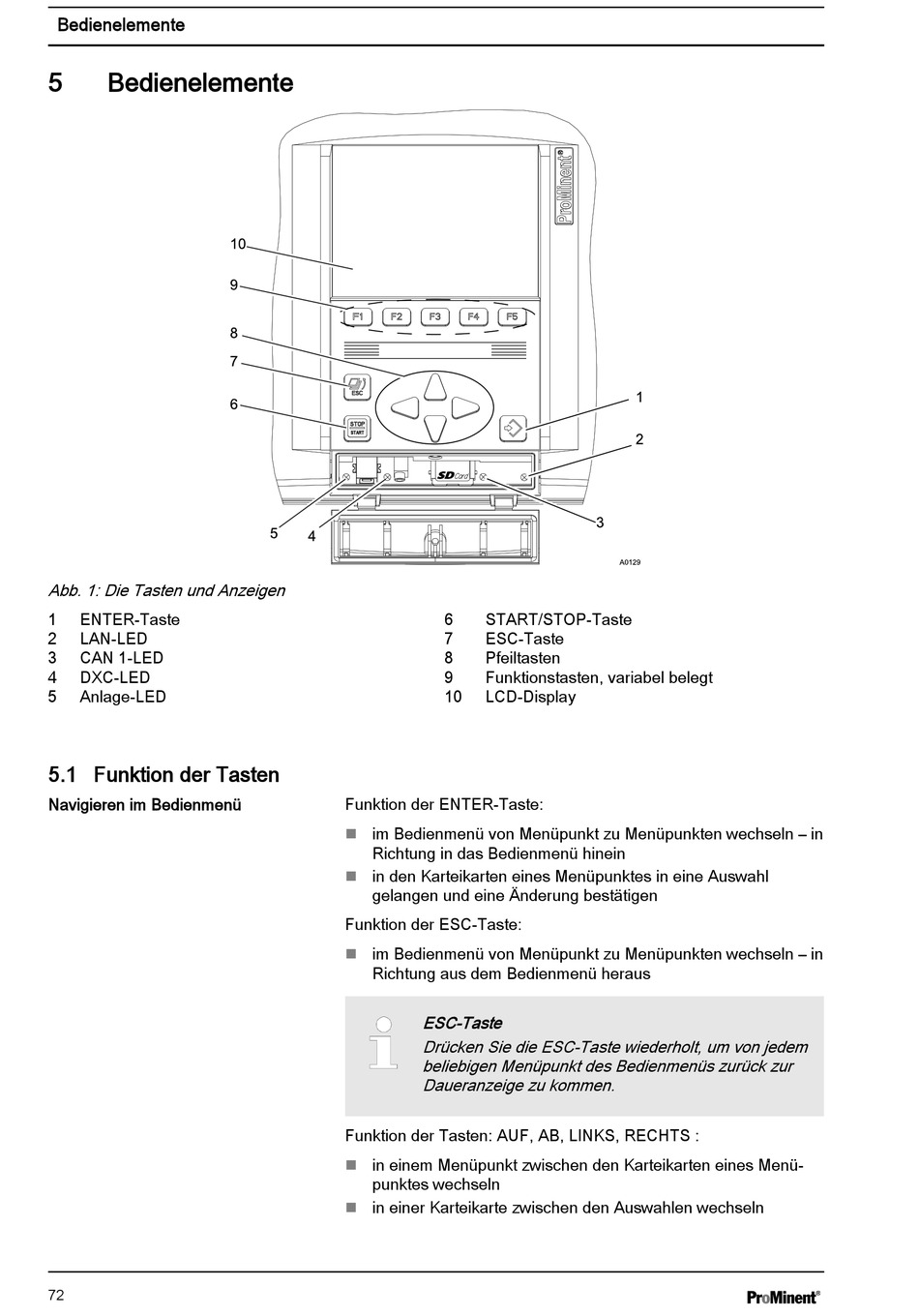

Abb. 1: Die Tasten und Anzeigen
1 ENTER-Taste
2 LAN-LED
3 CAN 1-LED
4 DXC-LED
5 Anlage-LED

5.1 Funktion der Tasten

Navigieren im Bedienmenü
72
6 START/STOP-Taste
7 ESC-Taste
8 Pfeiltasten
9 Funktionstasten, variabel belegt
10 LCD-Display
Funktion der ENTER-Taste:
im Bedienmenü von Menüpunkt zu Menüpunkten wechseln – in
n
Richtung in das Bedienmenü hinein
in den Karteikarten eines Menüpunktes in eine Auswahl
n
gelangen und eine Änderung bestätigen
Funktion der ESC-Taste:
im Bedienmenü von Menüpunkt zu Menüpunkten wechseln – in
n
Richtung aus dem Bedienmenü heraus
ESC-Taste
Drücken Sie die ESC-Taste wiederholt, um von jedem
beliebigen Menüpunkt des Bedienmenüs zurück zur
Daueranzeige zu kommen.
Funktion der Tasten: AUF, AB, LINKS, RECHTS :
in einem Menüpunkt zwischen den Karteikarten eines Menü‐
n
punktes wechseln
in einer Karteikarte zwischen den Auswahlen wechseln
n
