Montieren und Installieren

5.1.2 Schalttafelmontage

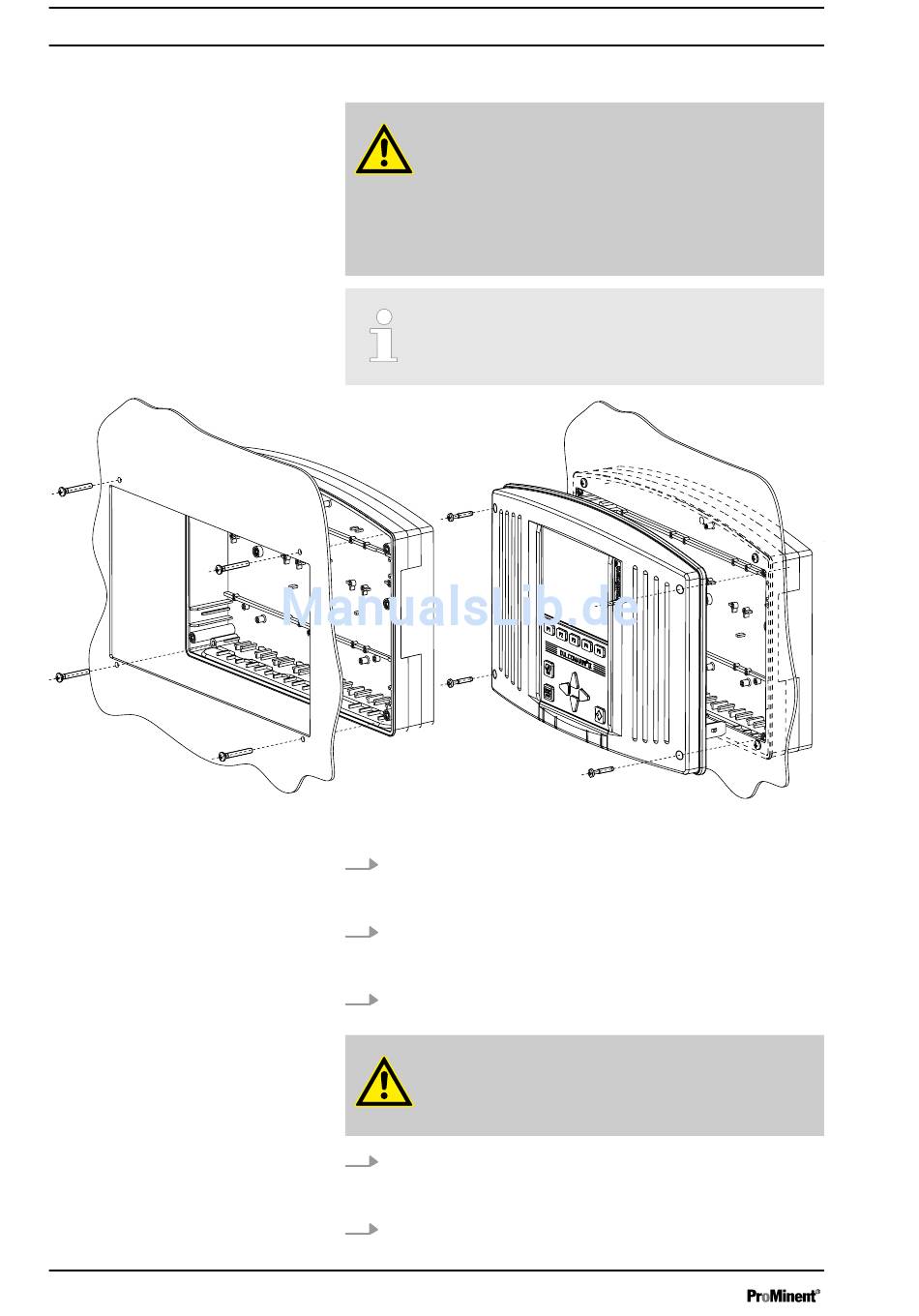

Abb. 9: Schalttafelmontage
30
VORSICHT!
Dicke der Schalttafel
Die Schalttafel muss so dick sein, dass sie sich nach
der Montage nicht durchbiegt. Bei Stahl mindestens 2
mm Dicke; Kunststoff entsprechend dicker wählen.
Nur so wird die Schutzart IP 54 erreicht.
Das DXC-Gehäuse ragt im montierten Zustand ca. 45
mm vorn aus der Schalttafel. Eine Bohrschablone ist
beigelegt.
1. Richten Sie die exakte Lage des DXC-Gehäuses mit Hilfe
der Bohrschablone an der Schalttafel ein und fixieren Sie
diese
2. Körnen Sie die Löcher für die Befestigungsschrauben und
die Bohrlöcher für die Aussparung durch die Bohrschablone
an
3. Bohren Sie die vier Befestigungslöcher mit einem Bohrer Ø 5
mm
VORSICHT!
Sie können sich an den entstandenen Kanten ver‐
letzen.
4. Stanzen Sie die Aussparung entweder aus oder bohren Sie
die vier inneren Löcher mit einem Bohrer Ø 5 mm und sägen
Sie dann die Aussparung mit einer Stichsäge aus
5. Entgraten Sie die entstandenen Kanten
A0493
