ProMinent DULCOMARIN II Gesamtanleitung Seite 296

Montieren und installieren

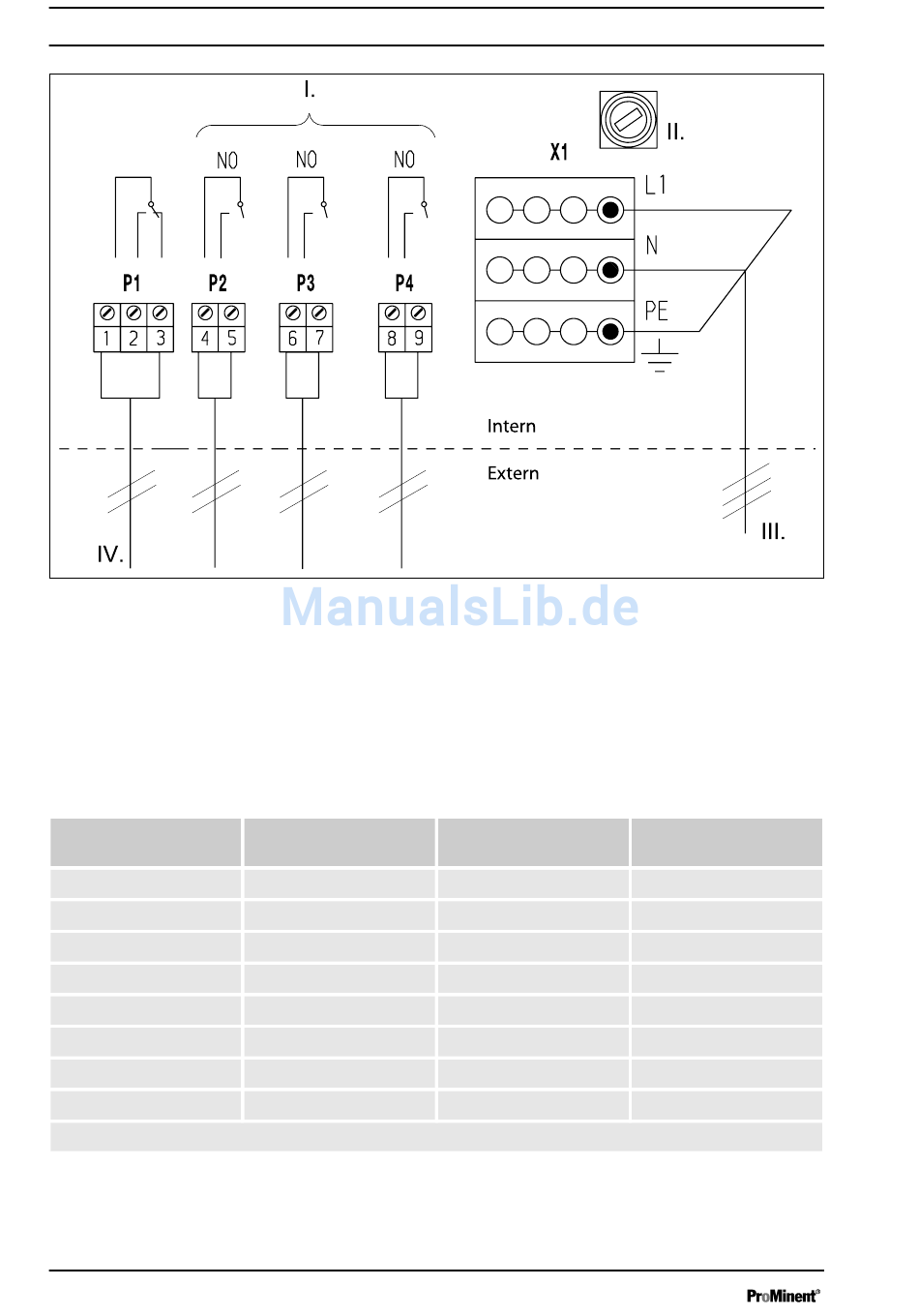

Abb. 1: Klemmenanschlussplan
I. Leistungsrelais
II. Sicherung 0,63 A, träge
Netzteil-Module
In der Zentraleinheit befindet sich immer ein Netzteil-Modul.
Anzahl Becken
1
2
3
4
5
6
7
8
(Ausnahme: Anzahl der Becken = 2)
296
Netzteil-Module im CAN-Bus-Hauptstrang anordnen (DULCO‐
MARIN ® II DULCO-Net)
zusätzliche N- oder P-
Module
-
-
1
2
2
3
3
4
III. Versorgungsspannung
IV. Alarm (Hupe)
Anzahl Becken
9
10
11
12
13
14
15
16
A0480
zusätzliche N- oder P-
Module
4
5
5
6
6
7
7
8
