Planungshilfen und Anforderungen an den Aufstellort

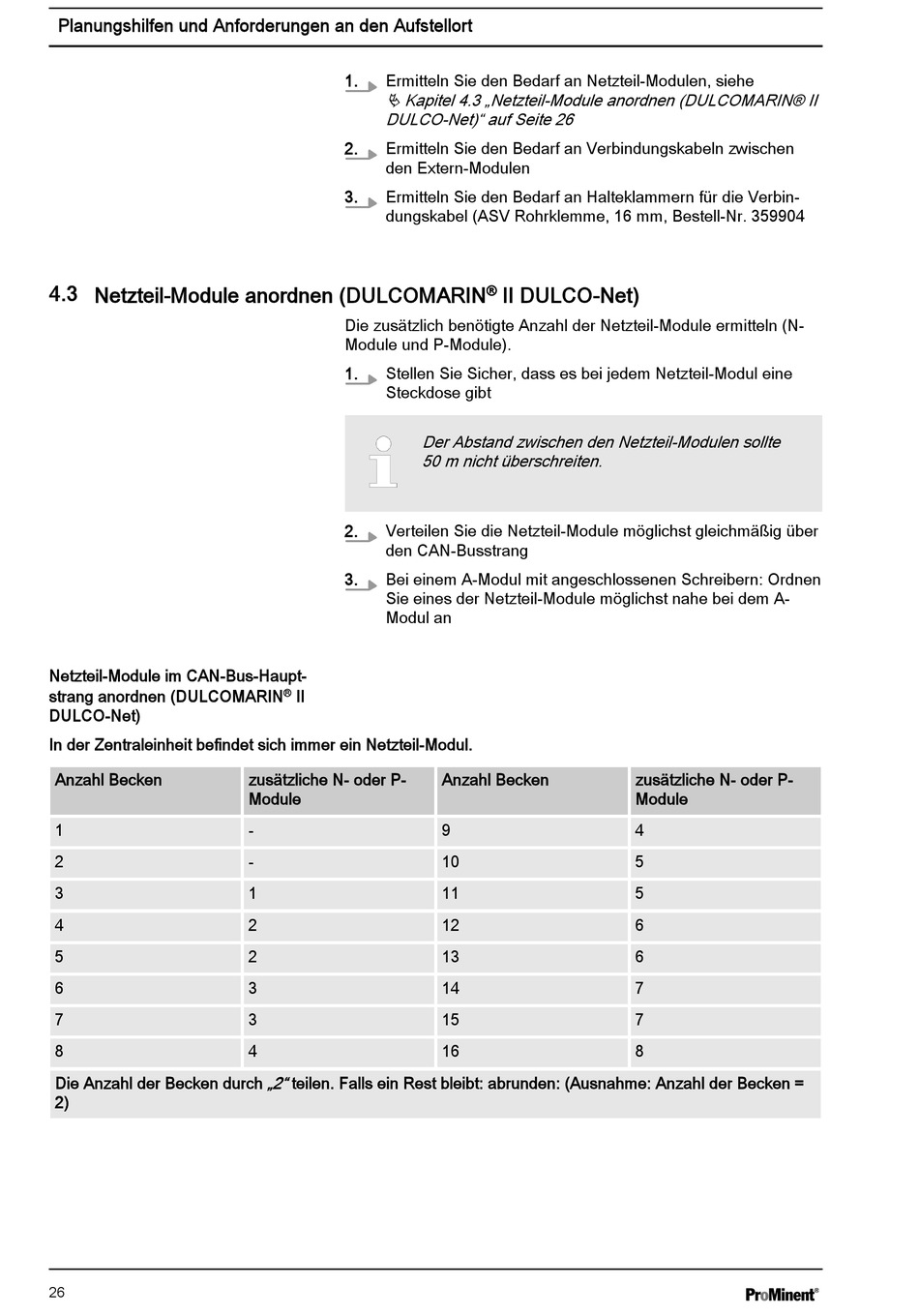

4.3 Netzteil-Module anordnen (DULCOMARIN
Netzteil-Module im CAN-Bus-Haupt‐
strang anordnen (DULCOMARIN
DULCO-Net)
In der Zentraleinheit befindet sich immer ein Netzteil-Modul.
Anzahl Becken
1
2
3
4
5
6
7
8
Die Anzahl der Becken durch
2)
26
1. Ermitteln Sie den Bedarf an Netzteil-Modulen, siehe
Ä Kapitel 4.3 „Netzteil-Module anordnen (DULCOMARIN® II
DULCO-Net)" auf Seite 26
2. Ermitteln Sie den Bedarf an Verbindungskabeln zwischen
den Extern-Modulen
3. Ermitteln Sie den Bedarf an Halteklammern für die Verbin‐
dungskabel (ASV Rohrklemme, 16 mm, Bestell-Nr. 359904
Die zusätzlich benötigte Anzahl der Netzteil-Module ermitteln (N-
Module und P-Module).
1. Stellen Sie Sicher, dass es bei jedem Netzteil-Modul eine
Steckdose gibt
2. Verteilen Sie die Netzteil-Module möglichst gleichmäßig über
den CAN-Busstrang
3. Bei einem A-Modul mit angeschlossenen Schreibern: Ordnen
Sie eines der Netzteil-Module möglichst nahe bei dem A-
Modul an
® II
zusätzliche N- oder P-
Module
-
-
1
2
2
3
3
4
„2" teilen. Falls ein Rest bleibt: abrunden: (Ausnahme: Anzahl der Becken =
® II DULCO-Net)
Der Abstand zwischen den Netzteil-Modulen sollte
50 m nicht überschreiten.
Anzahl Becken
9
10
11
12
13
14
15
16
zusätzliche N- oder P-
Module
4
5
5
6
6
7
7
8
