Das Befestigungsmaterial (Schrauben und Dübel) ist im Lieferumfang
enthalten. Das Montagechassis können Sie gleichzeitig als Bohrschab-
lone verwenden.
Montageort auswählen
Warnung:
In das Gehäuse eindringende Flüssigkeiten können zu
einem lebensgefährlichen elektrischen Schlag oder zur
Beschädigung bzw. Zerstörung des Gerätes führen.
- Achten Sie bei der Auswahl des Montageortes darauf, dass keine
Flüssigkeiten in das Gehäuse eindringen können.
- Die Tk-Anlage darf nur in geschlossenen, trockenen Räumen
betrieben werden.
- Die Luftfeuchtigkeit darf zwischen 10% und 75% betragen.
- Es darf keine Kondensation stattfinden.
- Das Gerät muss vor Spritzwasser und übermäßigem Staubanfall
geschützt sein.
Achtung:
Zu hohe Temperaturen können zur Überhitzung und damit
zur Beschädigung des Gerätes führen.
- Die Umgebungstemperatur muss zwischen 0°C und + 40°C liegen.
- Das Gerät darf keiner direkten Sonnenbestrahlung ausgesetzt
sein.
Beachten Sie außerdem die folgenden Gesichtspunkte bei der Auswahl
des Montageortes:
- Zur Stromversorgung wird nahe am Montageort eine frei zugängli-
che 230-V-Schutzkontaktsteckdose benötigt. Vergewissern Sie sich,
dass die Schutzkontaktsteckdose für den Anschluss der Tk-Anlage
ordnungsgemäß angeschlossen ist (nach VDE 0100).
- Über dem Gehäuse muss ein Freiraum von mindestens 150 mm blei-
ben, damit der Deckel aufgesetzt bzw. entfernt werden kann.
- Die Tk-Anlage sollte sich in unmittelbarer Nähe des/der NTBA befin-
den, um lange Übertragungswege zwischen den Geräten zu vermei-
den (die mitgelieferten ISDN-Anschlusskabel haben eine Länge von
ca. 1 m). Sollte dies nicht der Fall sein, ist eine feste Verdrahtung
(S -Bus) zwischen den Geräten notwendig.
0
- Vermeiden Sie außerdem mechanische Belastungen (z. B. Vibratio-
nen) und die Nähe von Geräten, die elektromagnetische Felder aus-
strahlen oder empfindlich auf diese reagieren (z. B. Rundfunkemp-
fangsgeräte, Amateurfunkanlagen, Handys, DECT-Anlagen, o. Ä.).

Montagechassis an der Wand befestigen

Achtung:
Die Tk-Anlage muss senkrecht und außerdem so an der
Wand befestigt werden, dass sich der auf dem Montage-
chassis aufgedruckte Hinweis „oben" (siehe Pfeil in
befindet.
Halten Sie das Montagechassis an die zur Befestigung vorgese-
hene Stelle und markieren Sie die Bohrlöcher durch die drei zur
Befestigung vorgesehenen Löcher an der Wand
Vergewissern Sie sich, dass im Bereich der Markierungen keine
Versorgungsleitungen oder Kabel verlegt sind.
Bohren Sie die Befestigungslöcher mit einem Durchmesser von
6 mm.
Befestigen Sie nun das Montagechassis mithilfe der Schrauben
und Dübel an der Wand.

Wandmontage

Zusammensetzen der Gehäusekomponenten
Sitzt das Montagechassis fest an der Wand, kann der Baugruppenträ-
ger wieder aufgesetzt werden. Damit das Kabel der Gehäusebuchse
nicht eingeklemmt wird, rollen Sie es nahe der Buchse im Kabelraum
zusammen. Halten Sie den Baugruppenträger schräg mit der oberen
Kante zur Wand hin und hängen Sie ihn oben in das Montagechassis
ein (Abb.
gruppenträgers auf das Montagechassis bis die Verriegelung einrastet.
Abb. 4) oben
(Abb. 4).
Vorbereitungen, Montage des Gehäuses
5). Anschließend klappen Sie auch den unteren Teil des Bau-

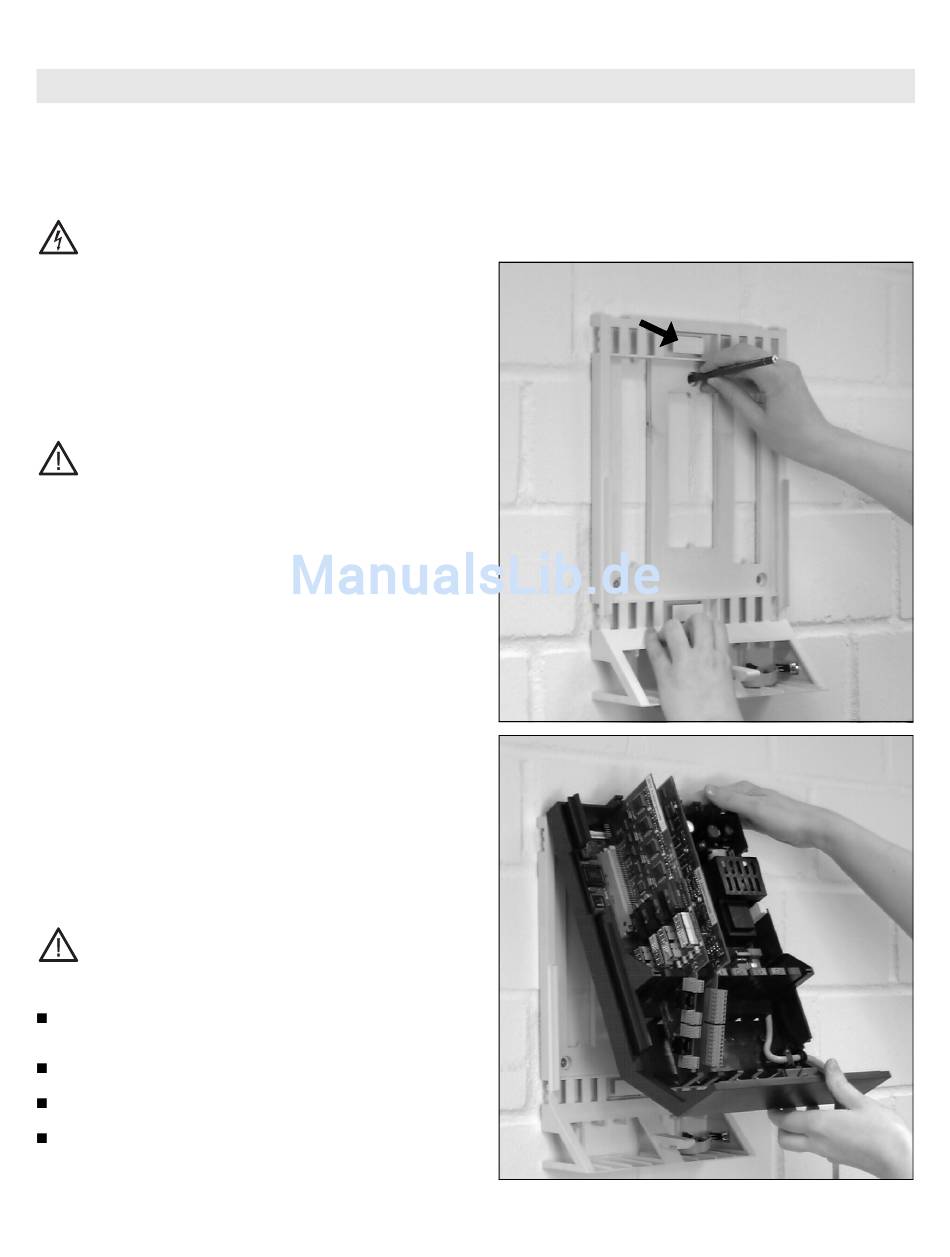

Abb. 4: Bohrlöcher markieren
Abb. 5: Baugruppenträger aufsetzen
13
