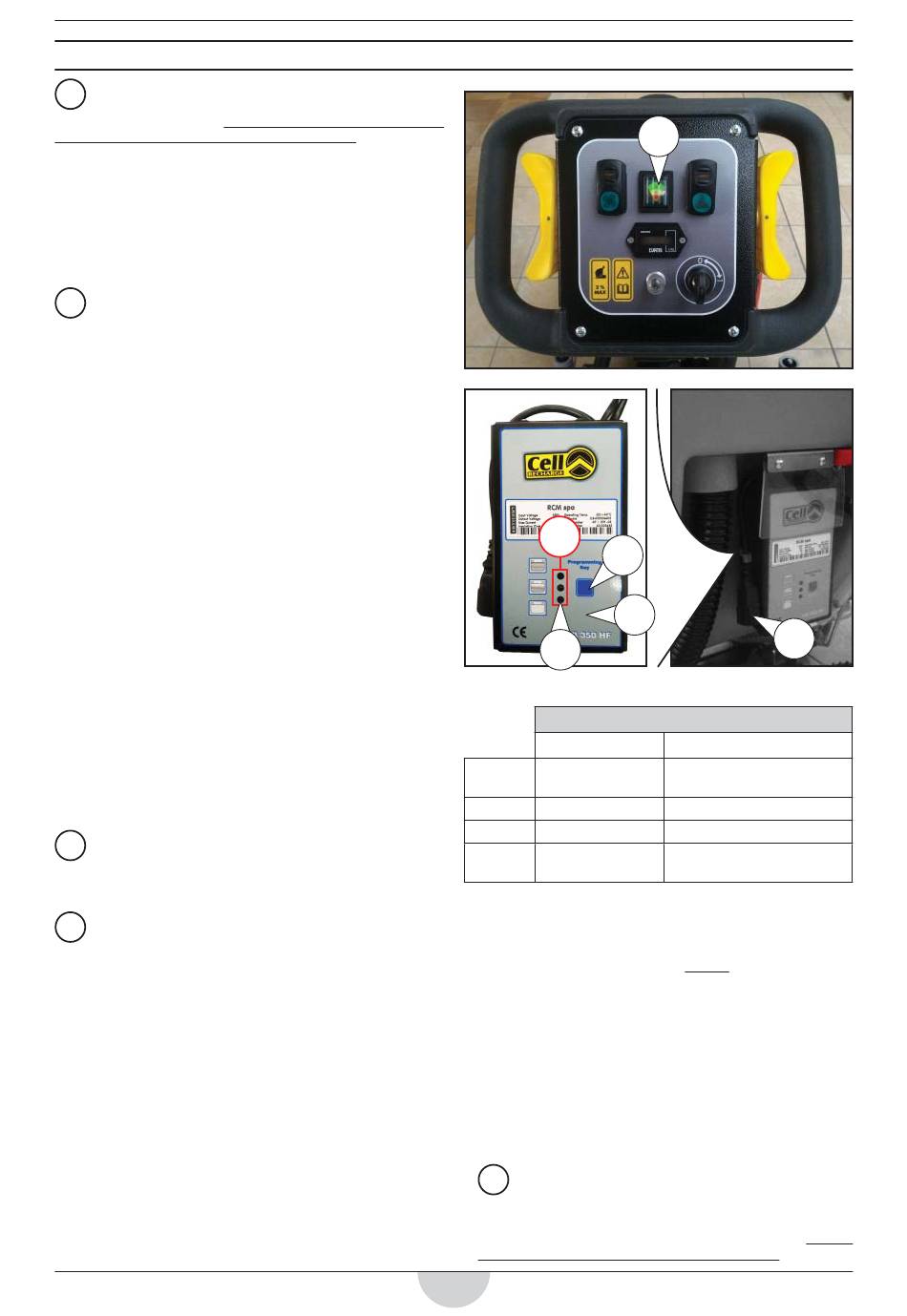

CARICA DELLE BATTERIE "CON CARICABATTERIE A BORDO - A RICHIESTA" (FIG.9A)
!
Attenzione!
Prima di caricare le batterie "LEGGERE ATTENTAMENTE IL LIBRET-
TO USO E MANUTENZIONE DEL CARICABATTERIE".
Per le macchine alimentate a batteria l'impianto elettrico non deve
essere sotto tensione, procedere nel seguente modo:
• Interrompere la rotazione delle spazzole e aspirazione pre-
mendo sui relativi pulsanti posti sul quadro avviamento.
• Ruotare l' interruttore avviamento su posizione "0" e ri-
muovere la chiave.
!
Attenzione!
Non lasciare mai le batterie completamente scariche, anche se la
macchina non viene usata. Rimuovere il serbatoio di recupero ed
eseguire la carica in un luogo coperto e ben aerato.
Non usare fi amme libere e non fumare in prossimità delle batterie.
Fare attenzione al liquido perché corrosivo.
Non provocare scintille in vicinanza delle batterie.
I gas delle batterie sono esplosivi, non provocare cortocircuiti, non
invertire le polarità.
Lo stato della carica della batteria viene segnalato dai leds 1 posti sul qua-
dro comandi, quando la bateria comincia a scaricarsi i leds passano da:
Verde= batterie cariche, i comandi sono attivi > Giallo= batte-
rie semi-cariche, i comandi sono attivi > Rosso (fi sso)= Batterie
scariche, vengono disabilitate l'uscita delle spazzole e di conse-
guenza l'elettrovalvola. > Rosso (lampeggiante)= Batterie scari-
che, tutti comandi sono disabilitati.
Per ricaricarle utilizzare il caricabatterie 2.
Collegare la spina 3 del carica batterie alla presa di corrente elettrica,
in questo modo il caricabatterie ad ogni accensione eseguirà un check,
per due secondi i led lampeggeranno per identifi care il parametro (cur-
va di carica) impostato (il parametro predefi nito è la "curva 1) terminato
il check il caricabatterie inizierà la carica delle batterie con il led rosso 4
acceso posto sul carica batterie.
I leds 5 indicano la fase di ricarica:
Rosso = fase iniziale di carica.
Giallo= fase a tensione costante.
Giallo/Verde = fase di equalizzazione.
Verde= Fine della carica, la batteria è pronta.
!
Attenzione!
Durante la fase di carica delle batterie, per ragioni di sicurezza l'im-
pianto e i comandi elettrici della lavasciuga verranno esclusi.
!
Attenzione!
Se sulla lavasciuga sono installate batterie al PIOMBO, GEL o AGM,
"eseguire i settaggi specifi ci mediante il pulsante 6 di programma-
zione posto sul caricabetterie attenendosi ai parametri (curve) spe-
cifi ci come descritti nella tabella riportata a fi anco.
Parametri (Curve) di carica
La programmazione standard del caricabatterie prevede quattro para-
metri o curve di carica. Ogni parametro è dedicato ad un unico tipo di
batteria (Piombo, Gel e AGM) ed è identifi cata da una combinazione dei
tre led, come descritto nella "tabella parametri curve di carica".
5
4
Tabella parametri curve di carica
Led in lampeggio Tipo di batteria
Curva 1 Led verde
Curva 2 Led giallo
Curva 3 Led rosso
Curva 4 Led verde+Led rosso
Modifi ca dei parametri della curva di carica impostata
Per modifi care i parametri o la curva di carica seguire la procedura se-
guente:
• Premere il pulsante 6 con spina " NON " inserita e tenerlo pre-
muto.
• Inserire la spina di alimentazione e senza lasciare il pulsante,
attendere che il led o i led lampeggianti sul caricabatterie smet-
tano di lampeggiare e restino accesi in modo fi sso.
• Per cambiare il parametro della curva di carica identifi cata
all'accensione, rilasciare e premere ripetutamente il pulsante 6
per passare al parametro (curva) successivo e selezionarlo.
• Staccare la spina di rete, attendere che si spengano i led, ricol-
legare la spina.
• Dalla successiva accensione, il caricabatterie partirà sempre
con il parametro (curva) selezionato.
!
Attenzione!
Al fi ne di non danneggiare le batterie collegate, occorre selezio-
nare il parametro (curva) associato al tipo di batteria seguendo
le indicazioni riportate nella tabella sopra indicata e nel LIBRET-
TO USO E MANUTENZIONE DEL CARICABATTERIE"..
18
1
6
2
Batteria al piombo con bassa
gassifi cazione.
Batteria al gel.
Batteria AGM
Batteria al piombo con alta gas-
sifi cazione.
3
