7 Anschlussbeispiele

In diesem Abschnitt sind typische Anschlussbeispiele aufgeführt, welche nur eine Auswahl der möglichen Verdrah-
tungen darstellen. Der Anwender muss die zugehörige Fehleraufdeckung beachten.
Information:
Details zu den Anschlussbeispielen (wie z. B. Schaltungsbeispiele, Kompatibilitätsklasse, max. Anzahl
der unterstützten Kanäle, Klemmenzuordnung usw.) sind Kapitel Anschlussbeispiele des Integrated
Safety Technology Anwenderhandbuchs - MASAFETY-GER - zu entnehmen.
7.1 Anschaltung sicherheitstechnischer Aktoren bei Ausgängen des Typs A

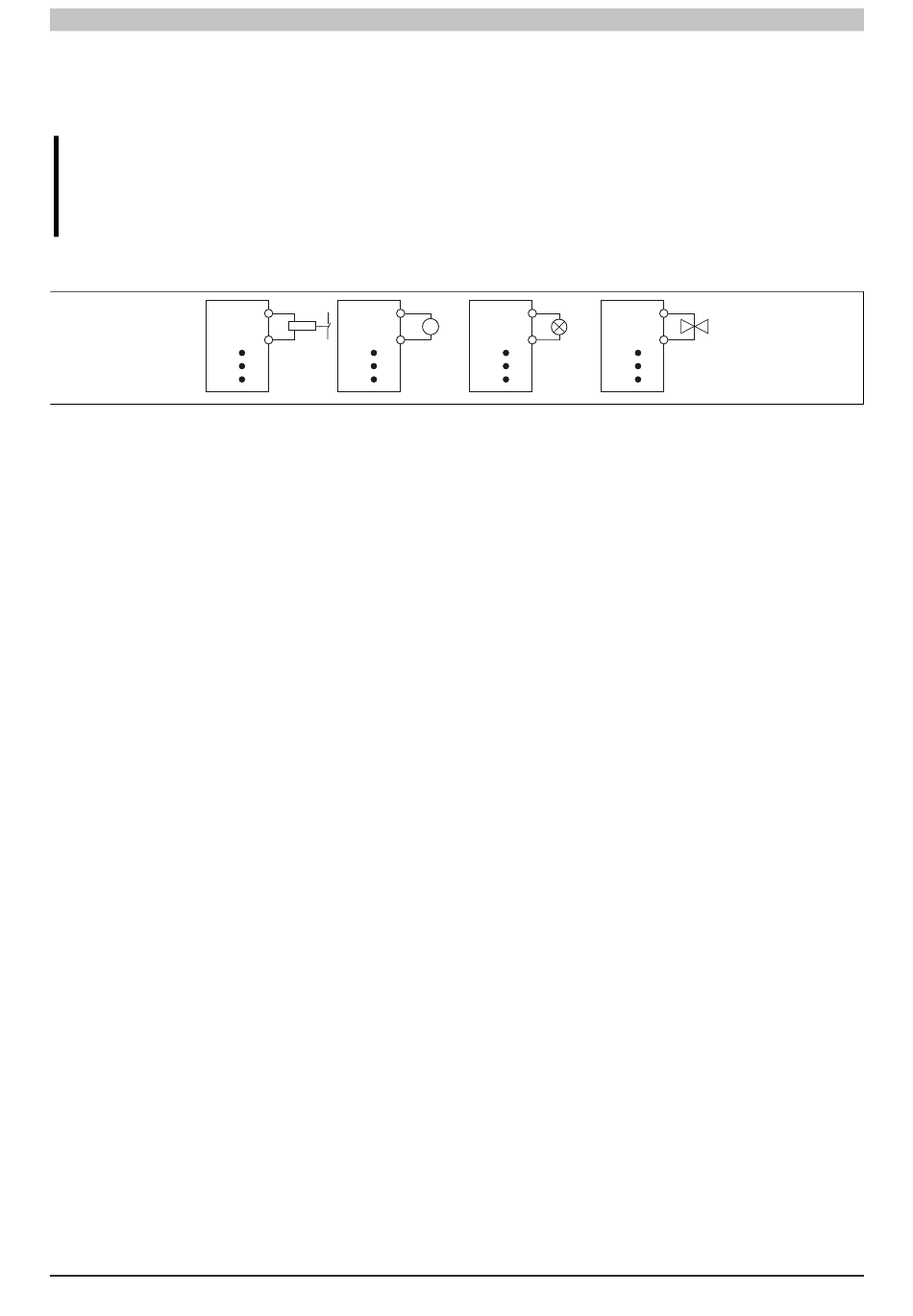

Abbildung 3: Anschaltung sicherheitstechnischer Aktoren bei Ausgängen des Typs A
Sicherheitstechnische Aktoren (Schütze, Motoren, Mutinglampen, Ventile, ...), die mit den Leistungsdaten des
Moduls kompatibel sind, können direkt angeschlossen werden.
In dieser Verschaltung entspricht das Modul der Kategorie 4 nach EN ISO 13849-1:2015. Bitte beachten Sie,
dass diese Aussage ausschließlich für das Modul gilt und nicht für die dargestellte Beschaltung. Die Beschaltung
des Aktors müssen Sie eigenverantwortlich gemäß der geforderten Kategorie und den Gegebenheiten des Aktors
wählen.
Datenblatt V 1.141 X20(c)SOx1x0 Originalbetriebsanleitung
SO n + SO n +
SO n - SO n -
SO n +
M
SO n -
X20(c)SOx1x0
SO n +
SO n -
