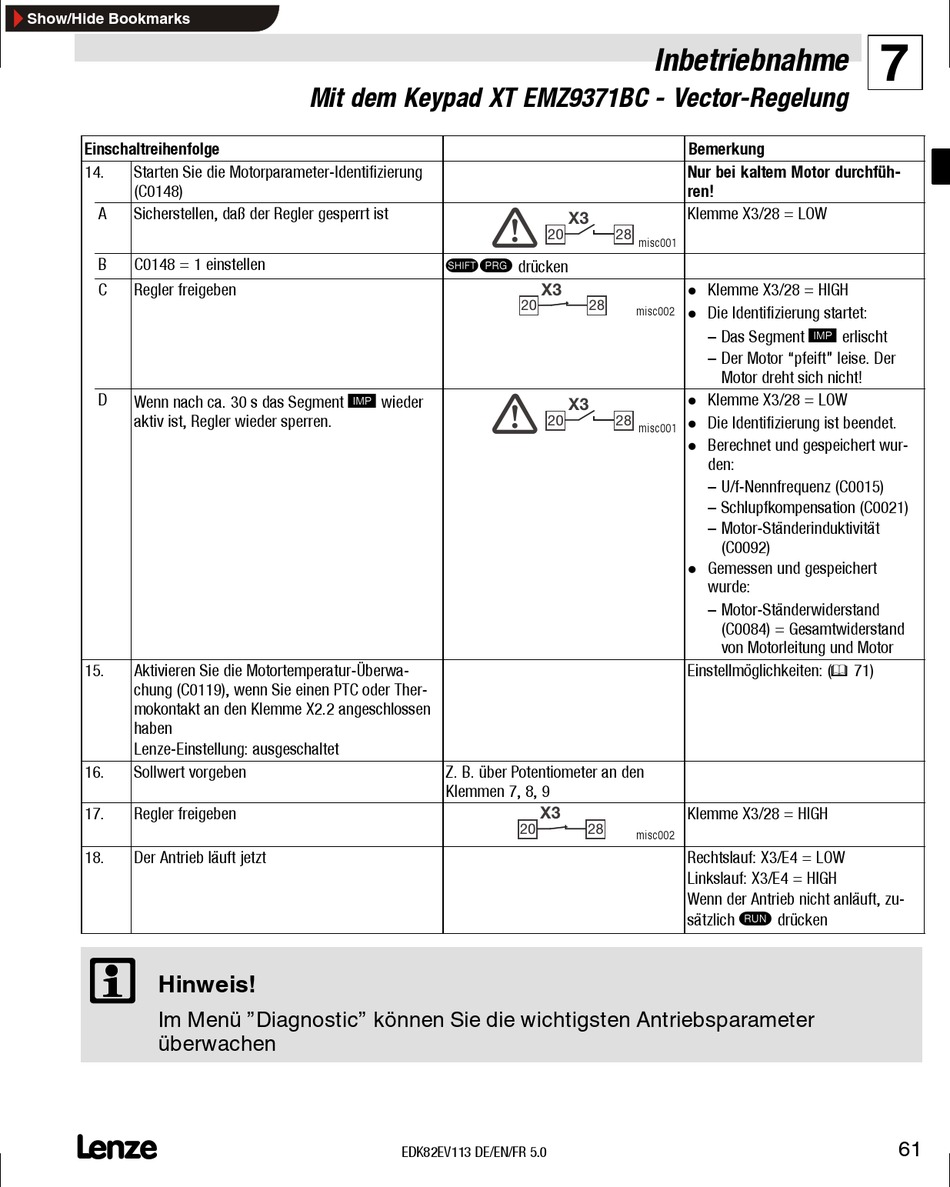

Einschaltreihenfolge
14.
Starten Sie die Motorparameter-Identifizierung
(C0148)
A
Sicherstellen, daß der Regler gesperrt ist
B
C0148 = 1 einstellen
C
Regler freigeben
D
Wenn nach ca. 30 s das Segment
aktiv ist, Regler wieder sperren.
15.
Aktivieren Sie die Motortemperatur-Überwa-
chung (C0119), wenn Sie einen PTC oder Ther-
mokontakt an den Klemme X2.2 angeschlossen
haben
Lenze-Einstellung: ausgeschaltet
16.
Sollwert vorgeben
17.
Regler freigeben
18.
Der Antrieb läuft jetzt
) ) ) )
Hinweis!
Im Menü "Diagnostic" können Sie die wichtigsten Antriebsparameter
überwachen
L
Mit dem Keypad XT EMZ9371BC - Vector-Regelung
TV
c
wieder
Z. B. über Potentiometer an den
Klemmen 7, 8, 9
EDK82EV113 DE/EN/FR 5.0
Inbetriebnahme
Bemerkung
Nur bei kaltem Motor durchfüh-
ren!
Klemme X3/28 = LOW
X3
20
28
misc001
drücken
X3
l
20
28
misc002
l
X3
l
20
28
l
misc001
l
l
Einstellmöglichkeiten: ( ^ 71)
X3
Klemme X3/28 = HIGH
20
28
misc002
Rechtslauf: X3/E4 = LOW
Linkslauf: X3/E4 = HIGH
Wenn der Antrieb nicht anläuft, zu-
sätzlich
7
Klemme X3/28 = HIGH
Die Identifizierung startet:
c
– Das Segment
erlischt
– Der Motor "pfeift" leise. Der
Motor dreht sich nicht!
Klemme X3/28 = LOW
Die Identifizierung ist beendet.
Berechnet und gespeichert wur-
den:
– U/f-Nennfrequenz (C0015)
– Schlupfkompensation (C0021)
– Motor-Ständerinduktivität
(C0092)
Gemessen und gespeichert
wurde:
– Motor-Ständerwiderstand
(C0084) = Gesamtwiderstand
von Motorleitung und Motor
