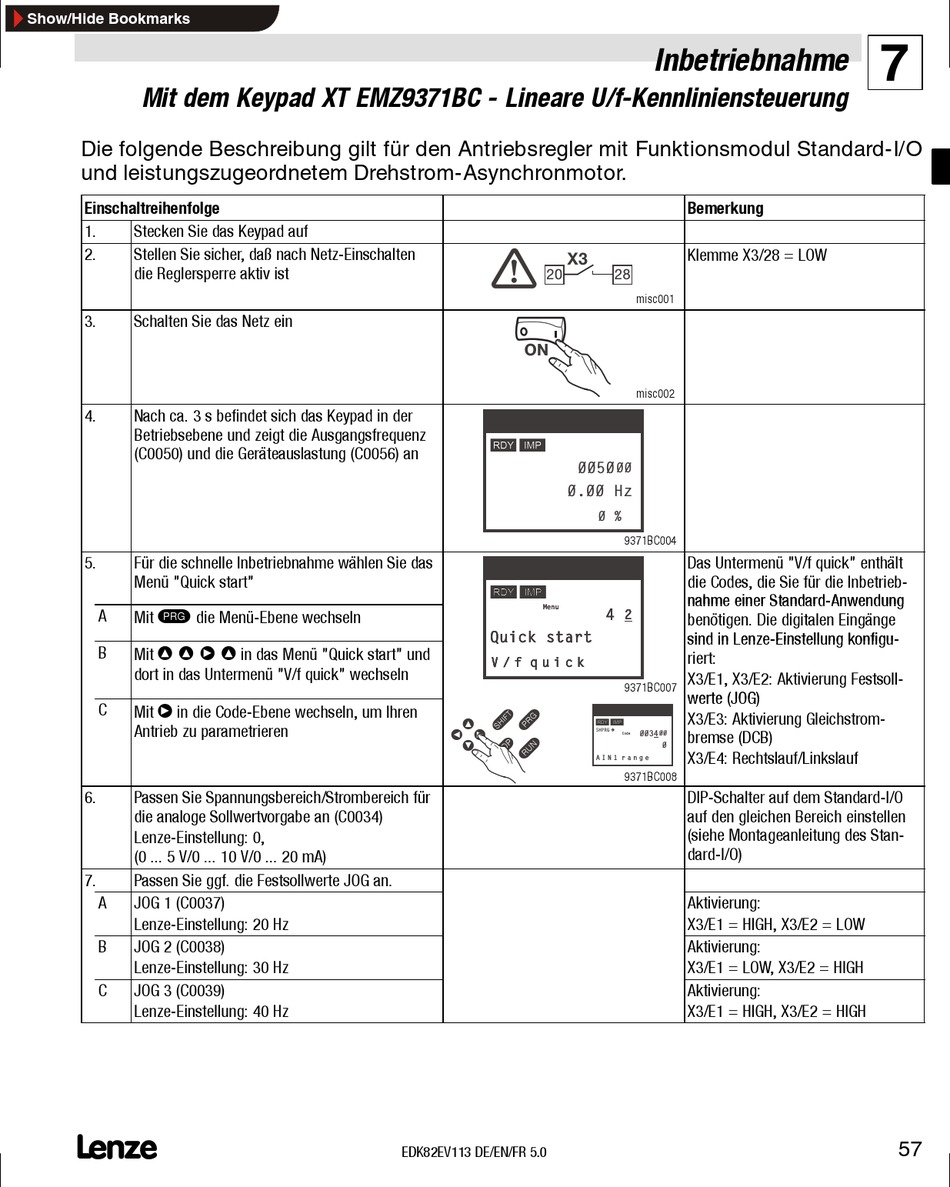

Mit dem Keypad XT EMZ9371BC - Lineare U/f-Kennliniensteuerung
Die folgende Beschreibung gilt für den Antriebsregler mit Funktionsmodul Standard-I/O
und leistungszugeordnetem Drehstrom-Asynchronmotor.
Einschaltreihenfolge
1.
Stecken Sie das Keypad auf
2.
Stellen Sie sicher, daß nach Netz-Einschalten
die Reglersperre aktiv ist
3.
Schalten Sie das Netz ein
4.
Nach ca. 3 s befindet sich das Keypad in der
Betriebsebene und zeigt die Ausgangsfrequenz
(C0050) und die Geräteauslastung (C0056) an
5.
Für die schnelle Inbetriebnahme wählen Sie das
Menü "Quick start"
V
A
Mit
die Menü-Ebene wechseln
z z Z z
B
Mit
dort in das Untermenü "V/f quick" wechseln
Z
C
Mit
in die Code-Ebene wechseln, um Ihren
Antrieb zu parametrieren
6.
Passen Sie Spannungsbereich/Strombereich für
die analoge Sollwertvorgabe an (C0034)
Lenze-Einstellung: 0,
(0 ... 5 V/0 ... 10 V/0 ... 20 mA)
7.
Passen Sie ggf. die Festsollwerte JOG an.
A
JOG 1 (C0037)
Lenze-Einstellung: 20 Hz
B
JOG 2 (C0038)
Lenze-Einstellung: 30 Hz
C
JOG 3 (C0039)
Lenze-Einstellung: 40 Hz
L
in das Menü "Quick start" und
EDK82EV113 DE/EN/FR 5.0
Inbetriebnahme
X3
20
28
misc001
ON
misc002
0050
00
0.00 Hz
0 %
9371BC004
SHPRG
SHPRG
SHPRG
Menu
Menu
Menu
4
4
4
2
2
2
Code
Code
Code
Para
Para
Para
Quick start
Quick start
Quick start
V / f q u i c k
V / f q u i c k
V / f q u i c k
9371BC007
SHPRG
Menu
0034
00
Code
Para
0
A I N 1 r a n g e
9371BC008
Bemerkung
Klemme X3/28 = LOW
Das Untermenü "V/f quick" enthält
die Codes, die Sie für die Inbetrieb-
nahme einer Standard-Anwendung
nahme einer Standard-Anwendung
benötigen. Die digitalen Eingänge
sind in Lenze-Einstellung konfigu-
sind in Lenze-Einstellung konfigu-
riert:
X3/E1, X3/E2: Aktivierung Festsoll-
werte (JOG)
werte (JOG)
X3/E3: Aktivierung Gleichstrom-
bremse (DCB)
X3/E4: Rechtslauf/Linkslauf
DIP-Schalter auf dem Standard-I/O
auf den gleichen Bereich einstellen
(siehe Montageanleitung des Stan-
dard-I/O)
Aktivierung:
X3/E1 = HIGH, X3/E2 = LOW
Aktivierung:
X3/E1 = LOW, X3/E2 = HIGH
Aktivierung:
X3/E1 = HIGH, X3/E2 = HIGH
