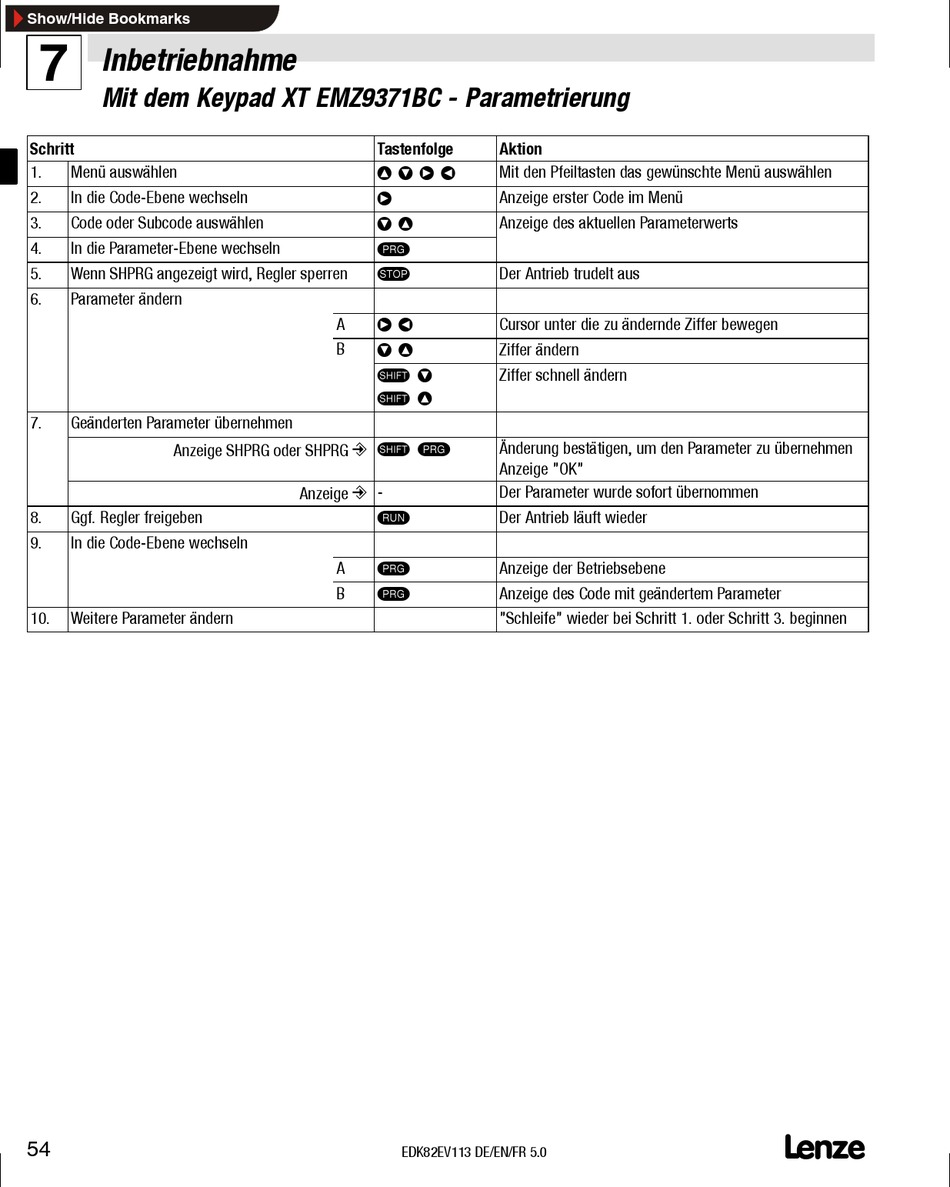

Inbetriebnahme
7
Mit dem Keypad XT EMZ9371BC - Parametrierung
Schritt
1. Menü auswählen
2. In die Code-Ebene wechseln
3. Code oder Subcode auswählen
4. In die Parameter-Ebene wechseln
5. Wenn SHPRG angezeigt wird, Regler sperren
6. 6. Parameter ändern
7. 7. Geänderten Parameter übernehmen
Anzeige SHPRG oder SHPRG
8. Ggf. Regler freigeben
9. 9. In die Code-Ebene wechseln
10. Weitere Parameter ändern
54
Tastenfolge
z y Z Y
Z
y z
V
S
A Z Y
B B y z
T y
T z
p T V
p
-
Anzeige
U
V
A
B V
EDK82EV113 DE/EN/FR 5.0
Aktion
Mit den Pfeiltasten das gewünschte Menü auswählen
Anzeige erster Code im Menü
Anzeige des aktuellen Parameterwerts Anzeige des aktuellen Parameterwerts
Der Antrieb trudelt aus
Cursor unter die zu ändernde Ziffer bewegen
Ziffer ändern
Ziffer schnell ändern
Änderung bestätigen, um den Parameter zu übernehmen
Anzeige "OK"
Der Parameter wurde sofort übernommen
Der Antrieb läuft wieder
Anzeige der Betriebsebene
Anzeige des Code mit geändertem Parameter
"Schleife" wieder bei Schritt 1. oder Schritt 3. beginnen
