Seite 2
Sie wollen Ihre Maschinen- und Anlagenkon- zepte effektiv und einfach realisieren oder bestehende Konzepte optimieren und damit ihre Kosten senken? Dann haben Sie mit Lenze den richtigen Partner. Unsere Kern- kompetenz ist die Antriebs- und Automati- sierungstechnik - und das seit mehr als 60 Jahren.
Seite 3
Lenze stellt sich vor Sie erhalten von uns Automatisierungslösun- Senken Sie Ihre Prozesskosten und steigern gen, inklusive der Steuerung, Visualisierung Sie Ihre Wettbewerbsfähigkeit. Wir analysie- und Antriebstechnik, aus einer Hand. Die ren Ihre antriebstechnischen Aufhaben ge- Leistungsfähigkeit Ihrer Maschinen steigt nau und unterstützen Sie mit passgenauen...
Frequenzumrichter Weitere Kataloge Komponenten Katalog In diesem Katalog finden Sie Frequenzum- Human Machine Interface ƒ PC-based Automation richter und Zubehör der Reihen smd, 8200 I/O-System ƒ PC-based Automation vector, 9300 vector und 8200 motec. Weite- Fernwartung ƒ PC-based Automation re Komponenten und Systemlösungen fin- Inverter Drives 8400 ƒ...
Allgemeines Produktinformationen Kurzzeichenlegende B [mm] Breite Application Interface C [µF] Integrierte Zwischenkreiskapazität Canadian Standard Underwriters Laboratory Listed Product [Hz] Drehfeldfrequenz DIAG Steckplatz Diagnoseadapter [kHz] Schaltfrequenz Deutsches Institut für Normung e.V. H [mm] Höhe Elekromagnetische Verträglichkeit Übersetzung des Getriebes Europäische Norm Zwischenkreisbemessungsstrom EN 60529 Schutzarten durch Gehäuse (IP-Code)

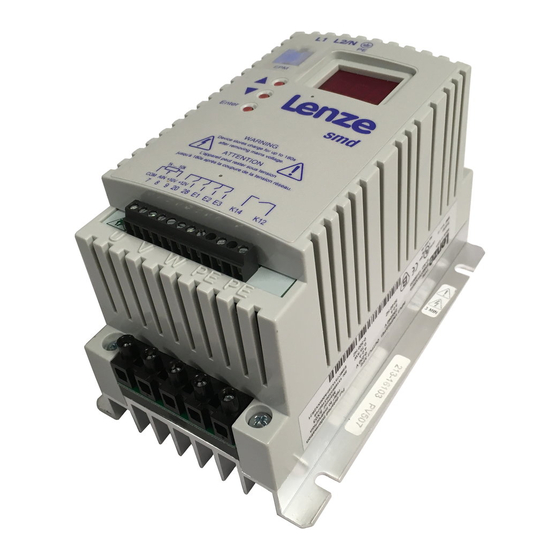

Frequenzumrichter smd Produktinformationen Über diesen Katalog In diesem Katalog sind alle Komponenten der Frequenzum- Zu einigen Komponenten finden Sie ein Pfeilsymbol mit einer richter zusammengestellt. fettgedruckten Kennung. Diese Kennung können Sie direkt im elektronischen Katalog abrufen. Im Internet finden Sie den Katalog unter der folgenden Adresse: www.lenze.de/dsc...
Seite 16
Mit dem Frequenzumrichter smd gehen Sie keine Kompromis- zahl, schützt ihn und macht weitere Hardware überflüssig. se ein. Der smd deckt einen Leistungsbereich von 0.25 ... 22 kW ab und beherrscht alles, was ein universell einsetzbarer Fre- Die Funktion und Anzahl der Steuerklemmen entspricht dem quenzumrichter heute bieten muss.
Frequenzumrichter smd Produktinformationen Normen und Einsatzbedingungen Konformität CE: Niederspannungsrichtlinie (2006/95/EC) Approbationen UL 508C Power Conversion Equipment (File-No. 132659) Schutzart EN 60529 IP20 Klimabedingungen Lagerung (EN 60721-3-1) 1K3 (Temperatur: -20°C ... + 60°C) Transport (EN 60721-3-2) 2K3 (Temperatur: -25°C ... + 70°C) Betrieb (EN 60721-3-3) 3K3 (Temperatur: 0°C ...
Seite 20
Frequenzumrichter smd Umrichter Bemessungsdaten ƒ Die Daten gelten für den Betrieb an 1/PE AC 230 V. Weitere Bemessungsdaten ƒ Soweit nicht anders angegeben, beziehen sich die Daten DS_GD_smd_0001 auf die Werkseinstellung mit 8 kHz Schaltfrequenz. Downloaden unter www.lenze.de/dsc Typ. Motorleistung...
Seite 21
Frequenzumrichter smd Umrichter Bemessungsdaten ƒ Die Daten gelten für den Betrieb an 1/PE AC 230 V. Weitere Bemessungsdaten ƒ Soweit nicht anders angegeben, beziehen sich die Daten DS_GD_smd_0001 auf die Werkseinstellung mit 8 kHz Schaltfrequenz. Downloaden unter www.lenze.de/dsc Typ. Motorleistung...
Seite 22
Frequenzumrichter smd Umrichter Bemessungsdaten ƒ Die Daten gelten für den Betrieb an 3/PE AC 400 V. Weitere Bemessungsdaten ƒ Soweit nicht anders angegeben, beziehen sich die Daten DS_GD_smd_0001 auf die Werkseinstellung mit 8 kHz Schaltfrequenz. Downloaden unter www.lenze.de/dsc Typ. Motorleistung...
Seite 23
Frequenzumrichter smd Umrichter Bemessungsdaten ƒ Die Daten gelten für den Betrieb an 3/PE AC 400 V. Weitere Bemessungsdaten ƒ Soweit nicht anders angegeben, beziehen sich die Daten DS_GD_smd_0001 auf die Werkseinstellung mit 8 kHz Schaltfrequenz. Downloaden unter www.lenze.de/dsc Typ. Motorleistung...
Seite 24
Frequenzumrichter smd Umrichter Bemessungsdaten ƒ Die Daten gelten für den Betrieb an 3/PE AC 400 V. Weitere Bemessungsdaten ƒ Soweit nicht anders angegeben, beziehen sich die Daten DS_GD_smd_0001 auf die Werkseinstellung mit 8 kHz Schaltfrequenz. Downloaden unter www.lenze.de/dsc Typ. Motorleistung...
Seite 25
Frequenzumrichter smd Umrichter Bemessungsdaten ƒ Die Daten gelten für den Betrieb an 3/PE AC 400 V. Weitere Bemessungsdaten ƒ Soweit nicht anders angegeben, beziehen sich die Daten DS_GD_smd_0001 auf die Werkseinstellung mit 8 kHz Schaltfrequenz. Downloaden unter www.lenze.de/dsc Typ. Motorleistung...
Seite 26
Zum Abbremsen größerer Trägheitsmomente oder bei länge- rem generatorischen Betrieb ist ein externer Bremswiderstand erforderlich. Er wandelt Bremsenergie in Wärme um. ƒ Für alle smd mit dreiphasiger Netzeinspeisung stehen Bremsmodule bzw. Bremschopper zur Verfügung. ƒ Ein Bremsmodul ist die Kombination aus einem Bremschop- per und einem Bremswiderstand in einem Gehäuse...
Bremschopper und Bremswiderstände Zum Abbremsen größerer Trägheitsmomente oder bei länge- rem generatorischen Betrieb ist ein externer Bremswiderstand erforderlich. Er wandelt Bremsenergie in Wärme um. ƒ Für alle smd mit dreiphasiger Netzeinspeisung stehen Bremsmodule bzw. Bremschopper zur Verfügung. Typ. Mo- Netzspan- torleis- Produktschlüssel...
Seite 28
Ermessen des Anwenders aber auch in Wohnbereichen. Die Kategorie C2 entspricht hinsichtlich Grenzwerte der Klasse A nach EN 55011. Funkentstörfilter ƒ Für alle smd mit dreiphasiger Netzeinspeisung stehen Funkentstörfilter zur Verfügung (Kategorie C2 bei max. 10 m geschirmter Motorleitung) ƒ Die Filter sind als Unterbaufilter ausgeführt.
Frequenzumrichter smd Zubehör Externes Keypad Keypad in Schutzart IP65 – zum Beispiel für den Einbau in eine Schaltschranktür. Das Keypad verfügt über ein Tastenfeld für Start-/Stopp-Funktion, Rechts-/Linkslauf, Drehzahlvorgabe und eine LED-Anzeige. Das Keypad ist bei den 400V-Geräten verwendbar. Externes Keypad Ausführung...
Seite 30
Frequenzumrichter smd Notizen † Servo Drives 9400 de 01/2009...
Die zugehörigen Automationskom- fettgedruckten Kennung. Diese Kennung können Sie direkt ponenten finden Sie im Katalog PC-based Automation. im elektronischen Katalog abrufen. Im Internet finden Sie den Katalog unter der folgenden Adresse: www.lenze.de/dsc Übersicht 8200 vector Umrichter und Zubehör Netzdrossel Keypad Funkentstörfilter...
Seite 32
Anwendungsfall optimiert werden. Dadurch werden kosten- und Diagnose der Frequenzumrichter. GDC easy ist kostenlos günstige Antriebslösungen mit hoher Performance möglich. und steht im Internet unter www.Lenze.de zum Download Ob als „Stand alone“ -Umrichter mit Sollwertvorgabe über zur Verfügung. Potenziometer oder vernetzt in einem Bus-System – die Funktionalität des Umrichters kann auf die Anwendung ange-...
Seite 33
Frequenzumrichter 8200 vector Produktinformationen 8200 vector – für Standardanwendungen Für jede Anforderung die richtige Sollwertquelle Betriebssicher ƒ über Sollwertpotenziometer an den Steuerklemmen Eine einstellbare Schlupfkompensation gleicht lastbedingte ƒ über Leitspannung oder Leitstrom an den Steuerklemmen Drehzahlschwankungen ohne aufwendige Drehzahlrückfüh- ƒ über digitalen Frequenzeingang rung aus.
Kommunikationsmodul Kommunikationsmodul ƒ optional ƒ optional Bus-Funktionsmodul (15 ... 90kW) Bus-Funktionsmodul (15 ... 90kW) Die steckbaren Klemmleisten der Funktionsmodule (Ausführung „PT“) ragen ca. 15mm aus der Frontfläche des Umrichters heraus Stromlaufpläne DS_SP_8200v_0001 Downloaden unter www.lenze.de/dsc † Frequenzumrichter de 01/2009...
Frequenzumrichter 8200 vector Produktinformationen Normen und Einsatzbedingungen Konformität CE: Niederspannungsrichtlinie (2006/95/EC) Approbationen UL 508C Power Conversion Equipment (File-No. 132659) Schutzart EN 60529 IP20 NEMA Berührschutz nach NEMA 250 Type 1 Klimabedingungen Lagerung (EN 60721-3-1) 0.25 … 11kW: 1K3 (Temperatur: -25°C ... + 60°C) 15 …...
Seite 37
Frequenzumrichter 8200 vector Notizen † Servo Drives 9400 de 01/2009...
Seite 38
Die Daten gelten für den Betrieb an 1/PE AC 230 V. Weitere Bemessungsdaten, z.B. für Betrieb mit erhöhter ƒ Soweit nicht anders angegeben, beziehen sich die Daten Bemessungsleistung auf die Werkseinstellung mit 8 kHz Schaltfrequenz. DS_GD_8200v_0001 Downloaden unter www.lenze.de/dsc Typ. Motorleistung (ASM, 4-polig) [kW] 0.25 0.37 Produktschlüssel...
Seite 39
Weitere Bemessungsdaten, z.B. für Betrieb mit erhöhter 230 V oder DC 325 V. Bemessungsleistung ƒ Soweit nicht anders angegeben, beziehen sich die Daten DS_GD_8200v_0001 auf die Werkseinstellung mit 8 kHz Schaltfrequenz. Downloaden unter www.lenze.de/dsc Typ. Motorleistung (ASM, 4-polig) [kW] 0.55 0.75 Produktschlüssel...
Seite 40
Weitere Bemessungsdaten, z.B. für Betrieb mit erhöhter DC 325 V. Bemessungsleistung ƒ Soweit nicht anders angegeben, beziehen sich die Daten DS_GD_8200v_0001 auf die Werkseinstellung mit 8 kHz Schaltfrequenz. Downloaden unter www.lenze.de/dsc Typ. Motorleistung (ASM, 4-polig) [kW] Produktschlüssel Filter integriert E82EV302K2C...
Seite 41
Die Daten gelten für den Betrieb an 3/PE AC 400 V. Weitere Bemessungsdaten, z.B. für Betrieb mit erhöhter ƒ Soweit nicht anders angegeben, beziehen sich die Daten Bemessungsleistung auf die Werkseinstellung mit 8 kHz Schaltfrequenz. DS_GD_8200v_0001 Downloaden unter www.lenze.de/dsc Typ. Motorleistung (ASM, 4-polig) [kW] 0.55 0.75 Produktschlüssel...
Seite 42
Die Daten gelten für den Betrieb an 3/PE AC 400 V. Weitere Bemessungsdaten, z.B. für Betrieb mit erhöhter ƒ Soweit nicht anders angegeben, beziehen sich die Daten Bemessungsleistung auf die Werkseinstellung mit 8 kHz Schaltfrequenz. DS_GD_8200v_0001 Downloaden unter www.lenze.de/dsc Typ. Motorleistung (ASM, 4-polig) [kW] Produktschlüssel Filter integriert E82EV302K4C...
Seite 43
Die Daten gelten für den Betrieb an 3/PE AC 400 V. Weitere Bemessungsdaten, z.B. für Betrieb mit erhöhter ƒ Soweit nicht anders angegeben, beziehen sich die Daten Bemessungsleistung auf die Werkseinstellung mit 8 kHz Schaltfrequenz. DS_GD_8200v_0001 Downloaden unter www.lenze.de/dsc Typ. Motorleistung (ASM, 4-polig) [kW] Produktschlüssel Filter integriert E82EV752K4C...
Seite 44
Die Daten gelten für den Betrieb an 3/PE AC 400 V. Weitere Bemessungsdaten, z.B. für Betrieb mit erhöhter ƒ Soweit nicht anders angegeben, beziehen sich die Daten Bemessungsleistung auf die Werkseinstellung mit 8 kHz Schaltfrequenz. DS_GD_8200v_0001 Downloaden unter www.lenze.de/dsc Typ. Motorleistung (ASM, 4-polig) [kW] Produktschlüssel Ohne Netzfilter E82EV153K4B201...
Seite 45
Die Daten gelten für den Betrieb an 3/PE AC 400 V. Weitere Bemessungsdaten, z.B. für Betrieb mit erhöhter ƒ Soweit nicht anders angegeben, beziehen sich die Daten Bemessungsleistung auf die Werkseinstellung mit 8 kHz Schaltfrequenz. DS_GD_8200v_0001 Downloaden unter www.lenze.de/dsc Typ. Motorleistung (ASM, 4-polig) [kW] Produktschlüssel Ohne Netzfilter E82EV453K4B201...
264 x 135 x 265 21.4 E82EV903K4B ELN3-0017H170 265 x 170 x 268 30.3 Betrieb nur zulässig mit Netzdrossel oder Netzfilter Datenblatt Netzdrosseln Datenblatt Netzdrosseln für den Betrieb mit erhöhter Be- DS_ZB_ELN_0001 messungsleistung Downloaden unter www.lenze.de/dsc DS_ZB_ELN_0002 Downloaden unter www.lenze.de/dsc † Frequenzumrichter de 01/2009...
Seite 49
(Kategorie C1 bei 50m geschirmter Motorleitung, Katego- rie C2 bei 50m geschirmter Motorleitung). Die Kombination von Funkentstörfilter LD und Motorfilter ermöglicht die Einhaltung der Kategorie C1 bei 100m ge- schirmter Motorleitung. Datenblatt Funkentstörfilter DS_ZB_EZF_0001 Downloaden unter www.lenze.de/dsc † Frequenzumrichter de 01/2009...
Seite 50
Frequenzumrichter 8200 vector Zubehör Funkentstörfilter Typ. Mo- Netzspan- torleis- Produktschlüssel Daten Funkentstörfilter nung tung (ASM, 4- Bemessungs- Umrichter Funkentstörfilter Ausführung Abmessungen Masse polig) strom [kW] H x B x T [mm] m [kg] Netz E82ZZ37112B200 217 x 60 x 30 1 AC 0.25 E82EV251K2C200...
Seite 51
760 x 428 x 114 E82EV903K4B201 E82ZN90334B230 765 x 428 x 114 Datenblatt Netzfilter Zuordnung Anbau-Netzfilter DS_ZB_EZN_0001 DS_ZB_EZN_0002 Downloaden unter www.lenze.de/dsc Downloaden unter www.lenze.de/dsc Datenblatt Netzfilter für Betrieb mit erhöhter Bemessungs- leistung DS_ZB_EZN_0003 Downloaden unter www.lenze.de/dsc † Frequenzumrichter de 01/2009...
Seite 52
E82ZM11334B 23.5 295 x 161 x 240 E82EV153K4B ELM3-004H055 500 x 235 x 185 E82EV223K4B Datenblatt Motorfilter Datenblatt Motorfilter für den Betrieb mit erhöhter Bemes- DS_ ZB_M_0001 sungsleistung Downloaden unter www.lenze.de/dsc DS_ ZB_ELM_0002 Downloaden unter www.lenze.de/dsc † Frequenzumrichter de 01/2009...
Frequenzumrichter 8200 vector Zubehör Keypad und Handterminal Zur Visualisierung der Betriebsparameter und Parametrierung des Umrichters steht das Keypad zur Verfügung. Das Keypad wird auf die Vorderseite des Umrichters aufgesteckt und dient gleichzeitig zur Statusanzeige, Fehlerdiagnose und, mit inte- griertem Speicher, zur Übertragung von Parametern auf an- dere Umrichter.
Kommunikationsmodul ƒ RS 232 EMF2102IBCV004 LECOM-A ƒ Galvanische Entkopplung vom Bus ƒ Keine externe Spannungsversorgung nötig ƒ PC-Systemleitung 0.5m EWL0048 PC-Systemleitung ƒ PC-Systemleitung 5m EWL0020 ƒ PC-Systemleitung 10m EWL0021 Datenblatt PC-Schnittstelle (RS232) DS_ZB_EMF_0001 Downloaden unter www.lenze.de/dsc † Frequenzumrichter de 01/2009...
Seite 55
Frequenzumrichter 8200 vector Zubehör PC-Systembusadapter Die Bedienung und Diagnose mit dem PC kann in einem CAN- Netzwerk alternativ auch über eine CAN-Schnittstelle des Umrichters erfolgen. Der PC Systembusadapter wird auf die parallele Schnittstelle oder den USB-Anschluss des PCs ge- steckt. Die entsprechenden Treiber werden automatisch in- stalliert.
Frequenzumrichter 8200 vector Zubehör Sollwertpotenziometer Die Drehzahlvorgabe (Sollwertvorgabe oder Drehfeldfrequenz- vorgabe) kann über ein externes Potenziometer erfolgen. Dazu wird das Sollwertpotenziometer an die analogen Ein- gangsklemmen angeschlossen. Zusätzlich sind eine Skala und ein Drehknopf erhältlich. Sollwertpotenziometer mit Skala und Drehknopf Ausführung Produktschlüssel Potenziometer 10kOhm/1 Watt...
Seite 57
Eingangsspannung: AC 180 … 317V ƒ Ausgangsspannung: DC 205V (bei AC 230V) E82ZWBRB Brückengleichrichtung ƒ max. Bremsenstrom: DC 0.54A ƒ Schutzart: IP00 Datenblatt Bremsenschalter E82ZWBRE Datenblatt Bremsenschalter E82ZWBRB DS_Brake_8400_0001 DS_Brake_8400_0002 Downloaden unter www.lenze.de/dsc Downloaden unter www.lenze.de/dsc † L-force Inverter Drives 8400 de 01/2009...
Seite 58
Frequenzumrichter 8200 vector Zubehör Schirmauflage Zur einfachen, schnellen und EMV-gerechten Montage von geschirmten Leitungen stehen die Schirmauflagen zur Verfü- gung. Im Lieferumfang sind ein Schirmblech und Klammern enthalten. Die Schirmbleche sind abgewinkelt, so dass die Leitungen ohne starke Biegung in den Kabelkanal geführt werden können.
ƒ Steckbare Klemmenleisten ƒ 2 LED zur Statusanzeige der Kommunikation AS-i PT ƒ 2 frei konfigurierbare Digitaleingänge E82ZAFFC010 ƒ Steckbare Klemmenleisten ƒ Lenze-Systembus CAN PT E82ZAFCC010 ƒ Steckbare Klemmenleisten ƒ Lenze-Systembus ƒ 2 frei konfigurierbare Digitaleingänge CAN I/O PT ƒ...
Seite 60
Frequenzumrichter 8200 vector Module Übersicht der Module Ausführung Merkmale Steckplatz Produktschlüssel Funktionsmodul ƒ Kommunikationsprofil: CANopen DS301, V4.02 ƒ Lenze-Systembus ƒ 2 LED zur Statusanzeige der Kommunikation CANopen PT E82ZAFUC010 ƒ DIP-Schalter zur Vorgabe von Baudrate und Adresse ƒ Steckbare Klemmenleisten ƒ...
Seite 61
Frequenzumrichter 8200 vector Module Übersicht der Module Ausführung Merkmale Steckplatz Produktschlüssel Kommunikationsmodul ƒ 2 LED zur Statusanzeige der Kommunikation ƒ DIP-Schalter zur Vorgabe von Baudrate und EMF2178IB CANopen Adresse ƒ Steckbare Klemmenleisten ƒ 2 LED zur Statusanzeige der Kommunikation ƒ DIP-Schalter zur Vorgabe von Baudrate und DeviceNet EMF2179IB...
Seite 62
Frequenzumrichter 8200 vector Notizen † Servo Drives 9400 de 01/2009...
Seite 63
Die zugehörigen Automationskom- fettgedruckten Kennung. Diese Kennung können Sie direkt ponenten finden Sie im Katalog PC-based Automation. im elektronischen Katalog abrufen. Im Internet finden Sie den Katalog unter der folgenden Adresse: www.lenze.de/dsc Übersicht 9300 vector Umrichter und Zubehör Netzdrossel Netzfilter...
Seite 64
Frequenzumrichter 9300 vector Produktinformationen 9300 vector – für anspruchsvolle Anwendungen Frequenzumrichter von Lenze werden in einer Vielzahl von CE-Konformität Branchen und Anwendungen zur elektronischen Drehzahlver- Die Frequenzumrichter der Reihe 9300 vector control erfüllen stellung von Drehstrom-Asynchronmotoren eingesetzt. Wir selbstverständlich die EG-Richtlinien: bieten durchgängige Standardprodukte mit flexiblen Einsatz-...
Seite 65
Der Frequenzumrichter 9300 vector kann mit dem PC und der Damit kann z. B. bei geringem Verdrahtungsaufwand zusätz- Parametrier-/Bediensoftware „Global Drive Control“ schnell lich eine Buskopplung mehrerer Lenze-Umrichter und Auto- und bequem an individuelle Anforderungen angepasst wer- matisierungskomponenten untereinander aufgebaut werden.
Frequenzumrichter 9300 vector Produktinformationen Normen und Einsatzbedingungen Konformität CE: Niederspannungsrichtlinie (2006/95/EC) Approbationen UL 508C Power Conversion Equipment (File-No. 132659) Schutzart EN 60529 IP20 NEMA Berührschutz nach NEMA 250 Type 1 Klimabedingungen Lagerung (EN 60721-3-1) 1K3 (Temperatur: -25°C ... + 55°C) Transport (EN 60721-3-2) 2K3 (Temperatur: -25°C ...
Seite 69
Frequenzumrichter 9300 vector Notizen † Frequenzumrichter de 01/2009...
Seite 70
Die Daten gelten für den Betrieb an 3/PE AC 400 V. Weitere Bemessungsdaten, z. B. für Betrieb mit erhöhter ƒ Soweit nicht anders angegeben, beziehen sich die Daten Bemessungsleistung auf die Werkseinstellung. DS_GD_9300v_0001 Downloaden unter www.lenze.de/dsc Typ. Motorleistung (ASM, 4-polig) [kW] 0.37 0.75 Produktschlüssel...
Seite 71
Die Daten gelten für den Betrieb an 3/PE AC 400 V. Weitere Bemessungsdaten, z. B. für Betrieb mit erhöhter ƒ Soweit nicht anders angegeben, beziehen sich die Daten Bemessungsleistung auf die Werkseinstellung. DS_GD_9300v_0001 Downloaden unter www.lenze.de/dsc Typ. Motorleistung (ASM, 4-polig) [kW] Produktschlüssel EVF9325-EV EVF9326-EV Netzspannungsbereich 3/PE AC 320 V -0 % …...
Seite 72
Die Daten gelten für den Betrieb an 3/PE AC 400 V. Weitere Bemessungsdaten, z. B. für Betrieb mit erhöhter ƒ Soweit nicht anders angegeben, beziehen sich die Daten Bemessungsleistung auf die Werkseinstellung. DS_GD_9300v_0001 Downloaden unter www.lenze.de/dsc Typ. Motorleistung (ASM, 4-polig) [kW] Produktschlüssel EVF9327-EV EVF9328-EV...
Seite 73
Die Daten gelten für den Betrieb an 3/PE AC 400 V. Weitere Bemessungsdaten, z. B. für Betrieb mit erhöhter ƒ Soweit nicht anders angegeben, beziehen sich die Daten Bemessungsleistung auf die Werkseinstellung. DS_GD_9300v_0001 Downloaden unter www.lenze.de/dsc Typ. Motorleistung (ASM, 4-polig) [kW] Produktschlüssel EVF9331-EV EVF9332-EV...
EVF9326-EV ERBD047R01K2 1200 3 AC EMB9352-E EVF9327-EV 400/480 EVF9328-EV EVF9329-EV EVF9330-EV ERBD033R02K0 2000 EVF9331-EV EVF9332-EV EVF9333-EV Datenblatt Bremswiderstände ERBM Datenblatt Bremswiderstände ERBD DS_ZB_ERBM_0001 DS_ZB_ERBD_0001 Downloaden unter www.lenze.de/dsc Downloaden unter www.lenze.de/dsc Datenblatt Bremschopper DS_ZB_EMB_0001 Downloaden unter www.lenze.de/dsc † Frequenzumrichter de 01/2009...
Seite 75
EVF9329-EV ERBD018R03K0 EVF9330-EV ERBD022R03K0 739 x 172 x 247 10.6 EVF9331-EV ERBD018R03K0 EVF9332-EV ERBD022R03K0 EVF9333-EV ERBD018R03K0 Datenblatt Bremswiderstände ERBM Datenblatt Bremswiderstände ERBD DS_ZB_ERBM_0001 DS_ZB_ERBD_0001 Downloaden unter www.lenze.de/dsc Downloaden unter www.lenze.de/dsc Datenblatt Bremschopper DS_ZB_EMB_0001 Downloaden unter www.lenze.de/dsc † Frequenzumrichter de 01/2009...
Seite 76
264 x 135 x 265 21.4 EVF9333-EV ELN3-0017H170 265 x 170 x 268 30.3 Betrieb nur zulässig mit Netzdrossel oder Netzfilter Datenblatt Netzdrosseln Datenblatt Netzdrosseln für den Betrieb mit erhöhter Bemes- DS_ZB_ELN_0001 sungsleistung Downloaden unter www.lenze.de/dsc DS_ZB_ELN_0002 Downloaden unter www.lenze.de/dsc † Frequenzumrichter de 01/2009...
Seite 77
120 x 75 x 122 EVF9325-EV EZN3A0300H013 152 x 100 x 142 EVF9326-EV EZN3A0150H024 260 x 135 x 230 Datenblatt Netzfilter Datenblatt Netzfilter für Betrieb mit erhöhter Bemessungs- DS_ZB_EZN_0001 leistung Downloaden unter www.lenze.de/dsc DS_ZB_EZN_0003 Downloaden unter www.lenze.de/dsc † Frequenzumrichter de 01/2009...
Seite 78
Datenblatt Netzfilter Datenblatt Netzfilter für den Betrieb mit erhöhter Bemes- DS_ZB_EZN_0001 sungsleistung Downloaden unter www.lenze.de/dsc DS_ ZB_EZN_0002 Downloaden unter www.lenze.de/dsc Netzfilter, C1 bis 10 m und C2 bis 50 m Für Geräte mit einer Leistung von 15 … 90kW wird der Netz- ƒ...
Seite 79
2 - 3 ungeschirmt ungeschirmt 400/480 EVF9325-EV ELM3-007H025 EVF9326-EV EVF9327-EV ELM3-004H055 EVF9328-EV Netzspannung: AC 400/460 Datenblatt Motorfilter DS_ ZB_ELM_0001 Downloaden unter www.lenze.de/dsc Datenblatt Motorfilter für den Betrieb mit erhöhter Bemes- sungsleistung DS_ ZB_ELM_0002 Downloaden unter www.lenze.de/dsc † Frequenzumrichter de 01/2009...
Seite 80
Frequenzumrichter 9300 vector Zubehör Keypad XT Zur Visualisierung der Betriebsparameter und Parametrierung des Umrichters steht das Keypad zur Verfügung. Das Keypad wird auf die Vorderseite des Umrichters aufgesteckt und dient gleichzeitig zur Statusanzeige, Fehlerdiagnose und, mit inte- griertem Speicher, zur Übertragung von Parametern auf an- dere Umrichter.
ƒ PC-Systemleitung 10m EWL0021 Datenblatt PC-Schnittstelle (RS232) DS_ZB_EMF_0001 Downloaden unter www.lenze.de/dsc PC-Systembusadapter Die Bedienung und Diagnose mit dem PC kann in einem CAN- Netzwerk alternativ auch über eine CAN-Schnittstelle des Umrichters erfolgen. Der PC Systembusadapter wird auf die parallele Schnittstelle oder den USB-Anschluss des PCs ge- steckt.
Seite 82
Eingangsspannung: AC 180 … 317V ƒ Ausgangsspannung: DC 205V (bei AC 230V) E82ZWBRB Brückengleichrichtung ƒ max. Bremsenstrom: DC 0.54A ƒ Schutzart: IP00 Datenblatt Bremsenschalter E82ZWBRE Datenblatt Bremsenschalter E82ZWBRB DS_Brake_8400_0001 DS_Brake_8400_0002 Downloaden unter www.lenze.de/dsc Downloaden unter www.lenze.de/dsc † Frequenzumrichter de 01/2009...
Seite 83
Frequenzumrichter 9300 vector Zubehör Sollwertpotenziometer Die Drehzahlvorgabe (Sollwertvorgabe oder Drehfeldfrequenz- vorgabe) kann über ein externes Potenziometer erfolgen. Dazu wird das Sollwertpotenziometer an die analogen Ein- gangsklemmen angeschlossen. Zusätzlich sind eine Skala und ein Drehknopf erhältlich. Sollwertpotenziometer mit Skala und Drehknopf Ausführung Produktschlüssel Potenziometer 1kOhm/1 Watt...
Frequenzumrichter 9300 vector Module Übersicht der Module Die Umrichter verfügen über einen Steckplatz für das Bedien- Der Steckplatz befindet sich auf der Gerätevorderseite. Die modul oder ein Modul. folgenden Tabellen beschreiben die verfügbaren Module für diesen Steckplatz. Ausführung Merkmale Steckplatz Produktschlüssel Kommunikationsmodul ƒ...
Die zugehörigen Automationskom- fettgedruckten Kennung. Diese Kennung können Sie direkt ponenten finden Sie im Katalog PC-based Automation. im elektronischen Katalog abrufen. Im Internet finden Sie den Katalog unter der folgenden Adresse: www.lenze.de/dsc Übersicht 8200 motec Umrichter und Zubehör Funktionsmodul Keypad...
Seite 86
Frequenzumrichter 8200 motec Produktinformationen 8200 motec – für dezentrale Antriebsaufgaben Frequenzumrichter von Lenze werden in einer Vielzahl von Einfachste Nachrüstung Branchen und Anwendungen zur elektronischen Drehzahlver- Für den Betrieb des 8200 motec ist außer der Netzversorgung stellung von Drehstrom-Asynchronmotoren eingesetzt. Wir keine zusätzliche Steuerspannung notwendig.
Seite 87
Frequenzumrichter 8200 motec Produktinformationen 8200 motec – für dezentrale Antriebsaufgaben Für jede Anforderung die richtige Sollwertquelle Kommunikationsfähig ƒ über Sollwertpotenziometer an den Steuerklemmen In die Kommunikation mit einem Leitsystem können die ƒ über Leitspannung oder Leitstrom an den Steuerklemmen Umrichter über aufsteckbare Bus-Module eingebunden wer- ƒ...
Seite 90
Frequenzumrichter 8200 motec Produktinformationen Normen und Einsatzbedingungen Konformität CE: Niederspannungsrichtlinie (2006/95/EC) Approbationen UL 508C Power Conversion Equipment (File-No. 132659) Schutzart EN 60529 IP65 (IP54 für 3.0 … 7.5 kW mit Lüfterbaugruppe E82ZMV) NEMA Berührschutz nach NEMA 250 Type 4 (Type 12) Klimabedingungen Lagerung (EN 60721-3-1) 1K3 (Temperatur: -25°C ...
Seite 91
Die Daten gelten für den Betrieb an 1/N/PE AC 230V. Weitere Bemessungsdaten, z. B für Betrieb mit erhöhter ƒ Soweit nicht anders angegeben, beziehen sich die Daten Bemessungsleistung auf die Werkseinstellung mit 8 kHz Schaltfrequenz. DS_GD_8200m_0001 Downloaden unter www.lenze.de/dsc Typ. Motorleistung (ASM, 4-polig) [kW] 0.25 0.37 Produktschlüssel...
Seite 92
Die Daten gelten für den Betrieb an 3/N/PE AC 400 V. Weitere Bemessungsdaten, z. B für Betrieb mit erhöhter ƒ Soweit nicht anders angegeben, beziehen sich die Daten Bemessungsleistung auf die Werkseinstellung mit 8 kHz Schaltfrequenz. DS_GD_8200m_0001 Downloaden unter www.lenze.de/dsc Typ. Motorleistung (ASM, 4-polig) [kW] 0.55 0.75 Produktschlüssel...
Seite 93
Soweit nicht anders angegeben, beziehen sich die Daten Bemessungsleistung auf die Werkseinstellung mit 8 kHz Schaltfrequenz. DS_GD_8200m_0001 ƒ Abhängig von der Anwendung (z. B. bei Wandmontage) Downloaden unter www.lenze.de/dsc ist die Lüfterbaugruppe E82ZMV erforderlich (siehe Kapitel Zubehör). Typ. Motorleistung (ASM, 4-polig) [kW] Produktschlüssel...
Seite 94
E82MV751_4B001 E82MV152_4B001 integriert ERBS240R300W E82MV222_4B001 382 x 124 x 122 3 AC 400/500 E82MV302_4B001 ERBS180R350W E82MV402_4B001 ERBS100R625W 566 x 124 x 122 E82MV552_4B001 E82MV752_4B001 ERBS082R780W 666 x 124 x 122 Datenblatt Bremswiderstände DS_ZB_ERBS_0001 Downloaden unter www.lenze.de/dsc † Frequenzumrichter de 01/2009...
Seite 95
Frequenzumrichter 8200 motec Zubehör Keypad Zur Visualisierung der Betriebsparameter und Parametrierung des Umrichters steht das Keypad zur Verfügung. Das Keypad wird auf die Vorderseite des Umrichters aufgesteckt und dient gleichzeitig zur Statusanzeige, Fehlerdiagnose und, mit inte- griertem Speicher, zur Übertragung von Parametern auf an- dere Umrichter.
Seite 96
Zuschalten des / der 8200 motec an das Versorgungsnetz. Das Modul ist für die Hutschienenmontage vorgesehen. Strombegrenzungsmodul Ausführung Produktschlüssel Strombegrenzungsmodul E82ZJ004 0.25 … 2.2 kW (max. 20A) Bei 0.55 … 2.2kW: 3 Stück verwenden Datenblatt Strombegrenzungsmodul DS_ZB_SBM_0001 Downloaden unter www.lenze.de/dsc † Frequenzumrichter de 01/2009...
Seite 97
Ausgangsspannung: DC 205V (bei AC 230V) ƒ max. Bremsenstrom: DC 0.41A Datenblatt Bremsenschalter E82ZWBRE Datenblatt Bremsenschalter E82ZWBRB DS_Brake_8400_0001 DS_Brake_8400_0002 Downloaden unter www.lenze.de/dsc Downloaden unter www.lenze.de/dsc Datenblatt Bremsenschalter E82ZMBRB DS_Brake_8400_0003 Downloaden unter www.lenze.de/dsc Schalter-/Poti-Einheit Die Schalter-/Poti-Einheit wird direkt am 8200 motec oder an einer anderen Stelle in der Anlage montiert.
Ausführung Produktschlüssel Lüfterbaugruppe (IP54) E82ZMV Adapterplatte Zum Aufbau des 8200 motec auf Motoren, deren Bohrbild nicht dem Lenze-Standard entspricht, stehen Adapterplatten zur Verfügung. Die Platten sind entsprechend dem zu adap- tierenden Motor vom Anwender selbst zu bohren. Adapterplatten Ausführung Produktschlüssel...
2 LED zur Statusanzeige der Kommunikation ƒ 2 frei konfigurierbare Digitaleingänge AS-i E82ZAFFC001 ƒ Verlackte Ausführung für den Betrieb in einem rauen Umfeld ƒ Lenze-Systembus ƒ Verlackte Ausführung für den Betrieb in einem E82ZAFCC001 rauen Umfeld ƒ Lenze-Systembus ƒ 2 frei konfigurierbare Digitaleingänge ƒ...
Seite 100
Frequenzumrichter 8200 motec Module Übersicht der Module Ausführung Merkmale Steckplatz Produktschlüssel Funktionsmodul ƒ 2 LED zur Statusanzeige der Kommunikation ƒ DIP-Schalter zur Vorgabe der Anzahl der Prozess- und Parameterdatenwörter E82ZAFIC001 Interbus ƒ Verlackte Ausführung für den Betrieb in einem rauen Umfeld ƒ...
Seite 101
Grundlage ist die Einfachlizenz ƒ Keine CD-ROM im Lieferumfang ƒ Mehrfache Installation innerhalb einer Firma an einem Standort Global Drive Control, ƒ Vergabe von Unterlizenzen zusammen mit Lenze-Geräten, die in einer ESPBGDC2 Buyout-Lizenz Maschine eingebaut sind ƒ Grundlage ist die Einfachlizenz †...
Seite 102
Engineering Software Global Drive Control Funktionen und Eigenschaften Die folgende Tabelle beschreibt Funktionen und Eigenschaften Nicht für jedes Gerät sind alle Funktionen zugänglich, so dass der Engineering Software. sich die Engineering Software, je nach ausgewähltem Gerät, unterschiedlich darstellt. Produktschlüssel Kurzform ESP☐GDC2 Ausführung GDC easy...
Engineering Software Global Drive Control Datenzugriff/Kommunikation Die nachfolgende Tabelle beschreibt alle Kommunikationswe- ge der Engineering Software zu den angeschlossenen Geräten. Nicht jedes Gerät unterstützt alle Kommunikations- wege, so dass manche Kommunikationswege ggf. nicht möglich sind. Produktschlüssel Kurzform ESP☐GDC2 Ausführung GDC easy Version Aktueller Softwarestand V4.10...
