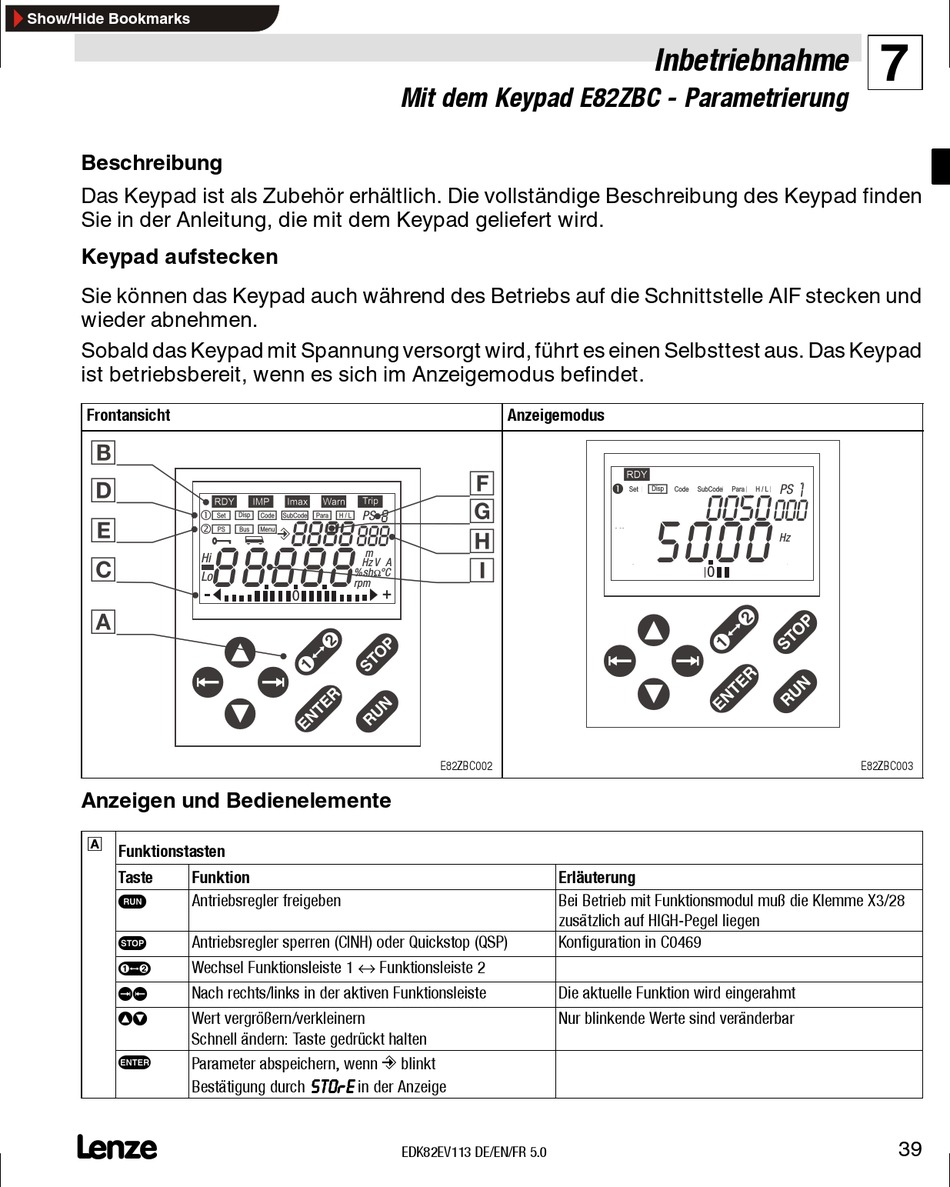

Lenze 8200 vector Montageanleitung Seite 39

Show/Hide Bookmarks
Beschreibung
Das Keypad ist als Zubehör erhältlich. Die vollständige Beschreibung des Keypad finden
Sie in der Anleitung, die mit dem Keypad geliefert wird.
Keypad aufstecken
Sie können das Keypad auch während des Betriebs auf die Schnittstelle AIF stecken und
wieder abnehmen.
Sobald das Keypad mit Spannung versorgt wird, führt es einen Selbsttest aus. Das Keypad
ist betriebsbereit, wenn es sich im Anzeigemodus befindet.
Frontansicht

‚
Hi
Lo
Anzeigen und Bedienelemente
0
Funktionstasten
Taste Funktion
u
Antriebsregler freigeben
s Antriebsregler sperren (CINH) oder Quickstop (QSP)
Wechsel Funktionsleiste 1 ↔ Funktionsleiste 2
t
xw
Nach rechts/links in der aktiven Funktionsleiste
zy Wert vergrößern/verkleinern
Schnell ändern: Taste gedrückt halten
v
Parameter abspeichern, wenn
Bestätigung durch
L
8
PS
8888
888
88888
m
Hz V A
%sh °C
Ω
rpm
p
S S S S T T T T O O O O r r r r e e e e in der Anzeige
Mit dem Keypad E82ZBC - Parametrierung
Anzeigemodus
E82ZBC002
Erläuterung
Bei Betrieb mit Funktionsmodul muß die Klemme X3/28
zusätzlich auf HIGH-Pegel liegen
Konfiguration in C0469
Die aktuelle Funktion wird eingerahmt
Nur blinkende Werte sind veränderbar
blinkt
EDK82EV113 DE/EN/FR 5.0
Inbetriebnahme
Œ
PS
0050
000
‚
5 000
Hi
Hz
Lo
7
1
E82ZBC003
