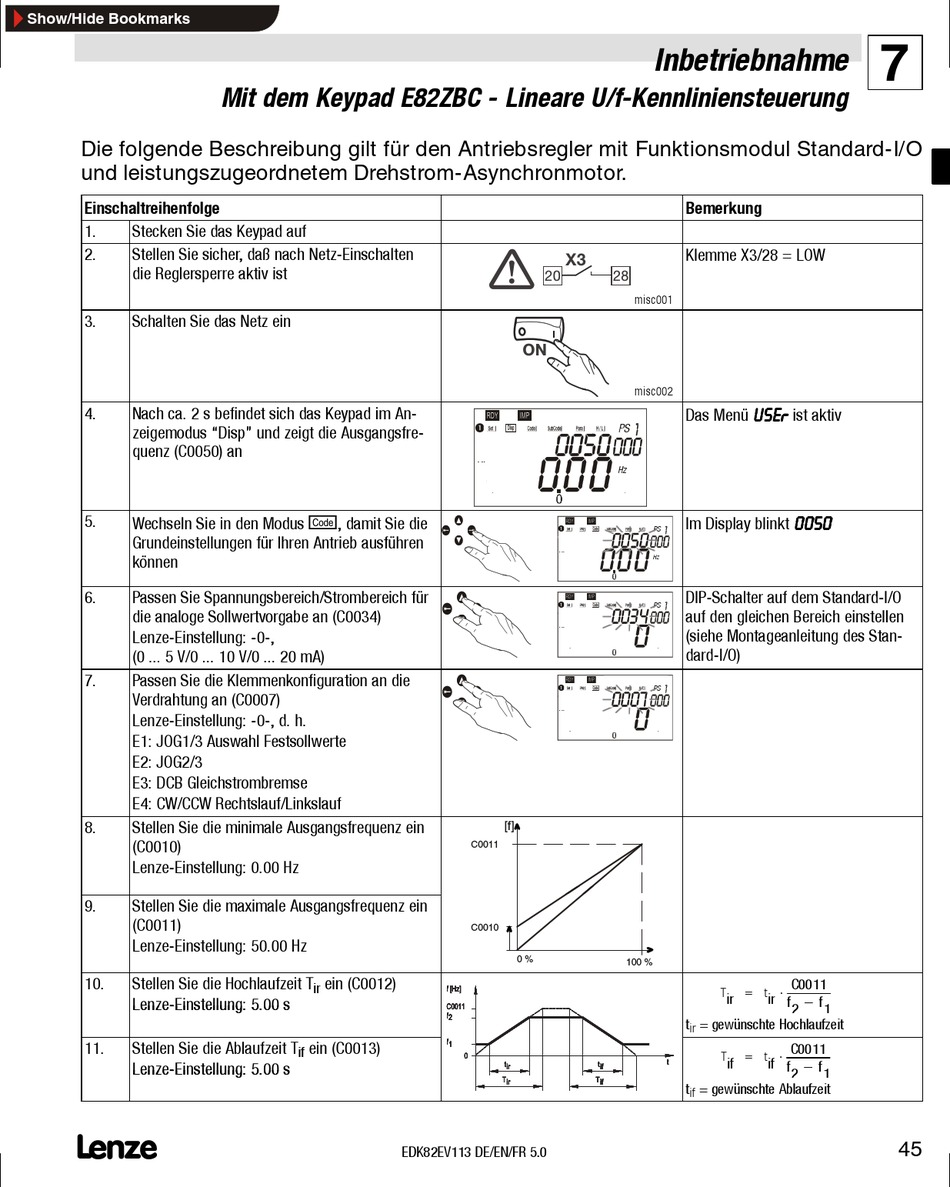

Die folgende Beschreibung gilt für den Antriebsregler mit Funktionsmodul Standard-I/O
und leistungszugeordnetem Drehstrom-Asynchronmotor.
Einschaltreihenfolge
1. Stecken Sie das Keypad auf
2. Stellen Sie sicher, daß nach Netz-Einschalten
die Reglersperre aktiv ist
3. Schalten Sie das Netz ein
4. Nach ca. 2 s befindet sich das Keypad im An-
zeigemodus "Disp" und zeigt die Ausgangsfre-
quenz (C0050) an
5.
Wechseln Sie in den Modus
Grundeinstellungen für Ihren Antrieb ausführen
können
6. Passen Sie Spannungsbereich/Strombereich für
die analoge Sollwertvorgabe an (C0034)
Lenze-Einstellung: -0-,
(0 ... 5 V/0 ... 10 V/0 ... 20 mA)
7. Passen Sie die Klemmenkonfiguration an die
Verdrahtung an (C0007)
Lenze-Einstellung: -0-, d. h.
E1: JOG1/3 Auswahl Festsollwerte
E2: JOG2/3
E3: DCB Gleichstrombremse
E4: CW/CCW Rechtslauf/Linkslauf
8. Stellen Sie die minimale Ausgangsfrequenz ein
(C0010)
Lenze-Einstellung: 0.00 Hz
9. Stellen Sie die maximale Ausgangsfrequenz ein
(C0011)
Lenze-Einstellung: 50.00 Hz
10. Stellen Sie die Hochlaufzeit T
Lenze-Einstellung: 5.00 s Lenze-Einstellung: 5.00 s
11. Stellen Sie die Ablaufzeit T
Lenze-Einstellung: 5.00 s Lenze-Einstellung: 5.00 s
L
Mit dem Keypad E82ZBC - Lineare U/f-Kennliniensteuerung
f
, damit Sie die
ein (C0012)
ir
ein (C0013)
if
X3
20
ON
d c b
Œ
j g f k i h
‚ m n o
p
q r
Hi
Lo
z
d
w x
Πj g f k i h PS
y
‚ m n o
q
Hi
Lo
z
d
w x
Πj g f k i h PS
‚ m n o
y
q
Hi
Lo
z
d
w x
Πj g f k i h PS
‚ m n o
y
q
Hi
Lo
[f]
C0011
C0010
0 %
EDK82EV113 DE/EN/FR 5.0
Inbetriebnahme
Bemerkung
Klemme X3/28 = LOW
28
misc001
misc002
Das Menü U U U U S S S S E E E E r r r r
e a
PS
Hz
Im Display blinkt
c b e a
p
r
Hz
DIP-Schalter auf dem Standard-I/O
c b e a
auf den gleichen Bereich einstellen
p
r
(siehe Montageanleitung des Stan-
Hz
dard-I/O)
c b e a
p
r
Hz
100 %
T = t
ir
t = gewünschte Hochlaufzeit
ir
T = t
if
t = gewünschte Ablaufzeit
if
7
ist aktiv
0 0 0 0 0 0 0 0 5 5 5 5 0 0 0 0
C0011
⋅
ir
f 2 − f 1
C0011
⋅
if
f 2 − f 1
