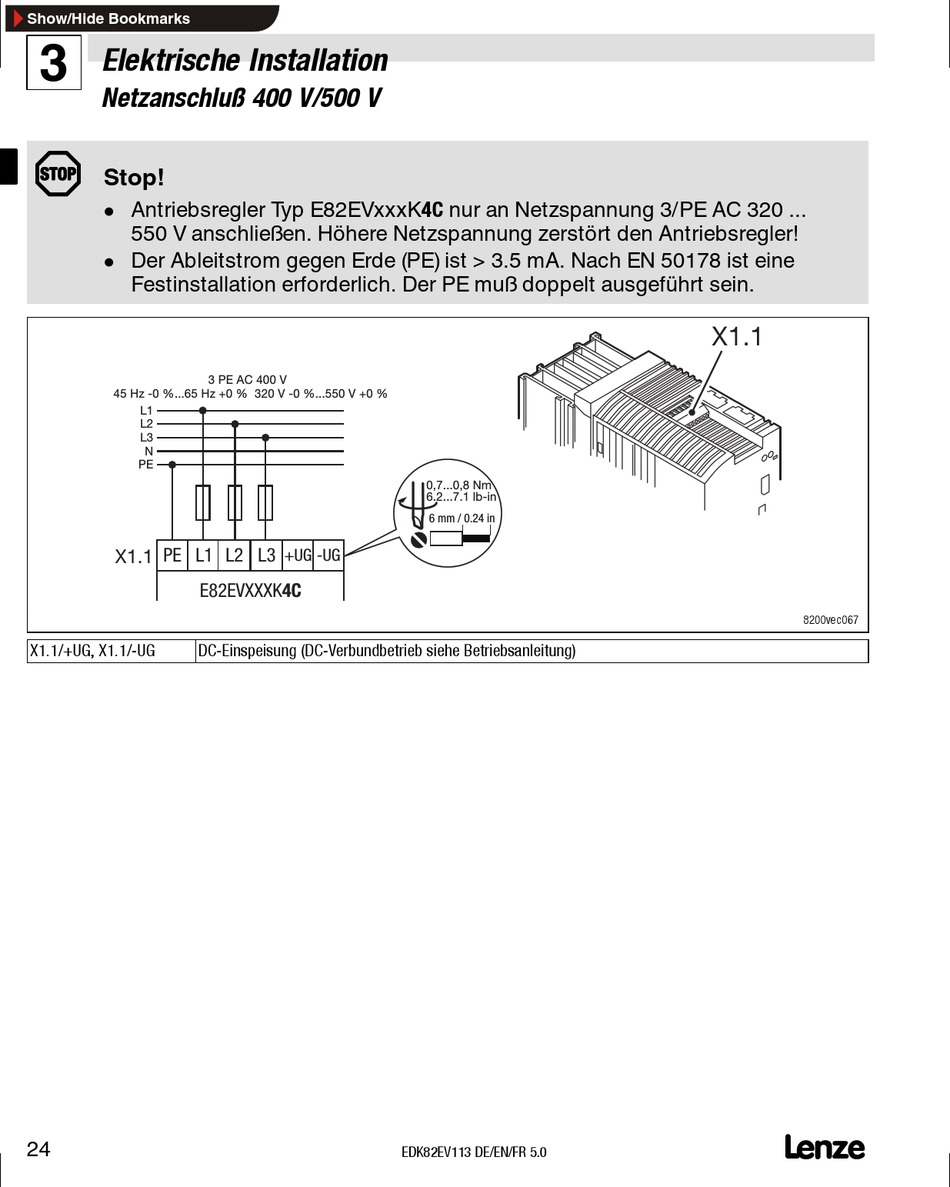

Elektrische Installation
3
Netzanschluß 400 V/500 V
( ( ( (
Stop!
Antriebsregler Typ E82EVxxxK4C nur an Netzspannung 3/PE AC 320 ...
l
550 V anschließen. Höhere Netzspannung zerstört den Antriebsregler!
Der Ableitstrom gegen Erde (PE) ist > 3.5 mA. Nach EN 50178 ist eine
l
Festinstallation erforderlich. Der PE muß doppelt ausgeführt sein.
45 Hz -0 %...65 Hz +0 % 320 V -0 %...550 V +0 %
L1
L2
L3
N
PE
X1.1 PE L1
E82EVXXXK4C
X1.1/+UG, X1.1/-UG DC-Einspeisung (DC-Verbundbetrieb siehe Betriebsanleitung)
24
3 PE AC 400 V
L3
L2
+UG -UG
0,7...0,8 Nm
6.2...7.1 lb-in
6 mm / 0.24 in
EDK82EV113 DE/EN/FR 5.0
X1.1
-5-8200vec067
L
