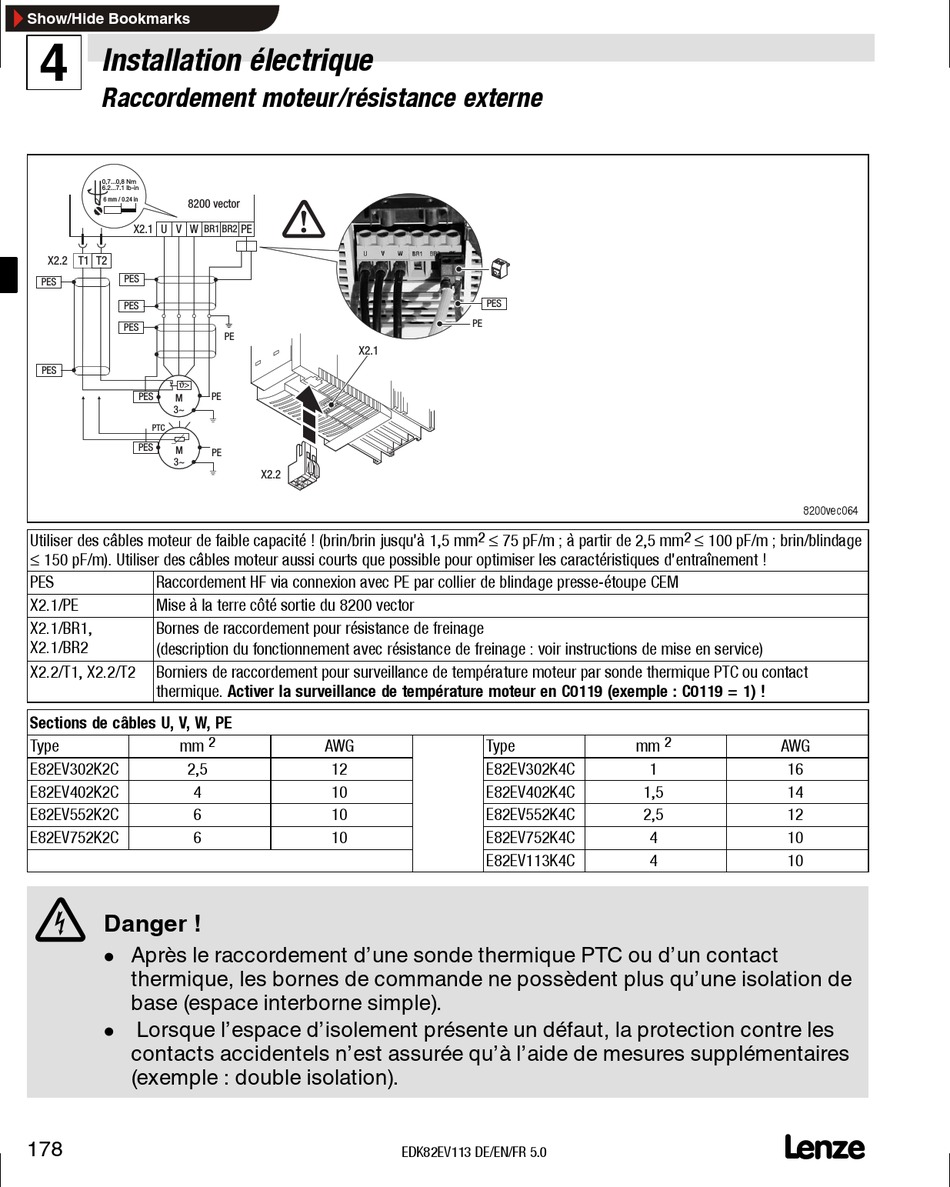

Installation électrique
4
Raccordement moteur/résistance externe
0,7...0,8 Nm
6.2...7.1 lb-in
6 mm / 0.24 in
8200 vector
X2.1 U V W
BR1
X2.2 T1 T2
PES
PES
PES
PES
PES
ϑ>
PES
M
3~
PTC
PES
M
3~
Utiliser des câbles moteur de faible capacité ! (brin/brin jusqu'à 1,5 mm
≤ 150 pF/m). Utiliser des câbles moteur aussi courts que possible pour optimiser les caractéristiques d'entraînement !
PES Raccordement HF via connexion avec PE par collier de blindage presse-étoupe CEM
X2.1/PE Mise à la terre côté sortie du 8200 vector
X2.1/BR1, Bornes de raccordement pour résistance de freinage
X2.1/BR2
(description du fonctionnement avec résistance de freinage : voir instructions de mise en service)
X2.2/T1, X2.2/T2 Borniers de raccordement pour surveillance de température moteur par sonde thermique PTC ou contact
thermique. Activer la surveillance de température moteur en C0119 (exemple : C0119 = 1) !
Sections de câbles U, V, W, PE
Type mm
E82EV302K2C 2,5
E82EV402K2C 4
E82EV552K2C 6
E82EV752K2C 6
{
Danger !
Après le raccordement d'une sonde thermique PTC ou d'un contact
l
thermique, les bornes de commande ne possèdent plus qu'une isolation de
base (espace interborne simple).
Lorsque l'espace d'isolement présente un défaut, la protection contre les
l
contacts accidentels n'est assurée qu'à l'aide de mesures supplémentaires
(exemple : double isolation).
