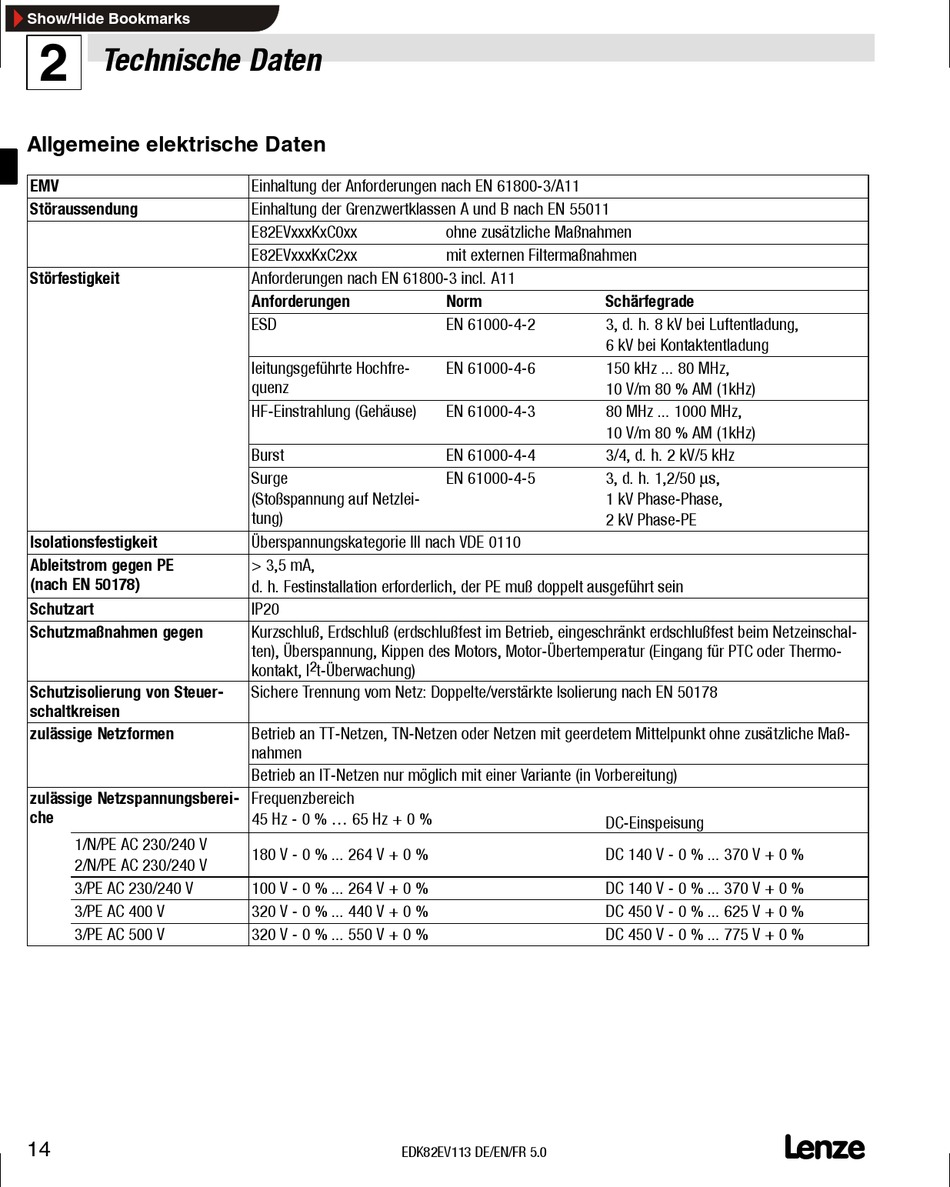

Technische Daten
2
Allgemeine elektrische Daten
EMV
Störaussendung
Störfestigkeit Störfestigkeit
Isolationsfestigkeit
Ableitstrom gegen PE
(nach EN 50178)
Schutzart
Schutzmaßnahmen gegen
Schutzisolierung von Steuer-
schaltkreisen
zulässige Netzformen
zulässige Netzspannungsberei-
che
1/N/PE AC 230/240 V
2/N/PE AC 230/240 V
3/PE AC 230/240 V
3/PE AC 400 V
3/PE AC 500 V
14
Einhaltung der Anforderungen nach EN 61800-3/A11
Einhaltung der Grenzwertklassen A und B nach EN 55011
E82EVxxxKxC0xx
E82EVxxxKxC2xx
Anforderungen nach EN 61800-3 incl. A11
Anforderungen
ESD
leitungsgeführte Hochfre-
quenz
HF-Einstrahlung (Gehäuse)
Burst
Surge
(Stoßspannung auf Netzlei-
tung)
Überspannungskategorie III nach VDE 0110
> 3,5 mA,
d. h. Festinstallation erforderlich, der PE muß doppelt ausgeführt sein
IP20
Kurzschluß, Erdschluß (erdschlußfest im Betrieb, eingeschränkt erdschlußfest beim Netzeinschal-
ten), Überspannung, Kippen des Motors, Motor-Übertemperatur (Eingang für PTC oder Thermo-
2
kontakt, I t-Überwachung)
Sichere Trennung vom Netz: Doppelte/verstärkte Isolierung nach EN 50178
Betrieb an TT-Netzen, TN-Netzen oder Netzen mit geerdetem Mittelpunkt ohne zusätzliche Maß-
nahmen
Betrieb an IT-Netzen nur möglich mit einer Variante (in Vorbereitung)
Frequenzbereich
45 Hz - 0 % ¼ 65 Hz + 0 %
180 V - 0 % ... 264 V + 0 %
100 V - 0 % ... 264 V + 0 %
320 V - 0 % ... 440 V + 0 %
320 V - 0 % ... 550 V + 0 %
EDK82EV113 DE/EN/FR 5.0
ohne zusätzliche Maßnahmen
mit externen Filtermaßnahmen
Norm Schärfegrade
EN 61000-4-2 3, d. h. 8 kV bei Luftentladung,
6 kV bei Kontaktentladung
EN 61000-4-6 150 kHz ... 80 MHz,
10 V/m 80 % AM (1kHz)
EN 61000-4-3 80 MHz ... 1000 MHz,
10 V/m 80 % AM (1kHz)
EN 61000-4-4 3/4, d. h. 2 kV/5 kHz
3, d. h. 1,2/50 µ s,
EN 61000-4-5
1 kV Phase-Phase,
2 kV Phase-PE
DC-Einspeisung
DC 140 V - 0 % ... 370 V + 0 %
DC 140 V - 0 % ... 370 V + 0 %
DC 450 V - 0 % ... 625 V + 0 %
DC 450 V - 0 % ... 775 V + 0 %
