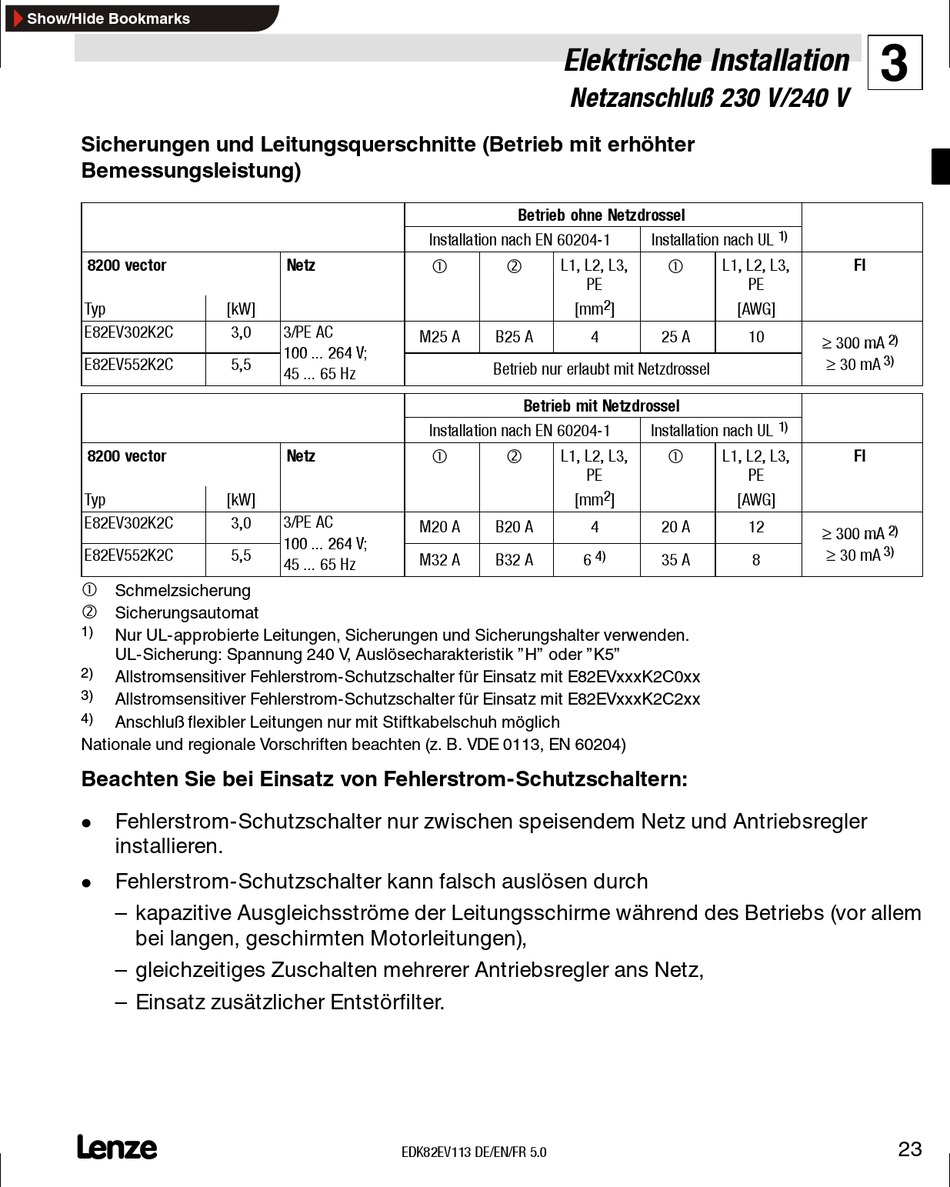

Sicherungen und Leitungsquerschnitte (Betrieb mit erhöhter
Bemessungsleistung)
8200 vector
Typ
E82EV302K2C
E82EV552K2C
8200 vector
Typ
E82EV302K2C
E82EV552K2C

Schmelzsicherung
Sicherungsautomat
1)
Nur UL-approbierte Leitungen, Sicherungen und Sicherungshalter verwenden.
UL-Sicherung: Spannung 240 V, Auslösecharakteristik "H" oder "K5"
2)
Allstromsensitiver Fehlerstrom-Schutzschalter für Einsatz mit E82EVxxxK2C0xx
3)
Allstromsensitiver Fehlerstrom-Schutzschalter für Einsatz mit E82EVxxxK2C2xx
4)
Anschluß flexibler Leitungen nur mit Stiftkabelschuh möglich
Nationale und regionale Vorschriften beachten (z. B. VDE 0113, EN 60204)
Beachten Sie bei Einsatz von Fehlerstrom-Schutzschaltern:
Fehlerstrom-Schutzschalter nur zwischen speisendem Netz und Antriebsregler
l
installieren.
Fehlerstrom-Schutzschalter kann falsch auslösen durch
l
– kapazitive Ausgleichsströme der Leitungsschirme während des Betriebs (vor allem
bei langen, geschirmten Motorleitungen),
– gleichzeitiges Zuschalten mehrerer Antriebsregler ans Netz,
– Einsatz zusätzlicher Entstörfilter.
L
Netz
[kW]
3,0
3/PE AC
100
100 ... 264 V;
264 V;
5,5
45 ... 65 Hz
Netz
[kW]
3,0
3/PE AC
100 ... 264 V;
100
264 V;
5,5
45 ... 65 Hz
EDK82EV113 DE/EN/FR 5.0
Elektrische Installation
Netzanschluß 230 V/240 V
Betrieb ohne Netzdrossel
Installation nach EN 60204-1

L1, L2, L3,
PE
[mm
M25 A
B25 A
4
Betrieb nur erlaubt mit Netzdrossel
Betrieb mit Netzdrossel
Installation nach EN 60204-1

L1, L2, L3,
PE
[mm
M20 A
B20 A
4
4)
M32 A
B32 A
6
1)
Installation nach UL

L1, L2, L3,
PE
2
]
[AWG]
25 A
10
1)
Installation nach UL

L1, L2, L3,
PE
2
]
[AWG]
20 A
12
35 A
8
3
FI
≥ 300 mA
≥ 300 mA
2)
2)
≥ 30 mA
3)
FI
2)
2)
≥ 300 mA
≥ 300 mA
3)
≥ 30 mA
