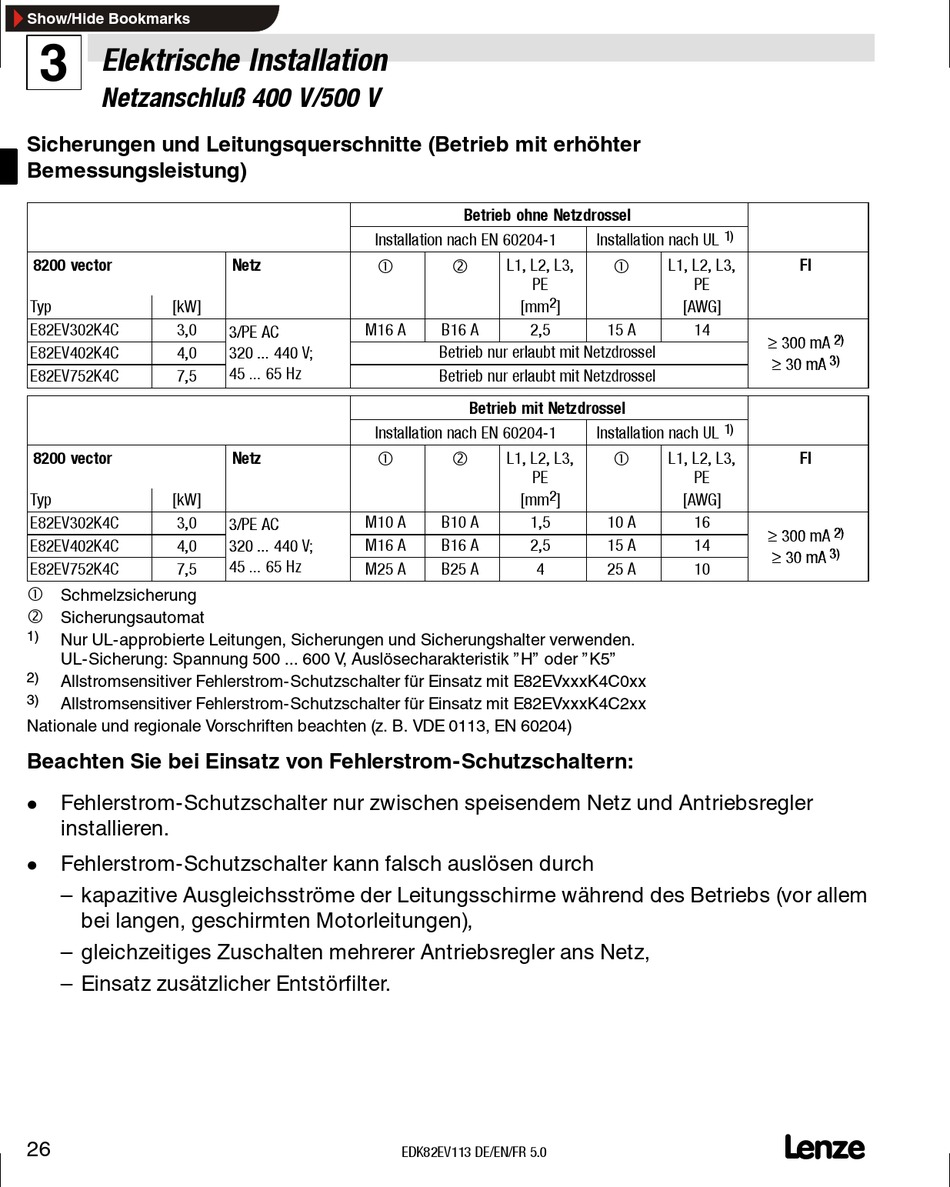

Lenze 8200 vector Montageanleitung Seite 26

Show/Hide Bookmarks
Elektrische Installation
3
Netzanschluß 400 V/500 V
Sicherungen und Leitungsquerschnitte (Betrieb mit erhöhter
Bemessungsleistung)
8200 vector
Typ [kW]
E82EV302K4C 3,0
E82EV402K4C 4,0
E82EV752K4C 7,5
8200 vector
Typ [kW]
E82EV302K4C 3,0
E82EV402K4C 4,0
E82EV752K4C 7,5

Schmelzsicherung
‚
Sicherungsautomat
1)
Nur UL-approbierte Leitungen, Sicherungen und Sicherungshalter verwenden.
UL-Sicherung: Spannung 500 ... 600 V, Auslösecharakteristik "H" oder "K5"
2)
Allstromsensitiver Fehlerstrom-Schutzschalter für Einsatz mit E82EVxxxK4C0xx
3)
Allstromsensitiver Fehlerstrom-Schutzschalter für Einsatz mit E82EVxxxK4C2xx
Nationale und regionale Vorschriften beachten (z. B. VDE 0113, EN 60204)
Beachten Sie bei Einsatz von Fehlerstrom-Schutzschaltern:
Fehlerstrom-Schutzschalter nur zwischen speisendem Netz und Antriebsregler
l
installieren.
Fehlerstrom-Schutzschalter kann falsch auslösen durch
l
– kapazitive Ausgleichsströme der Leitungsschirme während des Betriebs (vor allem
bei langen, geschirmten Motorleitungen),
– gleichzeitiges Zuschalten mehrerer Antriebsregler ans Netz,
– Einsatz zusätzlicher Entstörfilter.
26
Installation nach EN 60204-1

Netz
M16 A
3/PE AC 3/PE AC
320 ... 440 V; 320 ... 440 V;
45 ... 65 Hz
Installation nach EN 60204-1

Netz
M10 A
3/PE AC 3/PE AC
320 ... 440 V; 320 ... 440 V; M16 A
45 ... 65 Hz
M25 A
EDK82EV113 DE/EN/FR 5.0
Betrieb ohne Netzdrossel
Installation nach UL
‚ 
L1, L2, L3,
PE
2
[mm ]
B16 A 2,5 15 A
Betrieb nur erlaubt mit Netzdrossel
Betrieb nur erlaubt mit Netzdrossel
Betrieb mit Netzdrossel
Installation nach UL
‚ 
L1, L2, L3,
PE
2
[mm ]
B10 A 1,5 10 A
B16 A 2,5 15 A
B25 A 4 25 A
1)
L1, L2, L3, FI
PE
[AWG]
14
≥ 300 mA ≥ 300 mA 2) 2)
≥ 30 mA ≥ 30 mA 3) 3)
1)
L1, L2, L3, FI
PE
[AWG]
16
≥ 300 mA ≥ 300 mA 2) 2)
14
≥ 30 mA ≥ 30 mA 3) 3)
10
