Stop!
Antriebsregler Typ E82EVxxxK2C nur an Netzspannung 3/PE AC 100 ...
l
264 V anschließen. Höhere Netzspannung zerstört den Antriebsregler!
Der Ableitstrom gegen Erde (PE) ist > 3.5 mA. Nach EN 50178 ist eine
l
Festinstallation erforderlich. Der PE muß doppelt ausgeführt sein.
45Hz -0%...65Hz +0% 100 V -0%...264 V +0%
L1
L2
L3
N
PE
X1.1 PE L1
E82EV752K2C
X1.1/+UG, X1.1/-UG DC-Einspeisung (DC-Verbundbetrieb siehe Betriebsanleitung)
L
3 PE AC 230/240 V
L2 L3
+UG -UG
E82EVXXXK C 2
Betrieb nur erlaubt mit Netzdrossel
EDK82EV113 DE/EN/FR 5.0

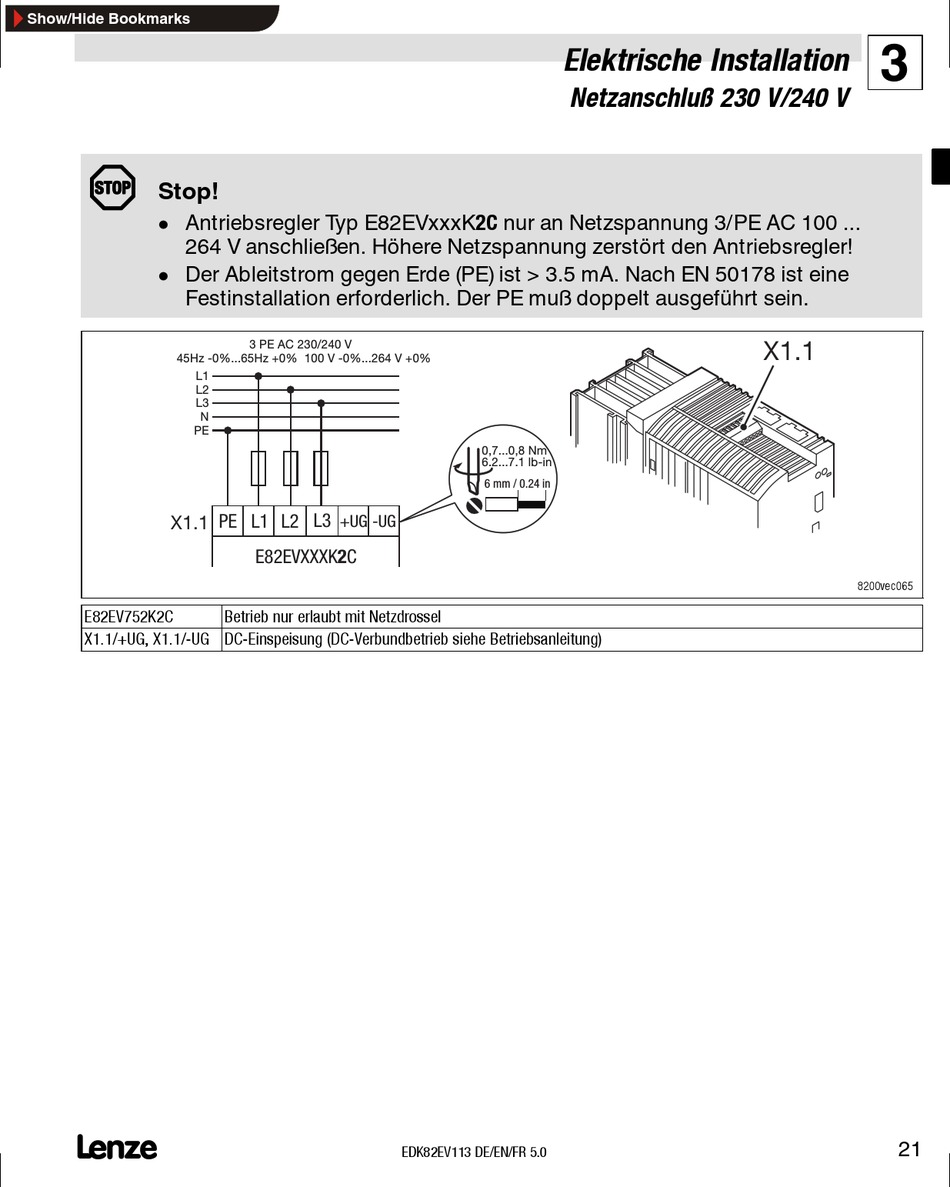

Elektrische Installation
Netzanschluß 230 V/240 V
0,7...0,8 Nm
6.2...7.1 lb-in
6 mm / 0.24 in
3
X1.1
-4-8200vec065
