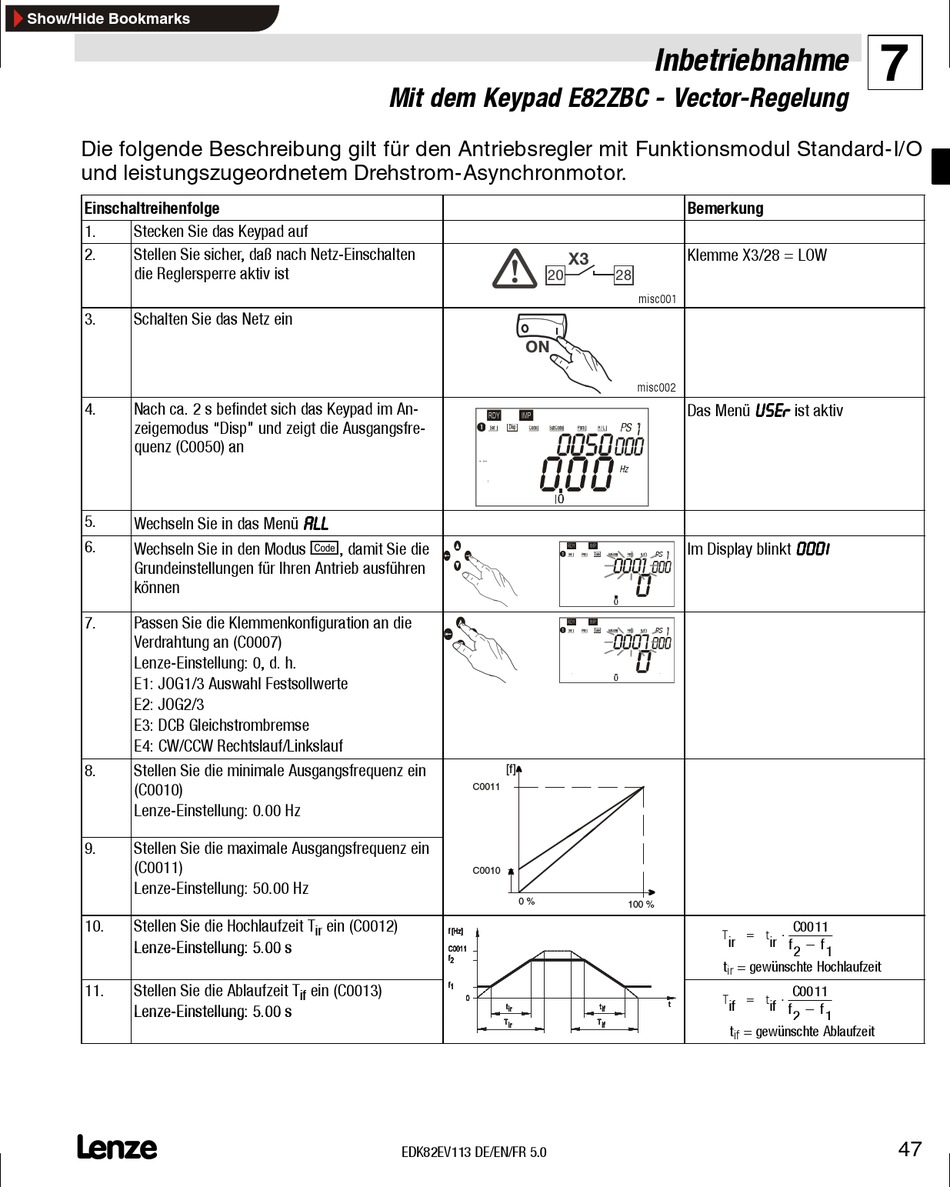

Die folgende Beschreibung gilt für den Antriebsregler mit Funktionsmodul Standard-I/O
und leistungszugeordnetem Drehstrom-Asynchronmotor.
Einschaltreihenfolge
1.
Stecken Sie das Keypad auf
2.
Stellen Sie sicher, daß nach Netz-Einschalten
die Reglersperre aktiv ist
3.
Schalten Sie das Netz ein
4.
Nach ca. 2 s befindet sich das Keypad im An-
zeigemodus "Disp" und zeigt die Ausgangsfre-
quenz (C0050) an
5.
Wechseln Sie in das Menü
6.
Wechseln Sie in den Modus
Grundeinstellungen für Ihren Antrieb ausführen
können
7.
Passen Sie die Klemmenkonfiguration an die
Verdrahtung an (C0007)
Lenze-Einstellung: 0, d. h.
E1: JOG1/3 Auswahl Festsollwerte
E2: JOG2/3
E3: DCB Gleichstrombremse
E4: CW/CCW Rechtslauf/Linkslauf
8.
Stellen Sie die minimale Ausgangsfrequenz ein
(C0010)
Lenze-Einstellung: 0.00 Hz
9.
Stellen Sie die maximale Ausgangsfrequenz ein
(C0011)
Lenze-Einstellung: 50.00 Hz
10.
Stellen Sie die Hochlaufzeit T
Lenze-Einstellung: 5.00 s
Lenze-Einstellung: 5.00 s
11.
Stellen Sie die Ablaufzeit T
Lenze-Einstellung: 5.00 s
Lenze-Einstellung: 5.00 s
L
Mit dem Keypad E82ZBC - Vector-Regelung
Œ
‚ m n o
Hi
Lo
A A A A L L L L L L L L
f
z
, damit Sie die
w x
y
z
w x
y
C0011
C0010
ein (C0012)
ir
ein (C0013)
if
EDK82EV113 DE/EN/FR 5.0
Inbetriebnahme
X3
20
28
misc001
ON
misc002
d
c
b
e
a
j g f k i h
PS
p
q
r
Hz
d
c
b
e
a
Œ
j g f k i h PS
‚ m n o
p
q
r
Hi
Hz
Lo
d
c
b
e
a
Œ
j g f k i h PS
‚ m n o
p
q
r
Hi
Hz
Lo
[f]
0 %
100 %
Bemerkung
Klemme X3/28 = LOW
U U U U S S S S E E E E r r r r
Das Menü
ist aktiv
Im Display blinkt
0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1
C0011
T
= t
⋅
ir
ir
f 2 − f 1
t
= gewünschte Hochlaufzeit
ir
C0011
T
= t
⋅
if
if
f 2 − f 1
t
= gewünschte Ablaufzeit
if
