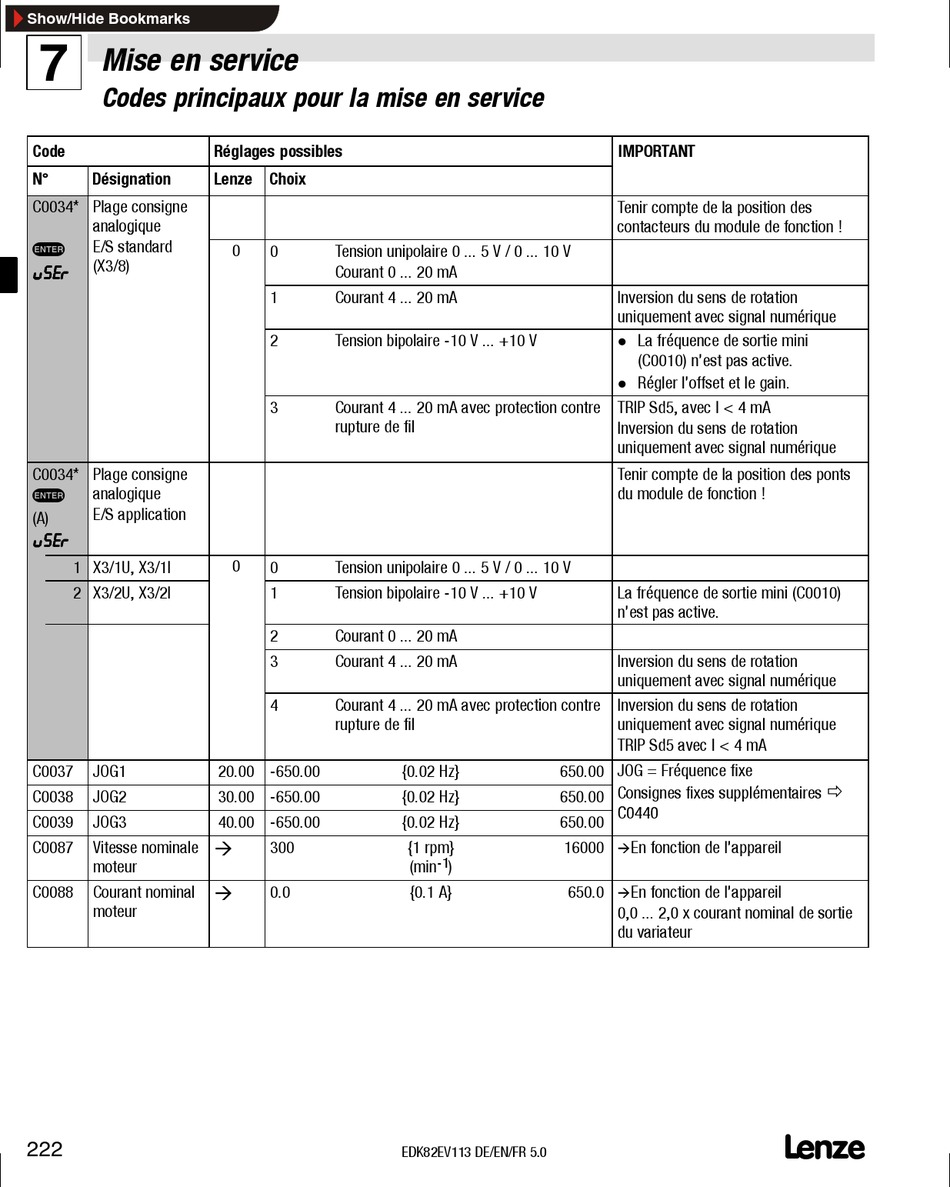

Mise en service
7
Codes principaux pour la mise en service
Code
N° Désignation
C0034* Plage consigne
analogique analogique
E/S standard
v
(X3/8)
u u u u S S S S E E E E r r r r u u u u S S S S E E E E r r r r
-55- 55
C0034* Plage consigne
v analogique
E/S application
(A)
u u u u S S S S E E E E r r r r
1 X3/1U, X3/1I
2 X3/2U, X3/2I
C0037 JOG1
C0038 JOG2
C0039 JOG3
C0087 Vitesse nominale
moteur
C0088 Courant nominal
moteur
222
Réglages possibles
Lenze Choix
0
0 Tension unipolaire 0 ... 5 V / 0 ... 10 V
Courant 0 ... 20 mA
1 Courant 4 ... 20 mA
2 Tension bipolaire -10 V ... +10 V
3 Courant 4 ... 20 mA avec protection contre
rupture de fil
0 0
0 Tension unipolaire 0 ... 5 V / 0 ... 10 V
1 Tension bipolaire -10 V ... +10 V
2 Courant 0 ... 20 mA
3 Courant 4 ... 20 mA
4 Courant 4 ... 20 mA avec protection contre
rupture de fil
20.00 -650.00
30.00 -650.00
40.00 -650.00
à
300
à
0.0
650.00 JOG = Fréquence fixe
{0.02 Hz}
{0.02 Hz} 650.00
{0.02 Hz} 650.00
{1 rpm} 16000
-1
(min )
{0.1 A} 650.0
EDK82EV113 DE/EN/FR 5.0
IMPORTANT
Tenir compte de la position des
contacteurs du module de fonction !
Inversion du sens de rotation
uniquement avec signal numérique
La fréquence de sortie mini
l
(C0010) n'est pas active.
Régler l'offset et le gain.
l
TRIP Sd5, avec I < 4 mA
Inversion du sens de rotation
uniquement avec signal numérique
Tenir compte de la position des ponts
du module de fonction !
La fréquence de sortie mini (C0010)
n'est pas active.
Inversion du sens de rotation
uniquement avec signal numérique
Inversion du sens de rotation
uniquement avec signal numérique
TRIP Sd5 avec I < 4 mA
JOG éque ce e
Consignes fixes supplémentaires g pp
C0440 C0440
En fonction de l'appareil
à
En fonction de l'appareil
à
0,0 ... 2,0 x courant nominal de sortie
du variateur
L
ð
