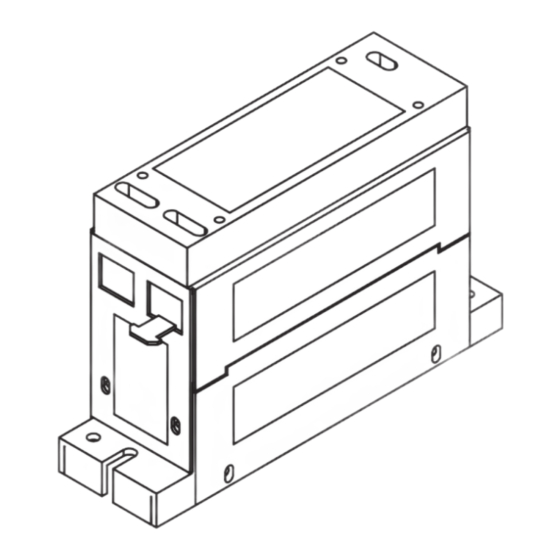

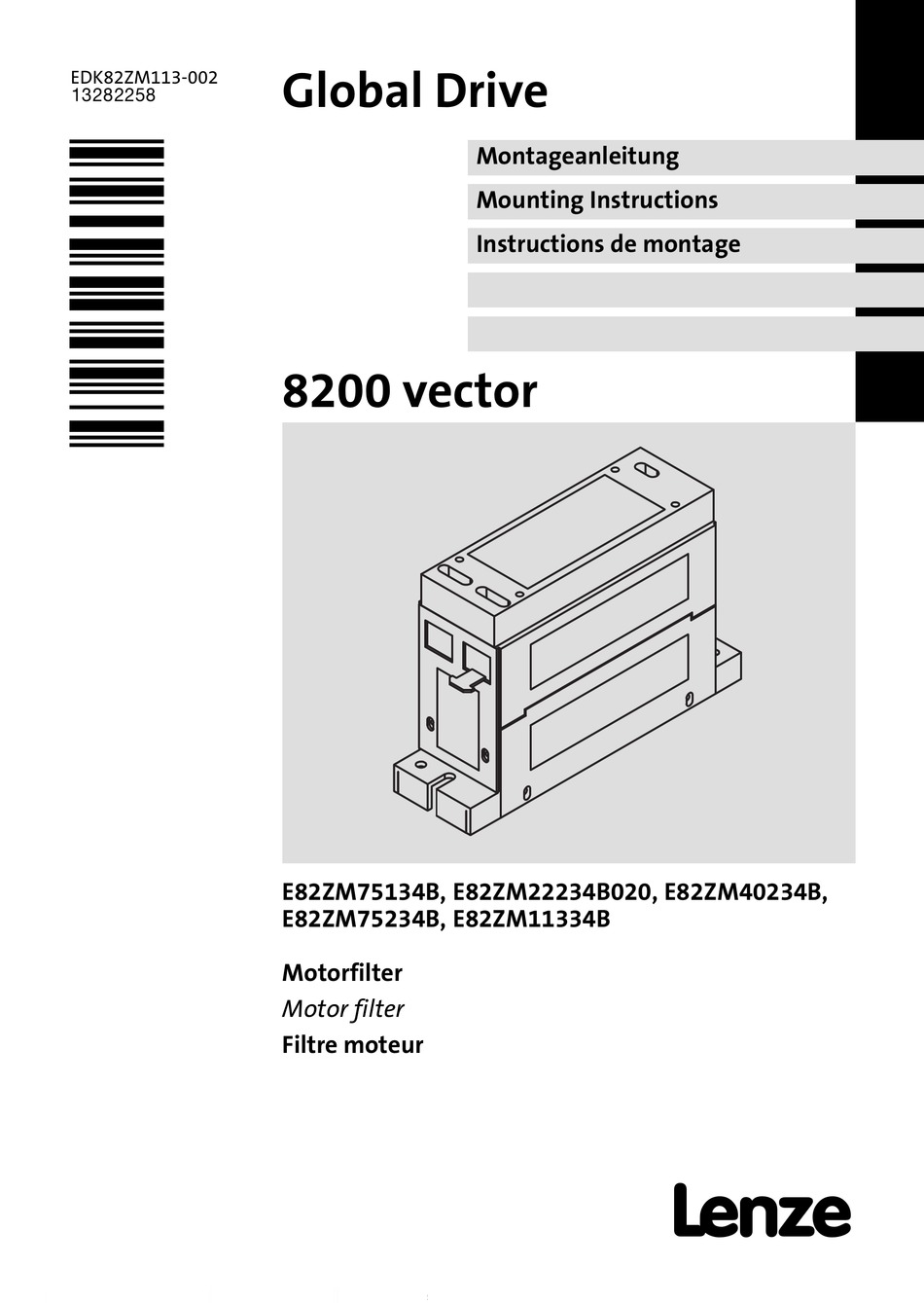

- Seite 1 EDK82ZM113−002 Global Drive .=7[ Montageanleitung Mounting Instructions Instructions de montage 8200 vector E82ZM75134B, E82ZM22234B020, E82ZM40234B, E82ZM75234B, E82ZM11334B Motorfilter Motor filter Filtre moteur...
- Seite 2 Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation of the standard device before you start working! Observe the safety instructions given therein! Lire le présent fascicule et la documentation relative à...
- Seite 3 E82ZM−011...
- Seite 4 0Abb. 0Tab. 0 Lieferumfang Anzahl Beschreibung Filter Montageanleitung Elemente am Filter Position Beschreibung Anschlussklemmen Eingang (U, V, W, PE) Anschlussklemmen Ausgang (U1, V1, W1, PE) Anschlussklemmen Zwischenkreis (+UG, −UG) Typenschild Informationen zur Gültigkeit Diese Anleitung ist gültig für ƒ Motorfilter E82ZM75134B ƒ...
- Seite 5 Identifikation E82ZM−012 Abb. 1 Typenschild EDK82ZM113−002 DE/EN/FR 2.1...
- Seite 6 Typenschlüssel Produktreihe Zubehör M = motorseitiger Filter Leistung z. B. 752 = 75 x 10 W = 7,5 kW z. B. 113 = 11 x 10 W = 11 kW Anzahl Phasen 3 = 3 Phasen Spannungsklasse 2 = 230 V 4 = 400/500 V Gerätegeneration Variante...
- Seite 7 Motorleitung – zur Einhaltung der EMV−Grenzwertklasse C1 bzw. C2 ƒ beim Einsatz von Motoren, deren Isolationssysteme nicht für den Umrichterbetrieb geeignet sind. Bei Lenze−Motoren sind die Isolationen mit einer hohen thermischen Reserve aufgebaut. Beachten Sie: ƒ Der Betrieb ist nur zulässig mit einer U/f− oder U/f −Kennliniensteuerung und mit...
- Seite 8 Zuordnung Filter ˘ Grundgerät Netz Antriebsregler−Typ [kW] Filter−Typ E82xV551K4 0.55 E82ZM75134B E82xV751K4 0.75 400 V E82xV152K4 E82ZM22234B020 E82xV222K4 E82xV302K2 E82ZM75234B E82xV402K2 230 V E82xV552K2 E82ZM11334B E82xV752K2 E82xV302K4 E82ZM40234B E82xV402K4 E82xV552K4 400 V E82ZM75234B E82xV752K4 E82xV113K4 11.0 E82ZM11334B EDK82ZM113−002 DE/EN/FR 2.1...
-
Seite 9: Dokumenthistorie
Texte, Adresse aktualisiert 13282258 12/2008 TD29 Neuauflage wegen Neuorganisation des Un- ternehmens 13216460 11/2007 TD29 abgespaltene Neuauflage, EDK82ZM113−002 und EDK82ZM222 ersetzen EDK82ZM223 (00460618) Tipp! Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im Download−Bereich unter http://www.Lenze.com EDK82ZM113−002 DE/EN/FR 2.1... -
Seite 10: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ..........Verwendete Hinweise . -
Seite 11: Sicherheitshinweise
Sicherheitshinweise Verwendete Hinweise Sicherheitshinweise Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort Bedeutung Gefahr von Personenschäden durch gefährliche elektri-... -
Seite 12: Restgefahren
Sicherheitshinweise Restgefahren Anwendungshinweise Piktogramm und Signalwort Bedeutung Wichtiger Hinweis für die störungsfreie Funktion Hinweis! Nützlicher Tipp für die einfache Handhabung Tipp! Verweis auf andere Dokumentation Restgefahren Gefahr! Gefährliche elektrische Spannung Alle Leistungsanschlüsse führen sowohl bei gestopptem Motor als auch bis zu 3 Minuten nach Netz−Ausschalten gefährliche elektrische Spannung. -
Seite 13: Technische Daten
Technische Daten Allgemeine Daten und Einsatzbedingungen Technische Daten Allgemeine Daten und Einsatzbedingungen Normen Konformität Niederspannungsrichtlinie (2006/95/EG) Schutz Schutzart EN 60529 IP 20 nicht im Anschlussbe- reich der Klemmen NEMA 250 Berührschutz nach Typ 1 Isolationsfestigkeit EN 61800−5−1 Überspannungskategorie III Reduzierung ab 2000 m: Überspannungskategorie II Ableitstrom EN 61800−5−1 >... - Seite 14 Technische Daten Allgemeine Daten und Einsatzbedingungen Montagebedingungen Montageort im Schaltschrank Montageposition möglichst nahe am Grundgerät Einbaulage senkrecht Einbaufreiräume oben und unten > 100 mm seitlich > 3 mm Anschlussleitungen « möglichst kurz, geschirmt Grundgerät Filter « max. 100 m geschirmt oder 200 m ungeschirmt Filter Motor EDK82ZM113−002 DE/EN/FR 2.1...
-
Seite 15: Bemessungsdaten
Technische Daten Bemessungsdaten Bemessungsdaten Spann- Phasen max. Strom [A] Indukti- vität bei Spannung und bis +40 bis +55 [mH] Schaltfrequenz °C °C 500 V, 16 kHz 500 V, 8 kHz E82ZM75134B 400 V, 8 kHz 400 V, 2/4 kHz 500 V, 16 kHz 500 V, 8 kHz E82ZM22234B020... -
Seite 16: Mechanische Daten
Technische Daten Mechanische Daten Mechanische Daten Leistungsbereich 0.55 ... 2.2 kW 8200vec121 Schirmauflage Motorleitung Anschluss PE (M5 Stehbolzen) Anordnung für kurze Leitungsführung Abmessungen [mm] Masse [kg] E82ZM75134B 33.5 E82ZM22234B020 EDK82ZM113−002 DE/EN/FR 2.1... - Seite 17 Technische Daten Mechanische Daten Leistungsbereich 3 ... 11 kW 8200vec122 Schirmauflage Motorleitung Anschluss PE (M5 Stehbolzen) Anordnung für kurze Leitungsführung Abmessungen [mm] Masse [kg] E82ZM40234B E82ZM75234B E82ZM11334B 30.5 12.0 EDK82ZM113−002 DE/EN/FR 2.1...
-
Seite 18: Mechanische Installation
Mechanische Installation Wichtige Hinweise Mechanische Installation Wichtige Hinweise ƒ Der Montageort muss den in den Technischen Daten genannten Einsatzbedingungen immer entsprechen (^ 13). Ggf. zusätzliche Maßnahmen ergreifen. ƒ Die Montageplatte des Schaltschranks muss folgende Eigenschaften aufweisen: – elektrisch leitfähig – lackfrei ƒ... -
Seite 19: Elektrische Installation
Elektrische Installation Wichtige Hinweise Elektrische Installation Wichtige Hinweise ƒ Die Installation muss – den in den Technischen Daten genannten Einsatzbedingungen immer entsprechen (^ 13). – nach EN 60204−1 ausgeführt werden. ƒ Bei der Auswahl des Leitungstyps beachten: – Die verwendeten Leitungen müssen den geforderten Approbationen am Einsatzort entsprechen (z. -
Seite 20: Anschlussdaten
Elektrische Installation Anschlussdaten Anschlussdaten [Nm] [AWG] [mm] [lb−in] E82ZM75134B 0.6 ... 0.8 0.2 ... 4 0.25 ... 4 0.25 ... 2.5 24 ... 10 5.3 ... 7.0 E82ZM22234B020 E82ZM40234B 1.2 ... 2.0 E82ZM75234B 0.2 ... 10 10.6 ... 17.7 E82ZM11334B Montageschritte So schließen Sie das Filter an: 1. - Seite 21 Elektrische Installation Montageschritte EDK82ZM113−002 DE/EN/FR 2.1...
- Seite 22 0Fig. 0Tab. 0 Scope of supply Quantity Description Filter Mounting Instructions Elements on the filter Position Description Input terminals (U, V, W, PE) Output terminals (U1, V1, W1, PE) DC−bus terminals (+UG, −UG) Nameplate Validity information These instructions are valid for ƒ...
- Seite 23 Identification E82ZM−012 Fig. 1 Nameplate EDK82ZM113−002 DE/EN/FR 2.1...
- Seite 24 Type code Product series Accessories Type M = filter on the motor side Power e.g. 752 = 75 x 10 W = 7.5 kW e.g. 113 = 11 x 10 W = 11 kW Number of phases 3 = 3 phases Voltage class 2 = 230 V 4 = 400/500 V...
- Seite 25 – for compliance with EMC limit class C1 or C2 ƒ When operating motors whose insulation systems are not suitable for inverter operation. Lenze motors have insulations with greater thermal reserves. Please note: ƒ Operation is only permissible if a V/f or V/f characteristic control and a switching frequency of 2 ...
- Seite 26 Assignment of filters to standard devices Mains Type of controller [kW] Type of filter E82xV551K4 0.55 E82ZM75134B E82xV751K4 0.75 400 V E82xV152K4 E82ZM22234B020 E82xV222K4 E82xV302K2 E82ZM75234B E82xV402K2 230 V E82xV552K2 E82ZM11334B E82xV752K2 E82xV302K4 E82ZM40234B E82xV402K4 E82xV552K4 400 V E82ZM75234B E82xV752K4 E82xV113K4 11.0 E82ZM11334B...
-
Seite 27: Document History
New edition due to reorganisation of the company 13216460 11/2007 TD29 separate reprint, EDK82ZM113−002 and EDK82ZM222 replace EDK82ZM223 (00460618) Tip! Information and auxiliary devices around the Lenze products can be found in the download area at http://www.Lenze.com EDK82ZM113−002 DE/EN/FR 2.1... - Seite 28 Contents Safety instructions ..........Notes used .
-
Seite 29: Safety Instructions
Safety instructions Notes used Safety instructions Notes used The following pictographs and signal words are used in this documentation to indicate dangers and important information: Safety instructions Structure of safety instructions: Danger! (characterises the type and severity of danger) Note (describes the danger and gives information about how to prevent dangerous situations) Pictograph and signal word... -
Seite 30: Residual Hazards
Safety instructions Residual hazards Application notes Pictograph and signal word Meaning Important note to ensure troublefree operation Note! Useful tip for simple handling Tip! Reference to another documentation Residual hazards Danger! Dangerous voltage All power connections carry dangerous voltages both if the motor is at standstill and after up to 3 minutes after mains switch off. -
Seite 31: Technical Data
Technical data General data and operating conditions Technical data General data and operating conditions Standards Conformity Low−voltage Directive (2006/95/EC) Protection Type of protection EN 60529 IP 20 Not in the wire range of NEMA 250 Protection against contact to the terminals type 1 Insulation resistance EN 61800−5−1... - Seite 32 Technical data General data and operating conditions Mounting conditions Mounting location In the control cabinet Position As close as possible to the standard device Mounting position Vertical Free spaces at the top and at the > 100 mm bottom to the sides >...
-
Seite 33: Rated Data
Technical data Rated data Rated data Voltage Phases Max. current [A] Inducta Type for voltage and up to up to [mH] switching +40 °C +55 °C frequency 500 V, 16 kHz 500 V, 8 kHz E82ZM75134B 400 V, 8 kHz 400 V, 2/4 kHz 500 V, 16 kHz 500 V, 8 kHz... -
Seite 34: Mechanical Data
Technical data Mechanical data Mechanical data Power range from 0.55 ... 2.2 kW 8200vec121 Shield connection for motor cable PE connection (M5 stud) Arrangement for short cables Dimensions [mm] Mass Type [kg] E82ZM75134B 33.5 E82ZM22234B020 EDK82ZM113−002 DE/EN/FR 2.1... - Seite 35 Technical data Mechanical data Power range from 3 ... 11 kW 8200vec122 Shield connection for motor cable PE connection (M5 stud) Arrangement for short cables Dimensions [mm] Mass Type [kg] E82ZM40234B E82ZM75234B E82ZM11334B 30.5 12.0 EDK82ZM113−002 DE/EN/FR 2.1...
-
Seite 36: Mechanical Installation
Mechanical installation Important notes Mechanical installation Important notes ƒ The mounting location must always comply with the operating conditions specified in the technical data (^ 31). Take additional measures if necessary. ƒ The mounting plate of the control cabinet must have the following properties: –... -
Seite 37: Electrical Installation
Electrical installation Important notes Electrical installation Important notes ƒ Installation must – always be in accordance with the operating conditions specified in the Technical data (^ 31). – be carried out to EN 60204−1. ƒ Please observe the following when selecting the cable type: –... -
Seite 38: Connection Data
Electrical installation Connection data Connection data [Nm] [AWG] [mm] [lb−in] E82ZM75134B 0.6 ... 0.8 0.2 ... 4 0.25 ... 4 0.25 ... 2.5 24 ... 10 5.3 ... 7.0 E82ZM22234B020 E82ZM40234B 1.2 ... 2.0 E82ZM75234B 0.2 ... 10 10.6 ... 17.7 E82ZM11334B Mounting steps How to connect the filter:... - Seite 39 Electrical installation Mounting steps EDK82ZM113−002 DE/EN/FR 2.1...
- Seite 40 0Fig. 0Tab. 0 Equipement livré Nombre Description Filtre Instructions de montage Eléments du filtre Position Description Bornes d’entrée (U, V, W, PE) Bornes de sortie (U1, V1, W1, PE) Bornier de raccordement bus CC (+UG, −UG) Plaque signalétique Validité Le présent document s’applique au produit suivant : ƒ...
- Seite 41 Identification E82ZM−012 Fig. 1 Plaque signalétique EDK82ZM113−002 DE/EN/FR 2.1...
- Seite 42 Codification des types Série d’appareils Accessoires Type M = filtre côté moteur Puissance p. ex. 752 = 75 x 10 W = 7,5 kW p. ex. 113 = 11 x 103 W = 11 kW Nombre de phases 3 = 3 phases Classe de tension 2 = 230 V 4 = 400/500 V...
- Seite 43 – pour respecter les exigences de la classe CEM C1 ou C2. ƒ en cas d’utilisation de moteurs dotés de systèmes d’isolement inadaptés à un fonctionnement avec variateur. Sur les moteurs Lenze, les systèmes d’isolement disposent d’une réserve thermique importante.
- Seite 44 Combinaisons filtre ˘ appareil de base Réseau Type d’appareil [kW] Type de filtre E82xV551K4 0.55 E82ZM75134B E82xV751K4 0.75 400 V E82xV152K4 E82ZM22234B020 E82xV222K4 E82xV302K2 E82ZM75234B E82xV402K2 230 V E82xV552K2 E82ZM11334B E82xV752K2 E82xV302K4 E82ZM40234B E82xV402K4 E82xV552K4 400 V E82ZM75234B E82xV752K4 E82xV113K4 11.0 E82ZM11334B EDK82ZM113−002 DE/EN/FR 2.1...
- Seite 45 Nouvelle édition en raison de la nouvelle organisation de l’entreprise 13216460 11/2007 TD29 Réédition segmentée, EDK82ZM113−002 et EDK82ZM222 remplacent EDK82ZM223 (00460618) Conseil ! Toutes les informations relatives aux produits Lenze peuvent être téléchargées sur notre site à l’adresse suivante : http://www.Lenze.com EDK82ZM113−002 DE/EN/FR 2.1...
- Seite 46 Sommaire Consignes de sécurité ..........Consignes utilisées .
-
Seite 47: Consignes De Sécurité
Consignes de sécurité Consignes utilisées Consignes de sécurité Consignes utilisées Pour indiquer des risques et des informations importantes, la présente documentation utilise les mots et symboles suivants : Consignes de sécurité Présentation des consignes de sécurité Danger ! (Le pictogramme indique le type de risque.) Explication (L’explication décrit le risque et les moyens de l’éviter.) Pictogramme et mot associé... -
Seite 48: Remarque Importante
Consignes de sécurité Consignes utilisées Consignes d’utilisation Pictogramme et mot associé Explication Remarque Remarque importante pour assurer un fonctionnement correct importante ! Conseil utile pour faciliter la mise en œuvre Conseil ! Référence à une autre documentation EDK82ZM113−002 DE/EN/FR 2.1... -
Seite 49: Dangers Résiduels
Consignes de sécurité Dangers résiduels Dangers résiduels Danger ! Tension électrique dangereuse Une tension électrique dangereuse circule dans tous les raccordements de puissance, même à l’arrêt et jusqu’à 3 minutes après une coupure réseau. Risques encourus : Mort ou blessures graves en cas de contact accidentel avec les ƒ... -
Seite 50: Spécifications Techniques
Spécifications techniques Caractéristiques générales et conditions d’utilisation Spécifications techniques Caractéristiques générales et conditions d’utilisation Normes Conformité Directive Basse Tension (2006/95/CE) Protection Indice de protection EN 60529 IP 20 Pas dans la zone de raccordement des NEMA 250 Protection contre contacts bornes accidentels selon type 1 Résistance d’isolement... - Seite 51 Spécifications techniques Caractéristiques générales et conditions d’utilisation Conditions de montage Lieu de montage Armoire électrique Position de montage Le plus près possible de l’appareil de base Orientation de Verticale montage Espaces de montage En haut et en bas > 100 mm Sur le côté...
-
Seite 52: Caractéristiques Assignées
Spécifications techniques Caractéristiques assignées Caractéristiques assignées Tension Phases Courant max. [A] Inducta Type Tension et Jusqu’à Jusqu’à [mH] fréquence de +40 °C +55 °C découpage 500 V, 16 kHz 500 V, 8 kHz E82ZM75134B 400 V, 8 kHz 400 V, 2/4 kHz 500 V, 16 kHz 500 V, 8 kHz... -
Seite 53: Caractéristiques Mécaniques
Spécifications techniques Caractéristiques mécaniques Caractéristiques mécaniques Plage de puissance : 0.55 ... 2.2 kW 8200vec121 Reprise du blindage câble moteur Raccordement PE (boulon fileté M5) Disposition pour conduite de câble courte Cotes [mm] Poids Type [kg] E82ZM75134B 33.5 E82ZM22234B020 EDK82ZM113−002 DE/EN/FR 2.1... - Seite 54 Spécifications techniques Caractéristiques mécaniques Plage de puissance 3 ... 11 kW 8200vec122 Reprise du blindage câble moteur Raccordement PE (boulon fileté M5) Disposition pour conduite de câble courte Cotes [mm] Poids Type [kg] E82ZM40234B E82ZM75234B E82ZM11334B 30.5 12.0 EDK82ZM113−002 DE/EN/FR 2.1...
-
Seite 55: Installation Mécanique
Installation mécanique Remarques importantes Installation mécanique Remarques importantes ƒ L’emplacement de montage doit impérativement remplir les conditions d’utilisation décrites dans les spécifications techniques.(^ 50). Si nécessaire, prendre des mesures complémentaires. ƒ La plaque de montage de l’armoire électrique doit présenter les caractéristiques suivantes : –... -
Seite 56: Installation Électrique
Installation électrique Remarques importantes Installation électrique Remarques importantes ƒ L’installation doit – toujours respecter les conditions d’utilisation indiquées dans les spécifications techniques (^ 50) ; – répondre aux exigences de la norme EN 60204−1. ƒ Lors du choix du type de câble, tenir compte des points suivants : –... -
Seite 57: Données De Raccordement
Installation électrique Données de raccordement Données de raccordement [Nm] [AWG] [mm] [lb−in] E82ZM75134B 0.6 ... 0.8 0.2 ... 4 0.25 ... 4 0.25 ... 2.5 24 ... 10 5.3 ... 7.0 E82ZM22234B020 E82ZM40234B 1.2 ... 2.0 E82ZM75234B 0.2 ... 10 10.6 ... - Seite 58 © 07/2011 Lenze Automation GmbH Service Lenze Service GmbH Hans−Lenze−Str. 1 Breslauer Straße 3 D−31855 Aerzen D−32699 Extertal Germany Germany +49 (0)51 54 / 82−0 00 80 00 / 24 4 68 77 (24 h helpline) Ê Ê +49 (0)51 54 / 82 − 28 00 +49 (0)51 54 / 82−11 12...
