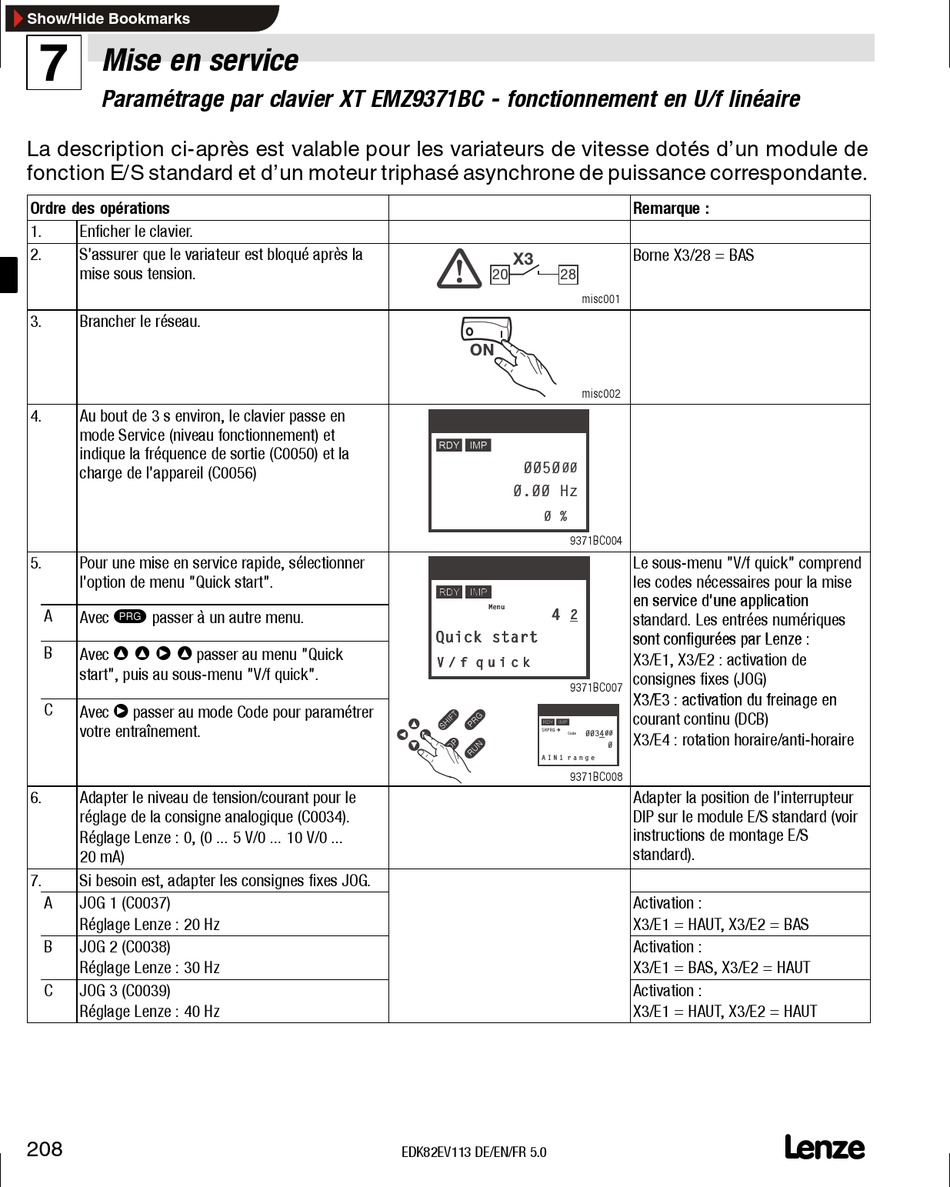

Mise en service
7
Paramétrage par clavier XT EMZ9371BC - fonctionnement en U/f linéaire
La description ci-après est valable pour les variateurs de vitesse dotés d'un module de
fonction E/S standard et d'un moteur triphasé asynchrone de puissance correspondante.
Ordre des opérations
1. Enficher le clavier.
2. S'assurer que le variateur est bloqué après la
mise sous tension.
3. Brancher le réseau.
4. Au bout de 3 s environ, le clavier passe en
mode Service (niveau fonctionnement) et
indique la fréquence de sortie (C0050) et la
charge de l'appareil (C0056)
5. Pour une mise en service rapide, sélectionner
l'option de menu "Quick start".
V
A
Avec passer à un autre menu.
z z Z z
B
Avec passer au menu "Quick
start", puis au sous-menu "V/f quick".
Z
C
Avec passer au mode Code pour paramétrer
votre entraînement.
6. Adapter le niveau de tension/courant pour le
réglage de la consigne analogique (C0034).
Réglage Lenze : 0, (0 ... 5 V/0 ... 10 V/0 ...
20 mA)
7. Si besoin est, adapter les consignes fixes JOG.
A JOG 1 (C0037)
Réglage Lenze : 20 Hz
B JOG 2 (C0038)
Réglage Lenze : 30 Hz
C JOG 3 (C0039)
Réglage Lenze : 40 Hz
208
X3
20 28
ON
0050
00
0.00 Hz
0 %
9371BC004
SHPRG SHPRG SHPRG Menu Menu Menu
4 4 4
2 2 2
Code Code Code
Para Para Para
Quick start Quick start Quick start
V / f q u i c k V / f q u i c k V / f q u i c k
9371BC007
SHPRG
Menu
Code
Para
A I N 1 r a n g e
9371BC008
EDK82EV113 DE/EN/FR 5.0
Remarque :
Borne X3/28 = BAS
misc001
misc002
Le sous-menu "V/f quick" comprend
les codes nécessaires pour la mise
en service d'une application en service d'une application
standard. Les entrées numériques
sont configurées par Lenze : sont configurées par Lenze :
X3/E1, X3/E2 : activation de
consignes fixes (JOG)
X3/E3 : activation du freinage en X3/E3 : activation du freinage en
courant continu (DCB)
0034 00
X3/E4 : rotation horaire/anti-horaire
0
Adapter la position de l'interrupteur
DIP sur le module E/S standard (voir
instructions de montage E/S
standard).
Activation :
X3/E1 = HAUT, X3/E2 = BAS
Activation :
X3/E1 = BAS, X3/E2 = HAUT
Activation :
X3/E1 = HAUT, X3/E2 = HAUT
