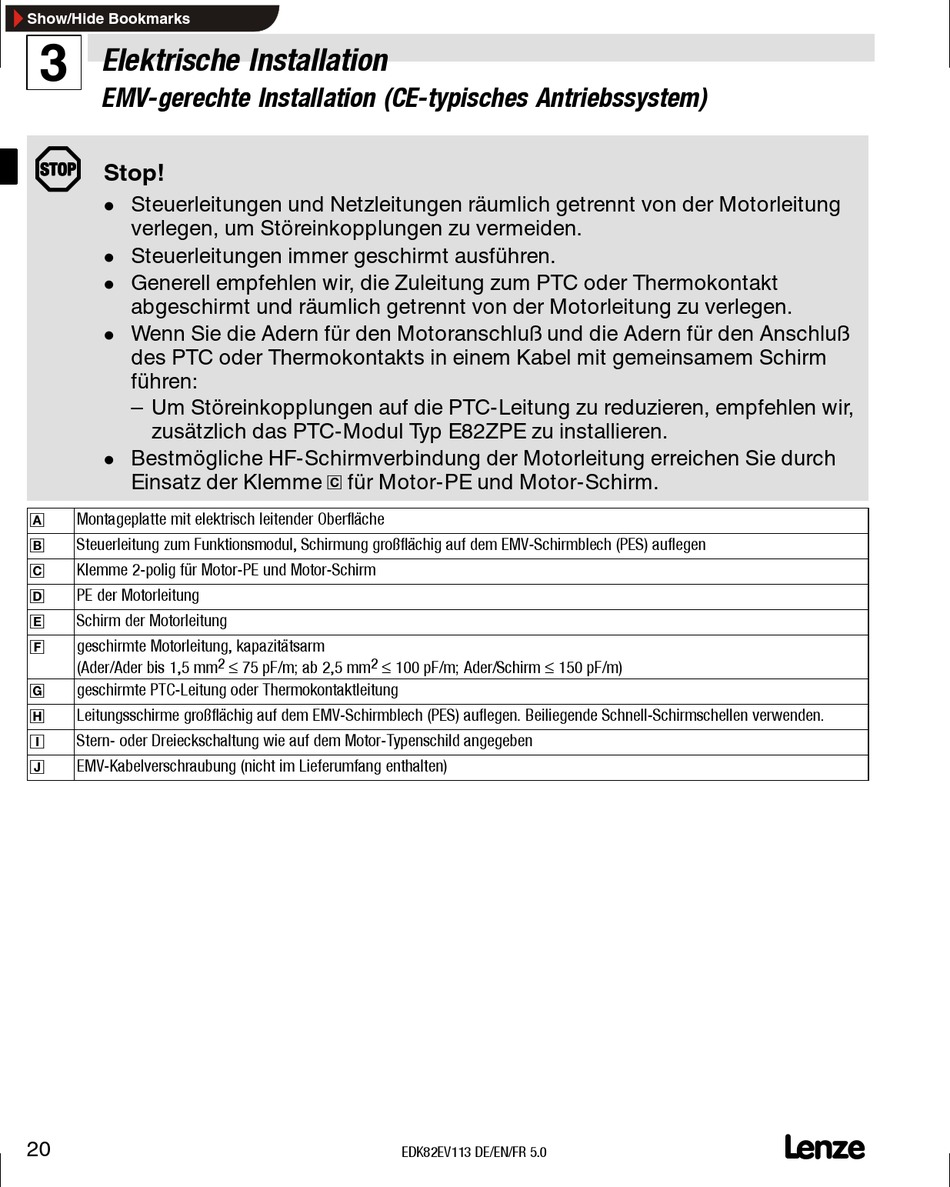

Elektrische Installation
3
EMV-gerechte Installation (CE-typisches Antriebssystem)
( ( ( (
Stop!
Steuerleitungen und Netzleitungen räumlich getrennt von der Motorleitung
l
verlegen, um Störeinkopplungen zu vermeiden.
Steuerleitungen immer geschirmt ausführen.
l
Generell empfehlen wir, die Zuleitung zum PTC oder Thermokontakt
l
abgeschirmt und räumlich getrennt von der Motorleitung zu verlegen.
Wenn Sie die Adern für den Motoranschluß und die Adern für den Anschluß
l
des PTC oder Thermokontakts in einem Kabel mit gemeinsamem Schirm
führen:
– Um Störeinkopplungen auf die PTC-Leitung zu reduzieren, empfehlen wir,
zusätzlich das PTC-Modul Typ E82ZPE zu installieren.
Bestmögliche HF-Schirmverbindung der Motorleitung erreichen Sie durch
l
Einsatz der Klemme
0
Montageplatte mit elektrisch leitender Oberfläche
1
Steuerleitung zum Funktionsmodul, Schirmung großflächig auf dem EMV-Schirmblech (PES) auflegen
2
Klemme 2-polig für Motor-PE und Motor-Schirm
3 PE der Motorleitung
4
Schirm der Motorleitung
5 geschirmte Motorleitung, kapazitätsarm
(Ader/Ader bis 1,5 mm
6
geschirmte PTC-Leitung oder Thermokontaktleitung
7
Leitungsschirme großflächig auf dem EMV-Schirmblech (PES) auflegen. Beiliegende Schnell-Schirmschellen verwenden.
8
Stern- oder Dreieckschaltung wie auf dem Motor-Typenschild angegeben
9 EMV-Kabelverschraubung (nicht im Lieferumfang enthalten)
20
2
für Motor-PE und Motor-Schirm.
2 ≤ 75 pF/m; ab 2,5 mm 2 ≤ 100 pF/m; Ader/Schirm ≤ 150 pF/m)
EDK82EV113 DE/EN/FR 5.0
