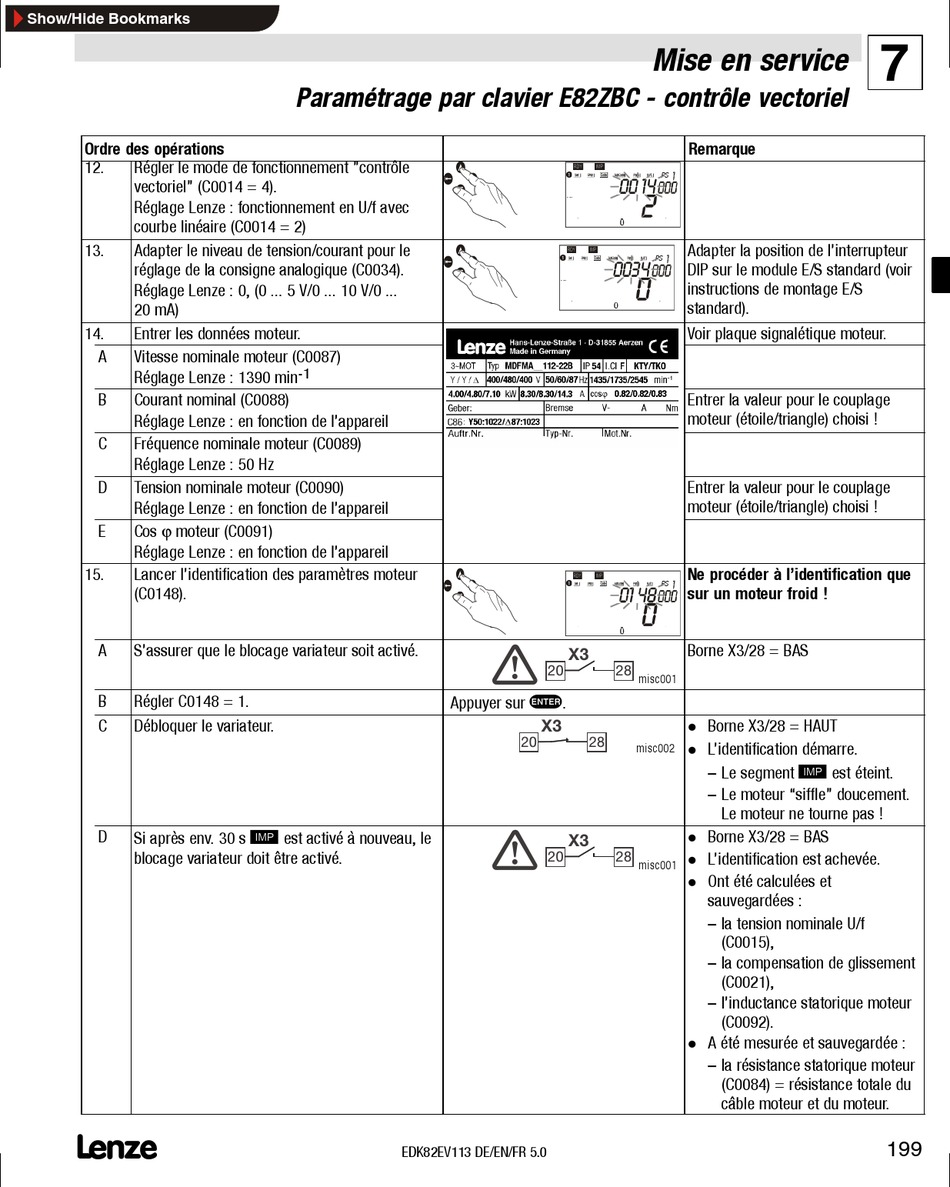

Ordre des opérations
12. Régler le mode de fonctionnement "contrôle
vectoriel" (C0014 = 4).
Réglage Lenze : fonctionnement en U/f avec
courbe linéaire (C0014 = 2)
13. Adapter le niveau de tension/courant pour le
réglage de la consigne analogique (C0034).
Réglage Lenze : 0, (0 ... 5 V/0 ... 10 V/0 ...
20 mA)
14. Entrer les données moteur.
A Vitesse nominale moteur (C0087)
Réglage Lenze : 1390 min
B Courant nominal (C0088)
Réglage Lenze : en fonction de l'appareil
C Fréquence nominale moteur (C0089)
Réglage Lenze : 50 Hz
D Tension nominale moteur (C0090)
Réglage Lenze : en fonction de l'appareil
Cos ϕ moteur (C0091)
E
Réglage Lenze : en fonction de l'appareil
15. Lancer l'identification des paramètres moteur
(C0148).
A S'assurer que le blocage variateur soit activé.
B Régler C0148 = 1.
C Débloquer le variateur.
D
Si après env. 30 s
blocage variateur doit être activé.
L
Paramétrage par clavier E82ZBC - contrôle vectoriel
-1
c
est activé à nouveau, le
EDK82EV113 DE/EN/FR 5.0
z
d c b
w x
Πj g f k i h PS
‚
m n o
p
y
q r
Hi
Lo
z
d c b
w x
Πj g f k i h PS
‚ m n o
p
y
q r
Hi
Lo
z
d c b
w x
Πj g f k i h PS
‚ m n o
y
p
q r
Hi
Lo
X3
20 28
v
Appuyer sur .
X3
20 28
X3
20 28
Mise en service
Remarque
e a
Hz
Adapter la position de l'interrupteur
e a
DIP sur le module E/S standard (voir
instructions de montage E/S
Hz
standard).
Voir plaque signalétique moteur.
Entrer la valeur pour le couplage
moteur (étoile/triangle) choisi !
Entrer la valeur pour le couplage
moteur (étoile/triangle) choisi !
Ne procéder à l'identification que
e a
sur un moteur froid !
Hz
Borne X3/28 = BAS
misc001
Borne X3/28 = HAUT
l
L'identification démarre.
misc002
l
c
– Le segment
– Le moteur "siffle" doucement.
Le moteur ne tourne pas !
Borne X3/28 = BAS
l
L'identification est achevée.
l
misc001
Ont été calculées et
l
sauvegardées :
– la tension nominale U/f
(C0015),
– la compensation de glissement
(C0021),
– l'inductance statorique moteur
(C0092).
A été mesurée et sauvegardée :
l
– la résistance statorique moteur
(C0084) = résistance totale du
câble moteur et du moteur.
7
est éteint.
