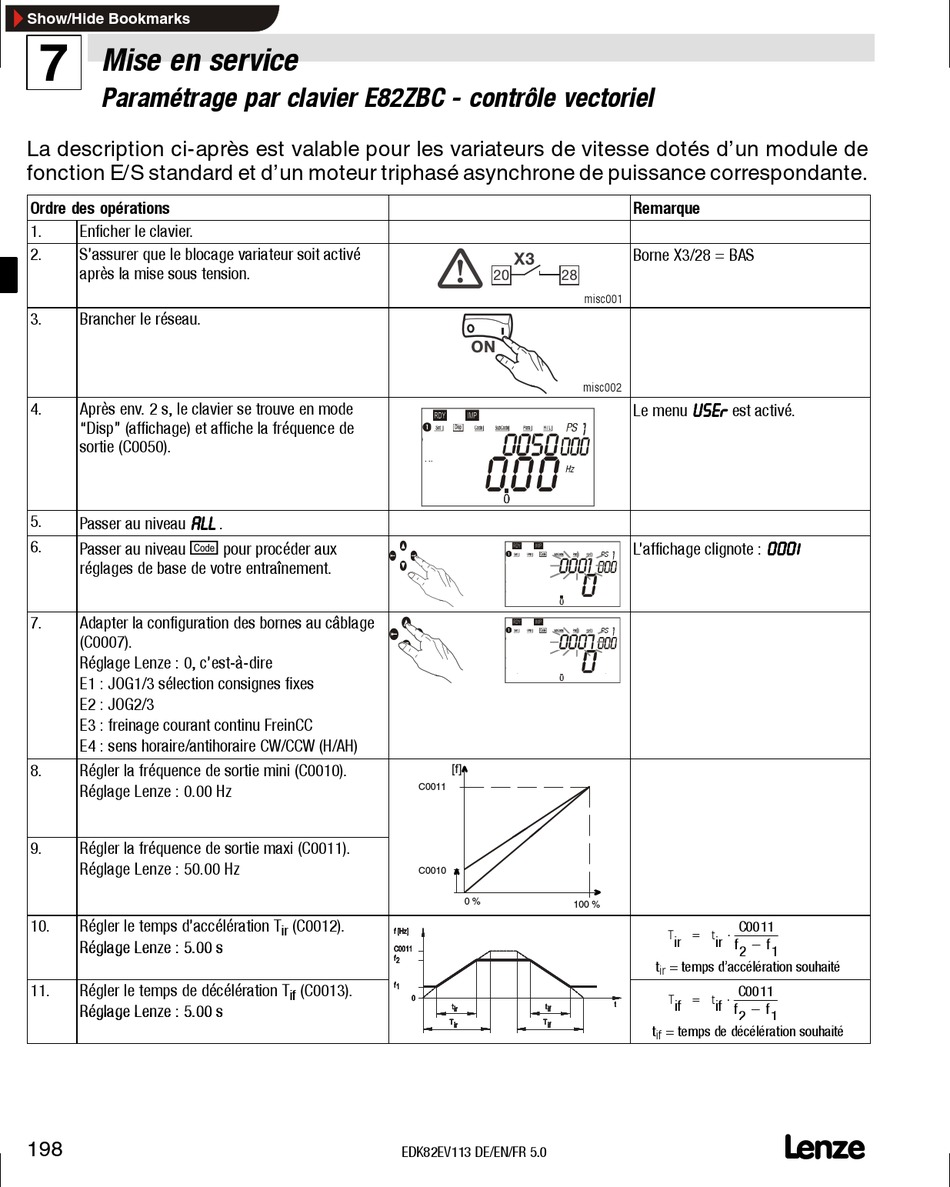

Mise en service
7
Paramétrage par clavier E82ZBC - contrôle vectoriel
La description ci-après est valable pour les variateurs de vitesse dotés d'un module de
fonction E/S standard et d'un moteur triphasé asynchrone de puissance correspondante.
Ordre des opérations
1. Enficher le clavier.
2. S'assurer que le blocage variateur soit activé
après la mise sous tension.
3. Brancher le réseau.
4. Après env. 2 s, le clavier se trouve en mode
"Disp" (affichage) et affiche la fréquence de
sortie (C0050).
5.
A A A A L L L L L L L L
Passer au niveau
f
6.
Passer au niveau
réglages de base de votre entraînement.
7. Adapter la configuration des bornes au câblage
(C0007).
Réglage Lenze : 0, c'est-à-dire
E1 : JOG1/3 sélection consignes fixes
E2 : JOG2/3
E3 : freinage courant continu FreinCC
E4 : sens horaire/antihoraire CW/CCW (H/AH)
8. Régler la fréquence de sortie mini (C0010).
Réglage Lenze : 0.00 Hz
9. Régler la fréquence de sortie maxi (C0011).
Réglage Lenze : 50.00 Hz
10. Régler le temps d'accélération T
Réglage Lenze : 5.00 s Réglage Lenze : 5.00 s
11. Régler le temps de décélération T
Réglage Lenze : 5.00 s Réglage Lenze : 5.00 s
198
.
pour procéder aux
w x
w x
(C0012).
ir
(C0013).
if
X3
20 28
ON
d c b e a
Œ
j g f k i h PS
‚ m n o
p
q r
Hi
Hz
Lo
z
d c b e
Œ
j g f k i h PS
y
‚ m n o
p
q r
Hi
Lo
z
d c b e
Œ
j g f k i h PS
‚ m n o
y p
q r
Hi
Lo
[f]
C0011
C0010
0 %
100 %
EDK82EV113 DE/EN/FR 5.0
Remarque
Borne X3/28 = BAS
misc001
misc002
U U U U S S S S E E E E r r r r
Le menu est activé.
L'affichage clignote :
a
Hz
a
Hz
C0011
T = t
⋅
ir ir
f 2 − f 1
t = temps d'accélération souhaité
ir
C0011
T = t ⋅
if if
f 2 − f 1
t = temps de décélération souhaité
if
0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1
