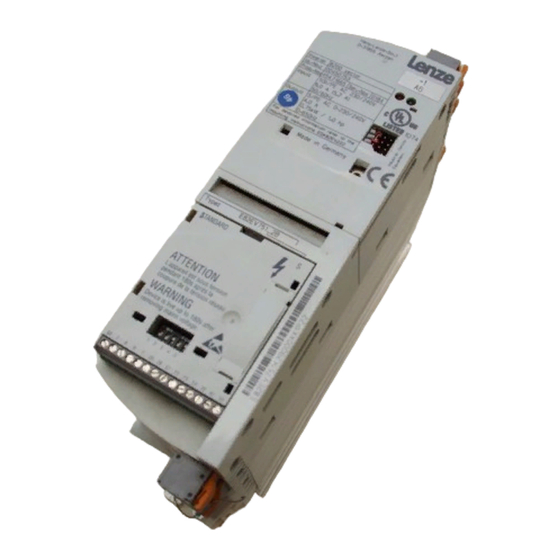

Inhaltszusammenfassung für Lenze 8200 vector
- Seite 2 Die Betriebsanleitung mit ausführlicher Information zum Frequenzumrichter 8200 vector können Sie bei Ihrem Lenze-Vertriebspartner bestellen. Detailed Operating Instructions for the 8200 vector can be ordered directly from Lenze or Lenze representatives. Les instructions de mise en service comprenant une description complète du convertisseur de fréquence 8200 vector peuvent être commandées auprès de votre agence Lenze.
- Seite 4 (Auslieferungszustand). – Ohne die FIF-Abdeckkappe ist der 8200 vector gesperrt (Keypad: Da der 8200 vector ohne Funktionsmodul keine Steuerklemmen hat, kann Starten und Stoppen während des Betriebs auch über Netzschalten erfolgen. – Bei zyklischen Schaltvorgängen: Pausenzeit von 3 Minuten beachten!
-
Seite 5: Inhaltsverzeichnis
Show/Hide Bookmarks Inhalt Sicherheitshinweise ........Lieferumfang . -
Seite 6: Sicherheitshinweise
Allgemeine Sicherheits- und Anwendungshinweise für Lenze-Antriebsregler (gemäß Niederspannungsrichtlinie 73/23/EWG) 1. Allgemein Lenze-Antriebsregler (Frequenzumrichter, Servo-Umrichter, Stromrichter) können während des Betriebs - ihrer Schutzart entsprechend - spannungsführende, auch bewegliche oder rotierende Teile haben. Oberflächen können heiß sein. Bei unzulässigem Entfernen der erforderlichen Abdeckung, bei unsachgemäßem Einsatz, bei falscher Installation oder Bedienung besteht die Gefahr von schweren Personen- oder Sachschäden. - Seite 7 UL-Anlagen gelten. Die Dokumentation enthält spezielle Hinweise zu UL. 7. Sicherer Halt Die Variante V004 der Antriebsregler 9300 und 9300 vector und die Variante Bx4x der Antriebsregler 8200 vector unterstützt die Funktion ”Sicherer Halt”, Schutz gegen unerwarteten Anlauf, nach den Anforderungen von Anhang I Nr.
- Seite 8 Show/Hide Bookmarks Sicherheitshinweise Restgefahren Perso- Überprüfen Sie vor Arbeiten am Antriebsregler, ob alle Leistungsklemmen, der Relaisausgang nen- und die Pins der Schnittstelle FIF spannungslos sind, da schutz – nach dem Netzabschalten die Leistungsklemmen U, V, W, +UG, -UG, BR1, BR2 und die Pins der Schnittstelle FIF noch mindestens 3 Minuten gefährliche Spannung führen.
-
Seite 9: Gestaltung Der Sicherheitshinweise
Show/Hide Bookmarks Sicherheitshinweise Gestaltung der Sicherheitshinweise Alle Sicherheitshinweise in dieser Anleitung sind einheitlich aufgebaut: (kennzeichnet die Schwere der Gefahr) Signalwort Hinweistext (beschreibt die Gefahr, gibt Hinweise, wie sie vermieden werden kann) verwendete Piktogramme Signalwörter Warnung vor Gefahr! Warnt vor unmittelbar drohender Gefahr. Warnung vor gefährlicher Personen-... -
Seite 10: Lieferumfang
X1.1 X1.2 X2.1 X2.2 Æ 5 mm Æ 8 mm Æ 10 mm 8200vec002 Frequenzumrichter 8200 vector Montageanleitung ¶ 15 bzw. ¶ 17 Klemmleiste X1.1: Netzanschluß, DC-Einspeisung ¶ 19 Klemmleiste X1.2: Relaisausgang Klemmleiste X2.1: Motoranschluß, Anschluß Bremswiderstand (Option) ¶ 18 ¶... -
Seite 11: Technische Daten
Show/Hide Bookmarks Technische Daten Konformität Niederspannungsrichtlinie (73/23/EWG) Approbationen UL 508C Underwriter Laboratories (File-No. E132659) Power Conversion Equipment ab Gerätestand E82EVxxxKxBxxxXX 1F 14 Max. zulässige Motorleitungslänge Max. zulässige Motorleitungslänge Bei Netz-Bemessungsspannung Bei Netz Bemessungsspannung geschirmt: 50 m und Schaltfrequenz 8 kHz (ohne zusätzliche Ausgangsdrosseln) ungeschirmt: 100 m... - Seite 12 Show/Hide Bookmarks Technische Daten Leistung Leistung Netzspannung Netzspannung Netzstrom Netzstrom Ausgangsstrom wicht (60 s) E82EV251K2B 0.25 kW 3.4 A 1.7 A 2.6 A 0 8 kg 0.8 kg E82EV371K2B 0.37 kW 1/N/PE AC 230/240 V 5.0 A 2.4 A 3.6 A 1/N/PE AC 230/240 V E82EV551K2B 0.55 kW...
-
Seite 13: Mechanische Installation
Show/Hide Bookmarks Mechanische Installation Abmessungen bei Standard-Befestigung Abb. 1-1 4 Nm 35 lbin 8200vec004 Maße in mm Maße in mm E82EV251K2B 180 210 130...140 120...170 110...200 120 E82EV371K2B 6 5 27 5 6.5 27.5 E82EV551KxB 240 270 190...200 180...230 170...260 180 E82EV751KxB E82EV152KxB 250...260... -
Seite 14: Elektrische Installation
Show/Hide Bookmarks Elektrische Installation EMV-gerechte Installation Abb. 1-2 8200vec008 Stop! Steuerleitungen und Netzleitungen räumlich getrennt von der Motorleitung verlegen, um Störeinkopplungen zu vermeiden. Funktionsmodul (Option) Stern- oder Dreieckschaltung wie auf dem Motor-Typenschild angegeben EMV-Kabelverschraubung (nicht im Lieferumfang enthalten) geschirmte Motorleitung, kapazitätsarm (Ader/Ader ≤ 75 pF/m; Ader/Schirm ≤ 150 pF/m) Leitungsschirm großflächig auf PE-Potential legen (PES). - Seite 15 Show/Hide Bookmarks Elektrische Installation EMV-gerechte Installation Einhaltung der Anforderungen nach EN 61800-3/A11 Störaussendung Störaussendung Einhaltung der Grenzwertklassen A und B nach EN 55011 E82EVxxxKxB00x ohne zusätzliche Maßnahmen E82EVxxxKxB20x nur mit externen Filtermaßnahmen Tip! Wenn Sie die Adern für den Motoranschluß und die Adern für den Anschluß des PTC oder Thermokontakts in einem Kabel mit gemeinsamem Schirm führen, müssen Sie zusätzlich einen Ferritkern Typ EZZ0013 installieren: –...
-
Seite 16: Klemmleisten Verdrahten - Einfach Und Sicher
Show/Hide Bookmarks Elektrische Installation Klemmleisten verdrahten - einfach und sicher Die mitgelieferten Klemmleisten sind geprüft nach den Spezifikationen der DIN VDE 0627:1986-06 (in Teilen) DIN EN 60999:1994-04 (in Teilen) Geprüft wurden u. a. mechanische, elektrische und thermische Beanspruchung, Vibration, Leiterbe- schädigung, Leiterlockerung, Korrosion und Alterung. -
Seite 17: Netzanschluß 230 V/240 V
Show/Hide Bookmarks Elektrische Installation Netzanschluß 230 V/240 V Stop! Antriebsregler Typ E82EVxxxK2B nur an Netzspannung 1/N/PE AC 180 ... 264 V bzw. 3/PE AC 100 ... 264 V anschließen. Höhere Netzspannung zerstört den Antriebsregler! Der Ableitstrom gegen Erde (PE) ist > 3.5 mA. Nach EN 50178 ist eine Festinstallation erforderlich. -
Seite 18: Netzanschluß 230 V/240 V
Show/Hide Bookmarks Elektrische Installation Netzanschluß 230 V/240 V Sicherungen und Leitungsquerschnitte Netz Netz Installation nach EN 60204-1 Installation nach UL Schmelzsi- Sicherungs- L1, L2, L3, N, PE Schmelzsi- L1, L2, L3, N, PE cherung automat cherung [AWG] M10 A C10 A 10 A E82EV251K2B E82EV371K2B 1/N/PE AC... - Seite 19 Show/Hide Bookmarks Elektrische Installation Netzanschluß 400 V E82EV551K4B E82EV751K4B E82EV152K4B X1.1 E82EV222K4B X1.1 L3 PE +UG -UG L2/N Abb. 1-4 L1 L2 3/PE AC 400 V 8200vec011 X1.1/+UG, X1.1/-UG DC-Einspeisung (DC-Verbundbetrieb siehe Betriebsanleitung) Sicherungen und Leitungsquerschnitte Netz Netz Installation nach EN 60204-1 Installation nach UL Schmelzsi- Sicherungs-...
-
Seite 20: Anschluß Motor / Bremswiderstand
Kapazitätsarme Motorleitungen verwenden! (Ader/Ader ≤ 75 pF/m, Ader/Schirm ≤ 150 pF/m) Möglichst kurze Motorleitungen wirken sich positiv auf das Antriebsverhalten aus! HF-Schirmabschluß durch PE-Anbindung über Schirmschelle bzw. EMV-Kabelverschraubung X2.1/PE Ausgangsseitige Erdung des 8200 vector X2.1/BR1, Anschlußklemmen Bremswiderstand X2.1/BR2 (Informationen zum Betrieb mit Bremswiderstand: siehe Betriebsanleitung) X2.2/T1,... -
Seite 21: Anschluß Relaisausgang
Anschluß Relaisausgang Abb. 1-6 8200vec013 Funktion Meldung Relaisstellung Technische Daten geschaltet (Lenze-Einstellung) X1.2/K11 Relaisausgang Öffner geöffnet TRIP AC 250 V/3 A AC 250 V/3 A X1.2/K12 Relais-Mittelkontakt DC 24 V/2 A DC 24 V/2 A ... DC 240 V/0.22 A DC 240 V/0 22 A X1.2/K14 Relaisausgang Schließer... -
Seite 22: Funktionsmodul (Option)
Show/Hide Bookmarks Funktionsmodul (Option) Montage Gefahr! Die Pins der Schnittstelle FIF führen gefährliche Spannung! Montieren Sie das Funktionsmodul nur bei vom Netz getrenntem Antriebsregler. Warten Sie nach dem Trennen vom Netz mindestens 3 Minuten, bevor Sie mit den Arbeiten beginnen. 1. -
Seite 23: Demontage
Show/Hide Bookmarks Funktionsmodul (Option) Demontage Demontieren Sie ein Funktionsmodul nur, wenn es unbedingt notwendig ist (z. B. beim Austausch des Antriebsreglers). Die Stiftleiste, auf die das Funktionsmodul aufgesteckt wird, ist Teil der Kontaktführung des Antriebs- reglers. Sie ist nicht ausgelegt für wiederholtes Aufstecken und Abnehmen des Funktionsmoduls! Gefahr! Die Pins der Schnittstelle FIF führen gefährliche Spannung! Demontieren Sie das Funktionsmodul nur bei vom Netz getrenntem Antriebsregler. - Seite 24 Show/Hide Bookmarks Funktionsmodul (Option) Demontage 1. Antriebsregler vom Netz trennen und mindestens 3 Minuten warten! 2. Schraubendreher maximal 5 mm in die Öffnung oben am Funktionsmodul einführen. max. 5 mm! 3. Schraubendreher nach oben drücken und damit das Funk- tionsmodul ausrasten. So lange 3 min drücken, bis es “knackt”.
-
Seite 25: Kommunikationsmodul (Option)
Show/Hide Bookmarks Kommunikationsmodul (Option) Montage/Demontage Kommunikationsmodul auf die Schnitt- stelle AIF aufstecken bzw. davon abzie- hen. Das ist auch während des Betriebs mög- lich. 8200vec073 Spannungsversorgung extern Ab Gerätestand E82EVxxxKxBxxXX 1F 14 Spannungsversorgung über können Sie die Kommunikationsmodule interne Spannungsquelle (Lieferzustand) auch über die interne Spannungsquelle auch über die interne Spannungsquelle... -
Seite 26: Inbetriebnahme
Show/Hide Bookmarks Inbetriebnahme Parametrieren mit dem Keypad Das Keypad ist als Zubehör erhältlich. Die vollständige Beschreibung des Keypad finden Sie im Falt- blatt, das jedem Keypad beiliegt. Funktionstasten Statusanzeigen Bargraph-Anzeige Funktionsleiste 1 Funktionsleiste 2 Parametersatz Änderung Änderung Codenummer möglich, möglich, wenn An- Subcodenummer zeige blinkt... - Seite 27 Tip! Über C0002 ”Parametersatz-Transfer/Lieferzustand herstellen” können Sie bequem Konfi- gurationen von Antriebsregler zu Antriebsregler transferieren oder wieder den Lieferzu- stand herstellen, indem Sie die Lenze-Einstellung laden (z. B. wenn Sie beim Parametrieren ’den roten Faden’ verloren haben). EDK82EV222 DE/EN/FR 6.0...
- Seite 28 Show/Hide Bookmarks Inbetriebnahme Parametrieren mit dem Keypad Wechsel zwischenden Menüs U U U U S S S S E E E E r r r r und A A A A L L L L L L L L USEr Œ...
- Seite 29 Show/Hide Bookmarks Inbetriebnahme Parametrieren mit dem Keypad Parameter in den Menüs ändern Schritt Tasten- Display Bemerkung Beispiel folge Regler Nur notwendig, wenn Sie Codes ändern wol- sperren len, die in der Codetabelle mit “[ ]” gekenn- zeichnet sind, z. B. [C0002]. Alle anderen Parameter können Sie während des Betriebs ändern.
- Seite 30 Show/Hide Bookmarks Inbetriebnahme Parametrieren mit dem Keypad Parametersatz wechseln Wenn Sie Codes in einem Parametersatz ändern wollen, wechseln Sie über das Keypad in den entspre- chenden Parametersatz. Beachten Sie, daß einige Codes in allen Parametersätzen gleich eingestellt sind, d. h. die Einstellung in Parametersatz 1 gilt für alle Parametersätze. Diese Codes sind in der Code- tabelle mit einem “*”...
-
Seite 31: Wahl Der Richtigen Betriebsart
Show/Hide Bookmarks Inbetriebnahme Wahl der richtigen Betriebsart Für Standardanwendungen hilft Ihnen die folgende Tabelle, die richtige Betriebsart zu wählen. Sie kön- nen wählen zwischen U/f-Kennliniensteuerung, Vector-Regelung und sensorloserDrehmoment-Rege- lung: Die U/f-Kennliniensteuerung ist die klassische Betriebsart für Standardanwendungen. Mit der Vector-Regelung erzielen Sie gegenüber der U/f-Kennliniensteuerung verbesserte Antriebsei- genschaften durch: höheres Drehmoment über den gesamten Drehzahlbereich höhere Drehzahlgenauigkeit und höhere Rundlaufgüte... - Seite 32 Show/Hide Bookmarks Inbetriebnahme Wahl der richtigen Betriebsart Anwendung Betriebsart C0014 empfohlen alternativ Einzelantriebe mit stark wechselnden Lasten mit Schweranlauf mit Drehzahlregelung (Drehzahlrückführung) mit hoher Dynamik (z. B. Positionier- und Zustellantriebe) mit Drehmoment-Sollwert mit Drehmomentbegrenzung (Leistungsregelung) Drehstrom-Reluktanzmotoren Drehstrom-Verschiebeankermotoren Drehstrommotoren mit fest zugeordneter Frequenz-Spannungskennlinie Pumpen- und Lüfterantriebe mit quadratischer Lastkennlinie -2- / -4- Gruppenantriebe...
-
Seite 33: Vor Dem Ersten Einschalten
Show/Hide Bookmarks Inbetriebnahme Vor dem ersten Einschalten Tip! Halten Sie die jeweilige Einschaltreihenfolge ein. Bei Störungen während der Inbetriebnahme hilft Ihnen das Kapitel ”Störungen erkennen und beseitigen”. Um Personenschäden oder Sachschäden zu vermeiden, überprüfen Sie ..vor dem Zuschalten der Netzspannung: Die Verdrahtung auf Vollständigkeit, Kurzschluß... -
Seite 34: Lineare U/F-Kennliniensteuerung
Passen Sie die Klemmenkonfigura- Œ j g f k i h PS tion an die Verdrahtung an (C0007) ‚ m n o Lenze-Einstellung: -0-, d. h. E1: JOG1/3 Auswahl Festfrequenzen E2: JOG2/3 E3: DCB Gleichstrombremse E4: CW/CCW Rechtslauf/Linkslauf EDK82EV222 DE/EN/FR 6.0... - Seite 35 13. Stellen Sie die U -Anhebung ein Die Lenze-Einstellung ist (C0016) für alle gängigen Anwen- dungen geeignet Lenze-Einstellung: hängt ab vom Antriebsreglertyp C0015 14. Wenn Sie weitere Einstellungen vor- Z. B. Festfrequenzen (JOG) (C0037, Die wichtigsten Codes im nehmen wollen, müssen Sie in das C0038, C0039), Ablaufzeit für Quick-...
-
Seite 36: Vector-Regelung
Passen Sie die Klemmenkonfigura- Œ j g f k i h PS tion an die Verdrahtung an (C0007) ‚ m n o Lenze-Einstellung: -0-, d. h. E1: JOG1/3 Auswahl Festfrequenzen E2: JOG2/3 E3: DCB Gleichstrombremse E4: CW/CCW Rechtslauf/Linkslauf EDK82EV222 DE/EN/FR 6.0... - Seite 37 Show/Hide Bookmarks Inbetriebnahme Vector-Regelung Einschaltreihenfolge Bemerkung Stellen Sie die minimale Ausgangs- frequenz ein (C0010) C0011 Lenze-Einstellung: 0.00 Hz Stellen Sie die maximale Ausgangs- frequenz ein (C0011) C0010 Lenze-Einstellung: 50.00 Hz 100 % Stellen Sie die Hochlaufzeit T C0011 ⋅ (C0012) f 2 −...
- Seite 38 Show/Hide Bookmarks Inbetriebnahme Vector-Regelung Einschaltreihenfolge Bemerkung Geben Sie die Motordaten ein Siehe Motor-Typenschild A. Motor-Bemessungsdrehzahl (C0087) Lenze-Einstellung: 1390 rpm B. Motor-Bemessungsstrom (C0088) Wert für die gewählte Mo- tor-Schaltungsart (Stern/ Lenze-Einstellung: geräteabhängig Dreieck) eintragen! C. Motor-Bemessungsfrequenz (C0089) Lenze-Einstellung: 50 Hz D. Motor-Bemessungsspannung Wert für die gewählte Mo-...
- Seite 39 Show/Hide Bookmarks Inbetriebnahme Vector-Regelung Einschaltreihenfolge Bemerkung Stellen Sie ggf. weitere Parameter Z. B. Festfrequenzen (JOG) (C0037, C0038, C0039), Ablaufzeit für Quick- stop (QSP) (C0105) oder Motortem- peratur-Überwachung aktivieren (C0119) Wenn Sie alle Parameter eingestellt haben: Sollwert vorgeben Z. B. über Potentiometer an Klem- men 7, 8, 9 Regler freigeben Klemme X3/28 = HIGH...
-
Seite 40: Vector-Regelung Optimieren
Show/Hide Bookmarks Inbetriebnahme Vector-Regelung optimieren Die Vector-Regelung ist nach der Motorparameter-Identifizierung in der Regel ohne weitere Maßnah- men betriebsfähig. Sie müssen die Vector-Regelung nur bei folgendem Antriebsverhalten optimieren: Antriebsverhalten Abhilfe Bemerkung Rauher Motorlauf und Motorstrom 1. Motorinduktivität (C0092) um 10 % verrin- C0092 max. -
Seite 41: Codetabelle (Auszug)
U U U U S S S S E E E E r r r r ist nach jedem Netzeinschalten aktiv. Bezeichnung Bezeichnung des Code Lenze Lenze-Einstellung (Wert bei Auslieferung oder nach Wiederherstellen des Lieferzustands mit C0002) à Die Spalte ”WICHTIG” enthält weitere Information Auswahl 99 min. - Seite 42 Show/Hide Bookmarks Inbetriebnahme Codetabelle (Auszug) Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl Parametersatz- Bereit PAR1 ... PAR4: C0002* verwaltung Parametersätze des Antriebsreglers U U U U S S S S E E E E r r r r PAR1 ... PAR4 enthal- ten auch die Parame- ter für die Funktions-...
- Seite 43 Show/Hide Bookmarks Inbetriebnahme Codetabelle (Auszug) Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl C0002* Parametersätze Mit dem Keypad können mit Keypad über- Sie die Parametersätze tragen PAR1 ... PAR4 zu ande- U U U U S S S S E E E E r r r r ren Antriebsreglern über-...
- Seite 44 Show/Hide Bookmarks Inbetriebnahme Codetabelle (Auszug) Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl C0002* eigene Grundein- PAR1 eigene Grundeinstellung Keypad unterstützt die ð stellung spei- Funktion ab Version chern E82ZC ... BBVB12 U U U U S S S S E E E E r r r r Sie können für die Para-...
- Seite 45 Show/Hide Bookmarks Inbetriebnahme Codetabelle (Auszug) Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl Parameter nicht im EEPROM spei- Datenverlust nach C0003* Parameter nicht- chern Netzausschalten flüchtig speichern flüchtig speichern Parameter immer im EEPROM spei- Nach jedem Netzein- chern schalten aktiv Zyklisches Ändern von Parametern über...
- Seite 46 Show/Hide Bookmarks Inbetriebnahme Codetabelle (Auszug) Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl C0007 C0007 Feste Konfigura- Feste Konfigura CW/CCW = Rechts- CW/CCW = Rechts tion digitale Ein- lauf/Linkslauf JOG2/3 JOG1/3 gänge U U U U S S S S E E E E r r r r...
- Seite 47 Show/Hide Bookmarks Inbetriebnahme Codetabelle (Auszug) Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl C0007 C0007 JOG1/3, JOG2/3 = JOG1/3, JOG2/3 = Auswahl Festsoll- -11- DOWN werte werte U U U U S S S S E E E E r r r r...
- Seite 48 AIN2 gangsfrequenz U U U U S S S S E E E E r r r r 87 Hz Drehzahlstellbereich à à 1 : 6 für Lenze-Ge- triebemotoren: Bei Betrieb mit Lenze- Getriebemotoren unbe- dingt einstellen. C0012 Hochlaufzeit 5.00 0.00...
- Seite 49 Show/Hide Bookmarks Inbetriebnahme Codetabelle (Auszug) Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl C0017 Ansprechschwelle 0.00 0.00 {Hz} 650.00 Application-I/O unter- stützt 650 Hz ab Version E82AF ... XXVB21 Schwelle bezogen auf den Sollwert, nicht auf die aktuelle Ausgangs- frequenz! C0018 C0018...
- Seite 50 Show/Hide Bookmarks Inbetriebnahme Codetabelle (Auszug) Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl C0034* Bereich Sollwert- Jumperstellung des vorgabe Funktionsmoduls beachten! Application-I/O U U U U S S S S E E E E r r r r 1 X3/1U, X3/1I Spannung unipolar 0 ...
- Seite 51 Show/Hide Bookmarks Inbetriebnahme Codetabelle (Auszug) Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl C0061* Temperatur Kühl- { ° C} 255 Nur Anzeige körper Wenn > +80 °C: – Antriebsregler setzt O O O O H H H H Warnung – Schaltfrequenz wird...
- Seite 52 Show/Hide Bookmarks Inbetriebnahme Codetabelle (Auszug) Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl C0107 Haltezeit DCB 999.00 1.00 999.00 Haltezeit, wenn DCB von extern über Klemme oder = ∞ Steuerwort ausgelöst wird C0111 Konfiguration Ausgangsfrequenz mit Schlupf Weitere Einstellungen Analogausgang (MCTRL1-NOUT+SLIP) siehe Betriebsanleitung...
- Seite 53 Show/Hide Bookmarks Inbetriebnahme Codetabelle (Auszug) Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl C0140* Additiver Fre- -650.00 {Hz} 650.00 Application-I/O unter- quenz-Sollwert stützt 650 Hz ab Version (NSET1-NADD) E82AF ... XXVB21 Vorgabe über Funk- tion des Keypad oder Parameterkanal Wert wird nichtflüch- tig (d.
- Seite 54 Show/Hide Bookmarks Inbetriebnahme Codetabelle (Auszug) Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl Bereit Nur bei kaltem Motor C0148* Motorparameter identifizieren durchführen! 1. Regler sperren, war- ten bis Antrieb steht 2. In C0087, C0088, C0089 C0090 C0089, C0090, Identifizierung starten C0091 die korrekten...
- Seite 55 Show/Hide Bookmarks Inbetriebnahme Codetabelle (Auszug) Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl TRIP-Reset durch Netzschalten, C0170 Konfiguration TRIP-Reset über TRIP-Reset , LOW–Flanke an X3/28, über Funktionsmodul oder Funktionsmodul oder über Kommu- Kommunikationsmo- nikationsmodul dul mit C0043, dul mit C0043, C0410/12 d C0410/12 oder wie -0- und zusätzlich Auto-TRIP-...
- Seite 56 Show/Hide Bookmarks Inbetriebnahme Codetabelle (Auszug) Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl C0239 untere Frequenz- -650.0 -650.00 {Hz} 650.00 Application-I/O unter- begrenzung stützt 650 Hz ab Version E82AF ... XXVB21 Wird unabhängig vom Sollwert grundsätzlich nicht unterschritten C0265* Konfiguration Mo- Startwert = power off...
- Seite 57 Show/Hide Bookmarks Inbetriebnahme Codetabelle (Auszug) Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl C0410 Freie Konfigura- Verknüpfung externer Signalquellen tion digitale Ein- mit internen Digitalsignalen gangssignale C0412 Freie Konfigura- Verknüpfung externer analoger Si- tion analoge Ein- gnalquellen mit internen Analogsi- gangssignale gnalen...
- Seite 58 Show/Hide Bookmarks Inbetriebnahme Codetabelle (Auszug) Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl C0517* Nach Netzschalten Menü U U U U S S S S E E E E r r r r oder in der Funktion d i d F kti...
-
Seite 59: Störungen Erkennen Und Beseitigen
Show/Hide Bookmarks Störungen erkennen und beseitigen Fehlverhalten des Antriebs Fehlverhalten Ursache Abhilfe Motor dreht nicht Zwischenkreisspannung zu niedrig Netzspannung prüfen (Rote LED blinkt im 0.4 s Takt; Anzeige Keypad: L L L L U U U U Antriebsregler gesperrt Reglersperre aufheben, Reglersperre kann über mehrere Quellen gesetzt (Grüne LED blinkt, Anzeige Keypad: sein... - Seite 60 Show/Hide Bookmarks Störungen erkennen und beseitigen Fehlverhalten des Antriebs Fehlverhalten Ursache Abhilfe Motor nimmt zu- Motor nimmt zu Einstellung von C0016 zu groß gewählt Einstellung korrigieren viel Strom auf viel Strom auf Einstellung von C0015 zu klein gewählt Einstellung korrigieren C0084, C0087, C0088, C0089, C0090, C0091 Manuell anpassen oder Motorparame- und/oder C0092 nicht an die Motordaten ange-...
-
Seite 61: Störungsmeldungen
Show/Hide Bookmarks Störungen erkennen und beseitigen Störungsmeldungen LED’s am Antriebsregler (Betriebszustandsanzeigen) Betriebszustand grün Antriebsregler freigegeben Netz eingeschaltet und automatischer Start gesperrt blinkt Antriebsregler gesperrt blinkt im 1-Sekunden-Takt Störung aktiv, Kontrolle in C0161 blinkt im 0,4-Sekunden-Takt Unterspannungsabschaltung blinkt schnell Motorparameter-Identifizierung wird durchgeführt Störungsmeldungen am Keypad oder im Parametrierprogramm Global Drive Control Anzeige Störung... - Seite 62 Slave antwortet nicht. Kommu- Systembus-Konfiguration prüfen nikations-Überwachungszeit überschritten Bei Betrieb mit Modul auf FIF: Rücksprache mit Lenze erforderlich Interner Fehler Funktionsmodul CAN Controller meldet Zustand Prüfen, ob Busabschluß vorhan- c c c c e e e e 6 6 6 6 Systembus (CAN) ”Warnung”...
- Seite 63 Show/Hide Bookmarks Störungen erkennen und beseitigen Störungsmeldungen Anzeige Störung Ursache Abhilfe Keypad PC 140 Fehlerhafte Para- Motor nicht angeschlossen Motor anschließen i i i i d d d d 1 1 1 1 meter-Identifizie- rung Ausfall einer/mehrerer Mo- Motorzuleitungen prüfen Fehler in Motor- L L L L P P P P 1 1 1 1 phase...
- Seite 64 Show/Hide Bookmarks Störungen erkennen und beseitigen Störungsmeldungen Anzeige Störung Ursache Abhilfe Keypad PC Überlast Antriebs- Zu kurz eingestellte Ablaufzeit Ablaufzeit verlängern O O O O C C C C 4 4 4 4 regler im Ablauf (C0013) Auslegung des externen Brems- widerstands prüfen Überlast Antriebs- Häufige und zu lange Überlast...
- Seite 65 Show/Hide Bookmarks Störungen erkennen und beseitigen Störungsmeldungen Anzeige Störung Ursache Abhilfe Keypad PC PTC-Überwachung O O O O H H H H 3 3 3 3 Motor zu warm durch unzulässig Antriebsauslegung prüfen (TRIP) hohe Ströme oder häufige und (wird nur generiert, zu lange Beschleunigungsvor- gänge wenn...
- Seite 66 P P P P r r r r 4 4 4 4 pad falsch übertra- Interne Störung Rücksprache mit Lenze erforderlich P P P P r r r r 5 5 5 5 Zeitfehler bei Para- Datenfluß vom Keypad oder vom...
- Seite 67 Show/Hide Bookmarks Störungen erkennen und beseitigen Störungsmeldungen EDK82EV222 DE/EN/FR 6.0...
