Funktionsmodul (Option)
6
Montage
Wichtige Hinweise
Die Antriebsregler haben in der Grundausführung keine Steuerklemmen. Es stehen ver-
schiedene I/O-Funktionsmodule für die Schnittstelle FIF zur Verfügung, um die Antriebs-
regler mit Steuerklemmen auszustatten.
Demontieren Sie ein Funktionsmodul nur, wenn es unbedingt notwendig ist (z. B. beim Aus-
tausch des Antriebsreglers).
Die Stiftleiste, auf die das Funktionsmodul aufgesteckt wird, ist Teil der Kontaktführung des
Antriebsreglers. Sie ist nicht ausgelegt für wiederholtes Aufstecken und Abnehmen des
Funktionsmoduls!

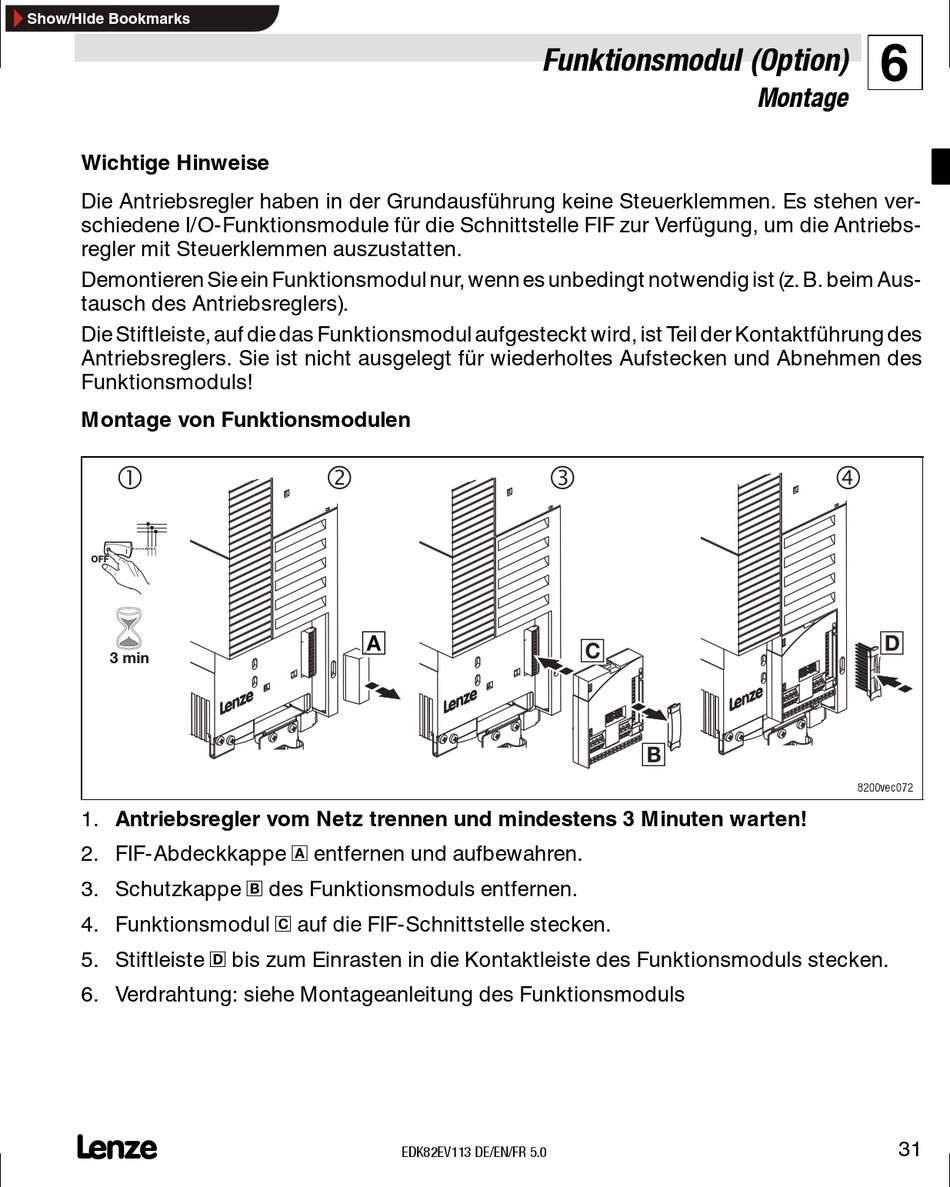

Montage von Funktionsmodulen
 ‚ ƒ „
OFF
3 min
-9-8200vec072
1. Antriebsregler vom Netz trennen und mindestens 3 Minuten warten!
2. FIF-Abdeckkappe 0 entfernen und aufbewahren.
3. Schutzkappe 1 des Funktionsmoduls entfernen.
4. Funktionsmodul 2 auf die FIF-Schnittstelle stecken.
5. Stiftleiste 3 bis zum Einrasten in die Kontaktleiste des Funktionsmoduls stecken.
6. Verdrahtung: siehe Montageanleitung des Funktionsmoduls
L
31
EDK82EV113 DE/EN/FR 5.0
