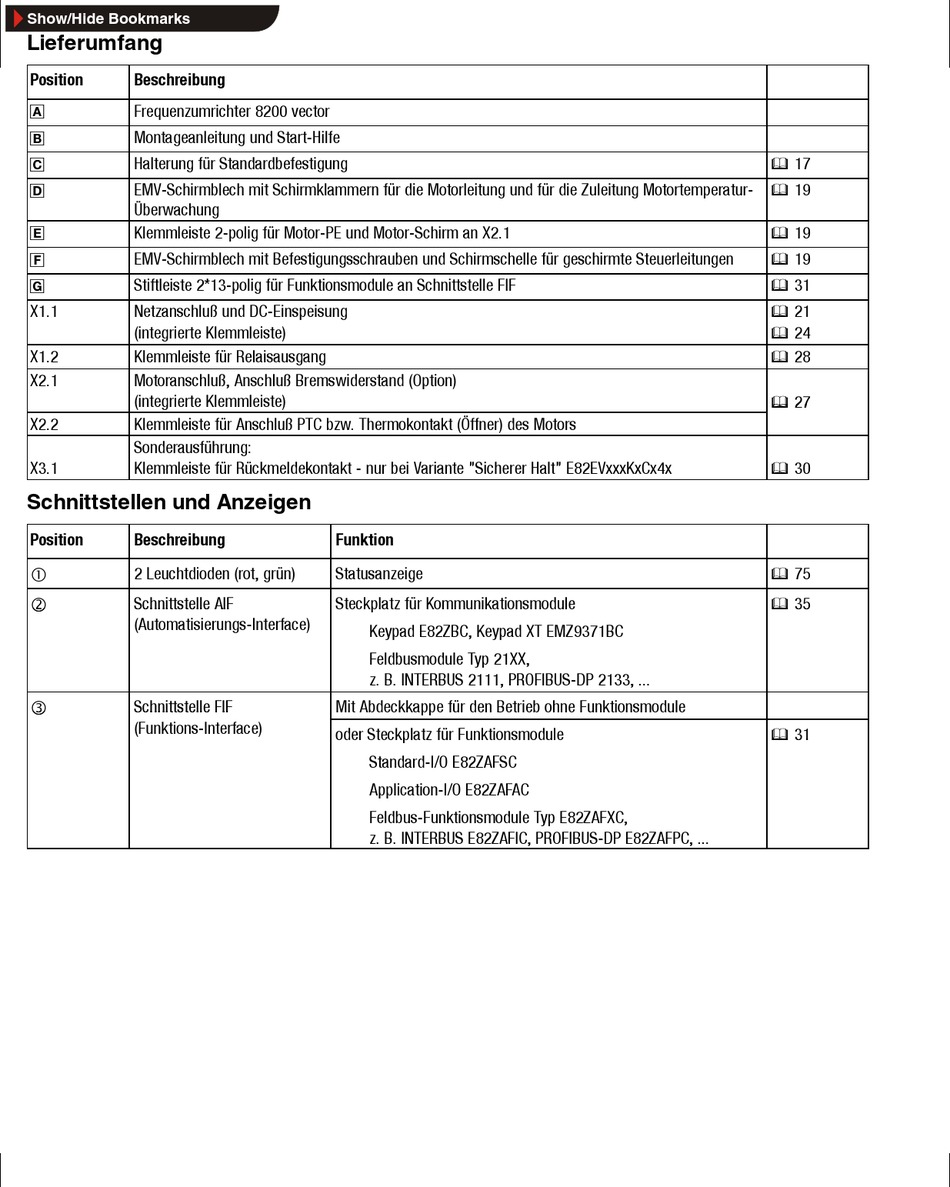

Lieferumfang
Position Beschreibung
0
Frequenzumrichter 8200 vector
1
Montageanleitung und Start-Hilfe
2
Halterung für Standardbefestigung
3
EMV-Schirmblech mit Schirmklammern für die Motorleitung und für die Zuleitung Motortemperatur-
Überwachung
4
Klemmleiste 2-polig für Motor-PE und Motor-Schirm an X2.1
5
EMV-Schirmblech mit Befestigungsschrauben und Schirmschelle für geschirmte Steuerleitungen
6
Stiftleiste 2*13-polig für Funktionsmodule an Schnittstelle FIF
X1.1 Netzanschluß und DC-Einspeisung
(integrierte Klemmleiste)
X1.2 Klemmleiste für Relaisausgang
X2.1 Motoranschluß, Anschluß Bremswiderstand (Option)
(integrierte Klemmleiste)
X2.2 Klemmleiste für Anschluß PTC bzw. Thermokontakt (Öffner) des Motors
Sonderausführung:
X3.1 Klemmleiste für Rückmeldekontakt - nur bei Variante "Sicherer Halt" E82EVxxxKxCx4x
Schnittstellen und Anzeigen
Position Beschreibung

2 Leuchtdioden (rot, grün)
‚ ‚
Schnittstelle AIF Schnittstelle AIF
(Automatisierungs-Interface)
ƒ ƒ
Schnittstelle FIF Schnittstelle FIF
(Funktions-Interface)
Funktion
Statusanzeige
Steckplatz für Kommunikationsmodule
Keypad E82ZBC, Keypad XT EMZ9371BC
Feldbusmodule Typ 21XX,
z. B. INTERBUS 2111, PROFIBUS-DP 2133, ...
Mit Abdeckkappe für den Betrieb ohne Funktionsmodule
oder Steckplatz für Funktionsmodule
Standard-I/O E82ZAFSC
Application-I/O E82ZAFAC
Feldbus-Funktionsmodule Typ E82ZAFXC,
z. B. INTERBUS E82ZAFIC, PROFIBUS-DP E82ZAFPC, ...
^ 17
^ 19
^ 19
^ 19
^ 31
^ 21
^ 24
^ 28
^ 27 ^ 27
^ 30
^ 75
^ 35 ^ 35
^ 31 ^ 31
