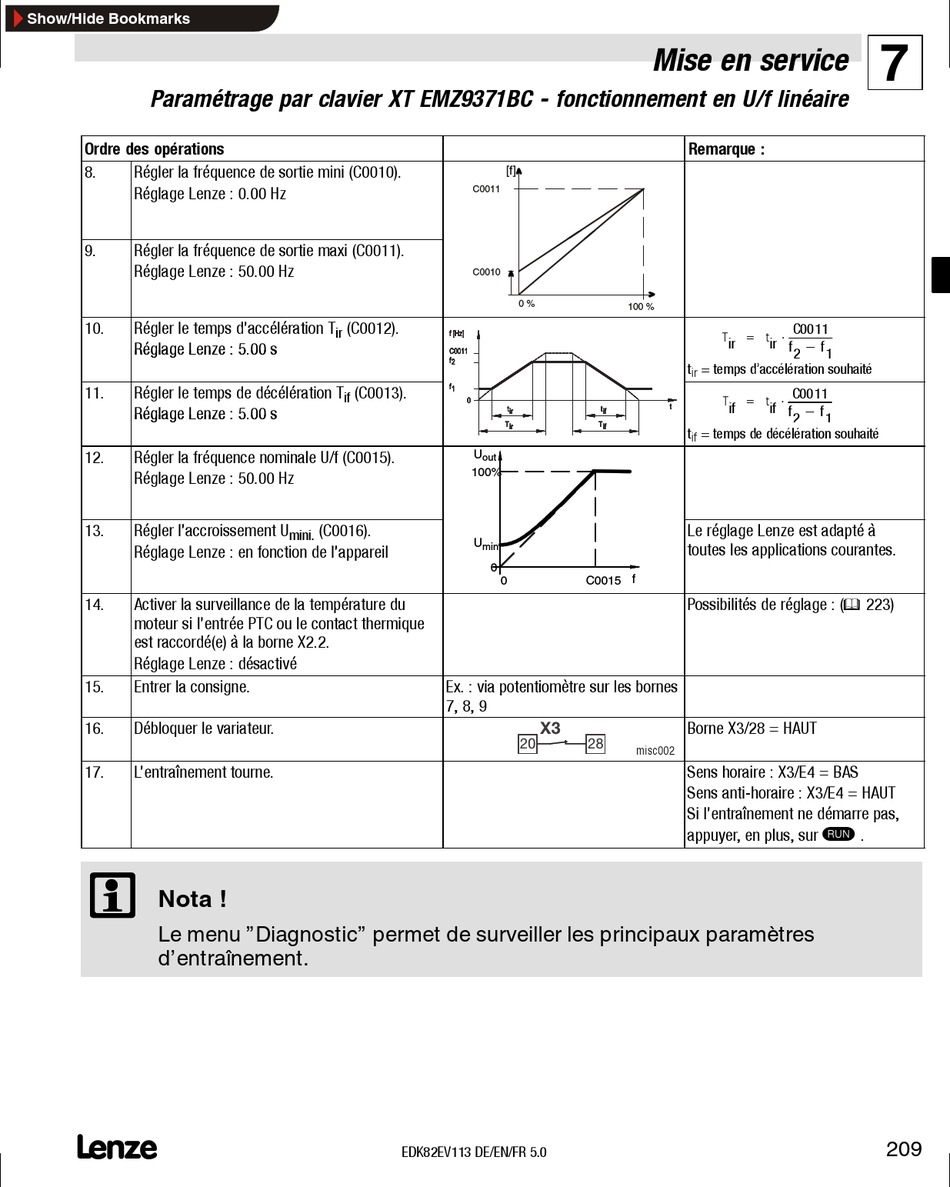

Paramétrage par clavier XT EMZ9371BC - fonctionnement en U/f linéaire
Ordre des opérations
8. Régler la fréquence de sortie mini (C0010).
Réglage Lenze : 0.00 Hz
9. Régler la fréquence de sortie maxi (C0011).
Réglage Lenze : 50.00 Hz
10. Régler le temps d'accélération T
Réglage Lenze : 5.00 s Réglage Lenze : 5.00 s
11. Régler le temps de décélération T
Réglage Lenze : 5.00 s Réglage Lenze : 5.00 s
12. Régler la fréquence nominale U/f (C0015).
Réglage Lenze : 50.00 Hz
13. Régler l'accroissement U
Réglage Lenze : en fonction de l'appareil
14. Activer la surveillance de la température du
moteur si l'entrée PTC ou le contact thermique
est raccordé(e) à la borne X2.2.
Réglage Lenze : désactivé
15. Entrer la consigne.
16. Débloquer le variateur.
17. L'entraînement tourne.
) ) ) )
Nota !
Le menu "Diagnostic" permet de surveiller les principaux paramètres
d'entraînement.
L
(C0012).
ir
(C0013).
if
(C0016).
mini.
Ex. : via potentiomètre sur les bornes
7, 8, 9
EDK82EV113 DE/EN/FR 5.0
[f]
C0011
C0010
0 %
100 %
U
out
100%
U
min
0
f
0 C0015
X3
20 28
misc002
Mise en service
Remarque :
C0011
T = t
⋅
ir ir
f 2 − f 1
t = temps d'accélération souhaité
ir
C0011
T = t
⋅
if if
f 2 − f 1
t = temps de décélération souhaité
if
Le réglage Lenze est adapté à
toutes les applications courantes.
Possibilités de réglage : ( ^ 223)
Borne X3/28 = HAUT
Sens horaire : X3/E4 = BAS
Sens anti-horaire : X3/E4 = HAUT
Si l'entraînement ne démarre pas,
U
appuyer, en plus, sur
7
.
