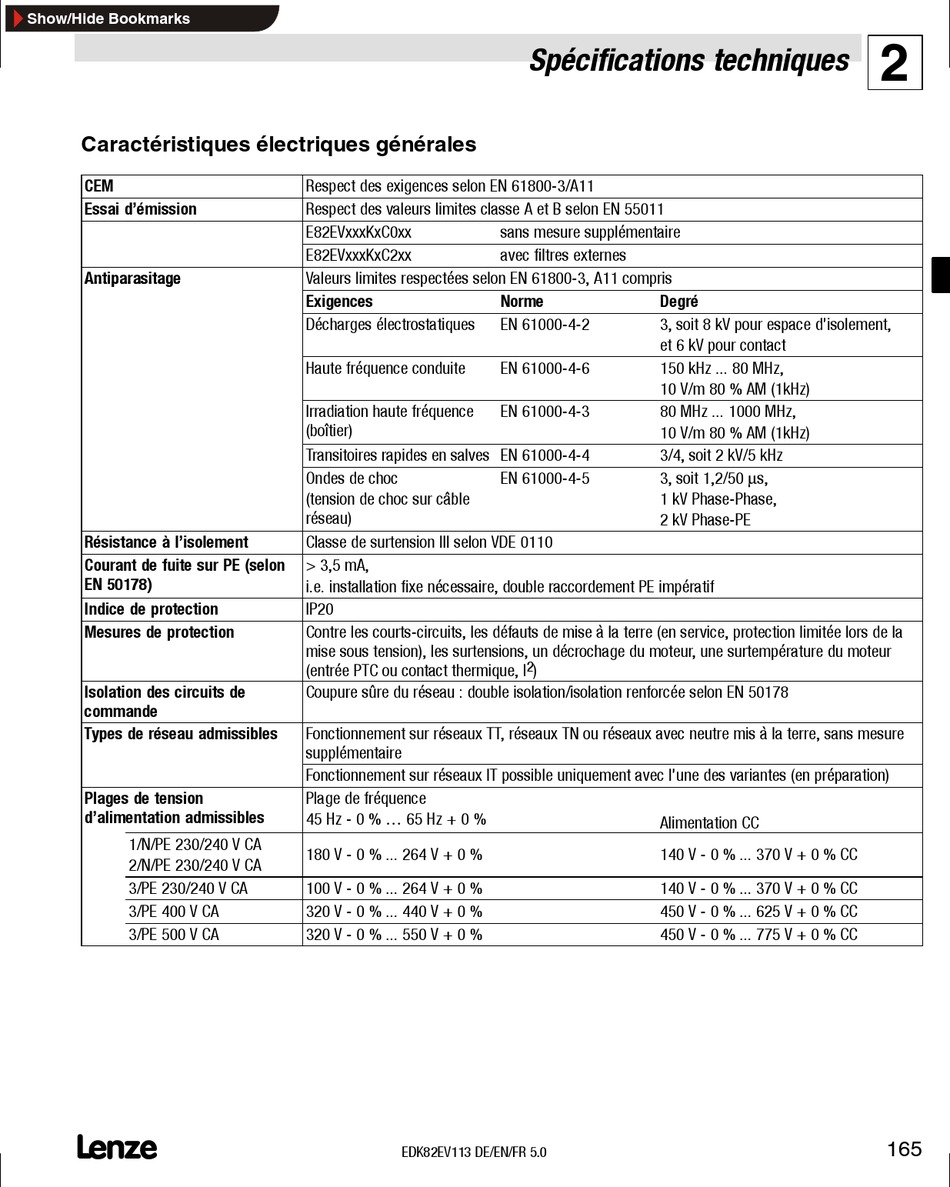

Lenze 8200 vector Montageanleitung Seite 165

Show/Hide Bookmarks
Caractéristiques électriques générales
CEM
Essai d'émission
Antiparasitage Antiparasitage
Résistance à l'isolement
Courant de fuite sur PE (selon
EN 50178)
Indice de protection
Mesures de protection
Isolation des circuits de
commande
Types de réseau admissibles
Plages de tension
d'alimentation admissibles
1/N/PE 230/240 V CA
2/N/PE 230/240 V CA
3/PE 230/240 V CA
3/PE 400 V CA
3/PE 500 V CA
L
Respect des exigences selon EN 61800-3/A11
Respect des valeurs limites classe A et B selon EN 55011
E82EVxxxKxC0xx
E82EVxxxKxC2xx
Valeurs limites respectées selon EN 61800-3, A11 compris
Exigences
Décharges électrostatiques
Haute fréquence conduite
Irradiation haute fréquence
(boîtier)
Transitoires rapides en salves EN 61000-4-4
Ondes de choc
(tension de choc sur câble
réseau)
Classe de surtension III selon VDE 0110
> 3,5 mA,
i.e. installation fixe nécessaire, double raccordement PE impératif
IP20
Contre les courts-circuits, les défauts de mise à la terre (en service, protection limitée lors de la
mise sous tension), les surtensions, un décrochage du moteur, une surtempérature du moteur
(entrée PTC ou contact thermique, I
Coupure sûre du réseau : double isolation/isolation renforcée selon EN 50178
Fonctionnement sur réseaux TT, réseaux TN ou réseaux avec neutre mis à la terre, sans mesure
supplémentaire
Fonctionnement sur réseaux IT possible uniquement avec l'une des variantes (en préparation)
Plage de fréquence
45 Hz - 0 % ¼ 65 Hz + 0 %
180 V - 0 % ... 264 V + 0 %
100 V - 0 % ... 264 V + 0 %
320 V - 0 % ... 440 V + 0 %
320 V - 0 % ... 550 V + 0 %
EDK82EV113 DE/EN/FR 5.0
Spécifications techniques
sans mesure supplémentaire
avec filtres externes
Norme Degré
EN 61000-4-2 3, soit 8 kV pour espace d'isolement,
et 6 kV pour contact
EN 61000-4-6 150 kHz ... 80 MHz,
10 V/m 80 % AM (1kHz)
EN 61000-4-3 80 MHz ... 1000 MHz,
10 V/m 80 % AM (1kHz)
3/4, soit 2 kV/5 kHz
3, soit 1,2/50 µ s,
EN 61000-4-5
1 kV Phase-Phase,
2 kV Phase-PE
2
)
Alimentation CC
140 V - 0 % ... 370 V + 0 % CC
140 V - 0 % ... 370 V + 0 % CC
450 V - 0 % ... 625 V + 0 % CC
450 V - 0 % ... 775 V + 0 % CC
2
