Funktionsmodul (Option)
6
Demontage

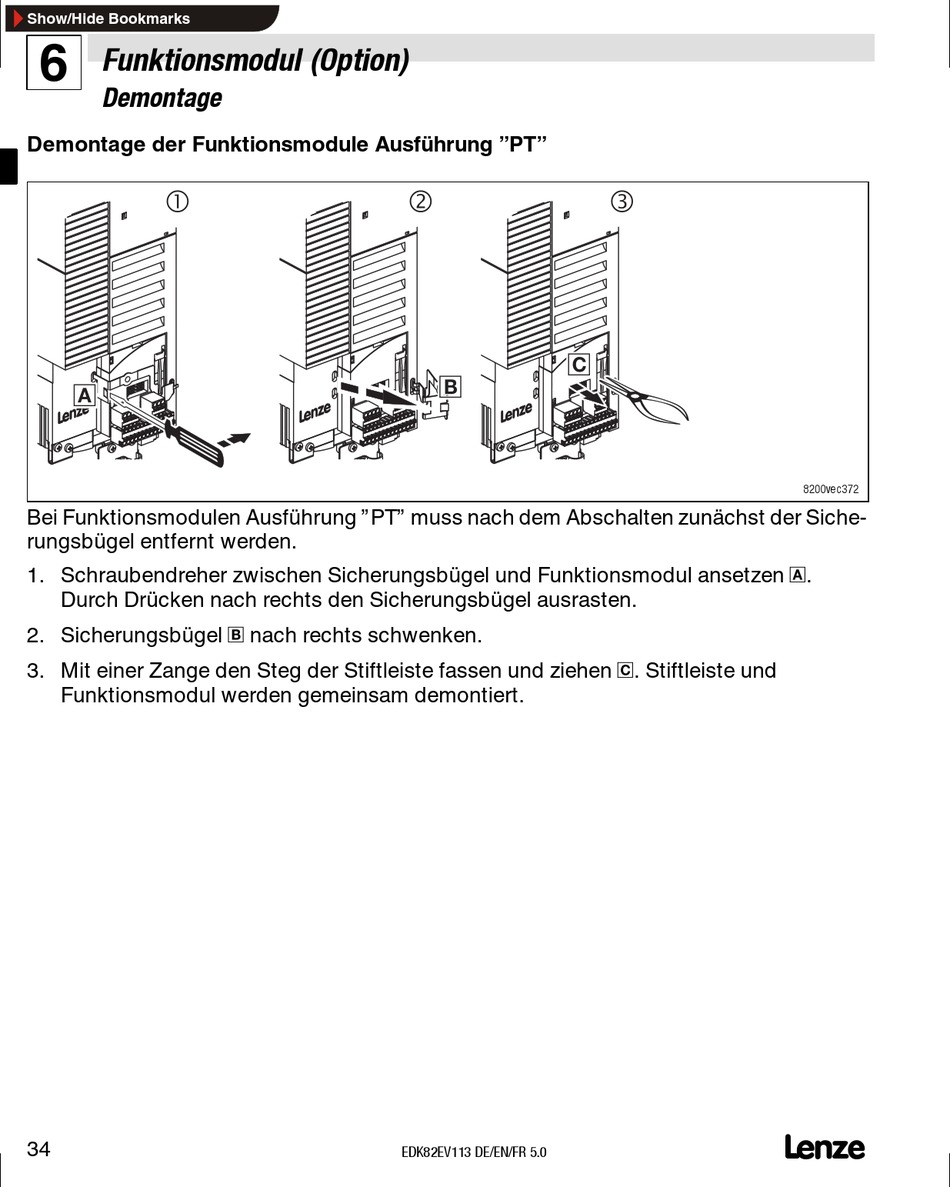

Demontage der Funktionsmodule Ausführung "PT"

Bei Funktionsmodulen Ausführung "PT" muss nach dem Abschalten zunächst der Siche-
rungsbügel entfernt werden.
1. Schraubendreher zwischen Sicherungsbügel und Funktionsmodul ansetzen 0.
Durch Drücken nach rechts den Sicherungsbügel ausrasten.
2. Sicherungsbügel 1 nach rechts schwenken.
3. Mit einer Zange den Steg der Stiftleiste fassen und ziehen 2. Stiftleiste und
Funktionsmodul werden gemeinsam demontiert.
34
‚
EDK82EV113 DE/EN/FR 5.0
ƒ
L
8200vec372
