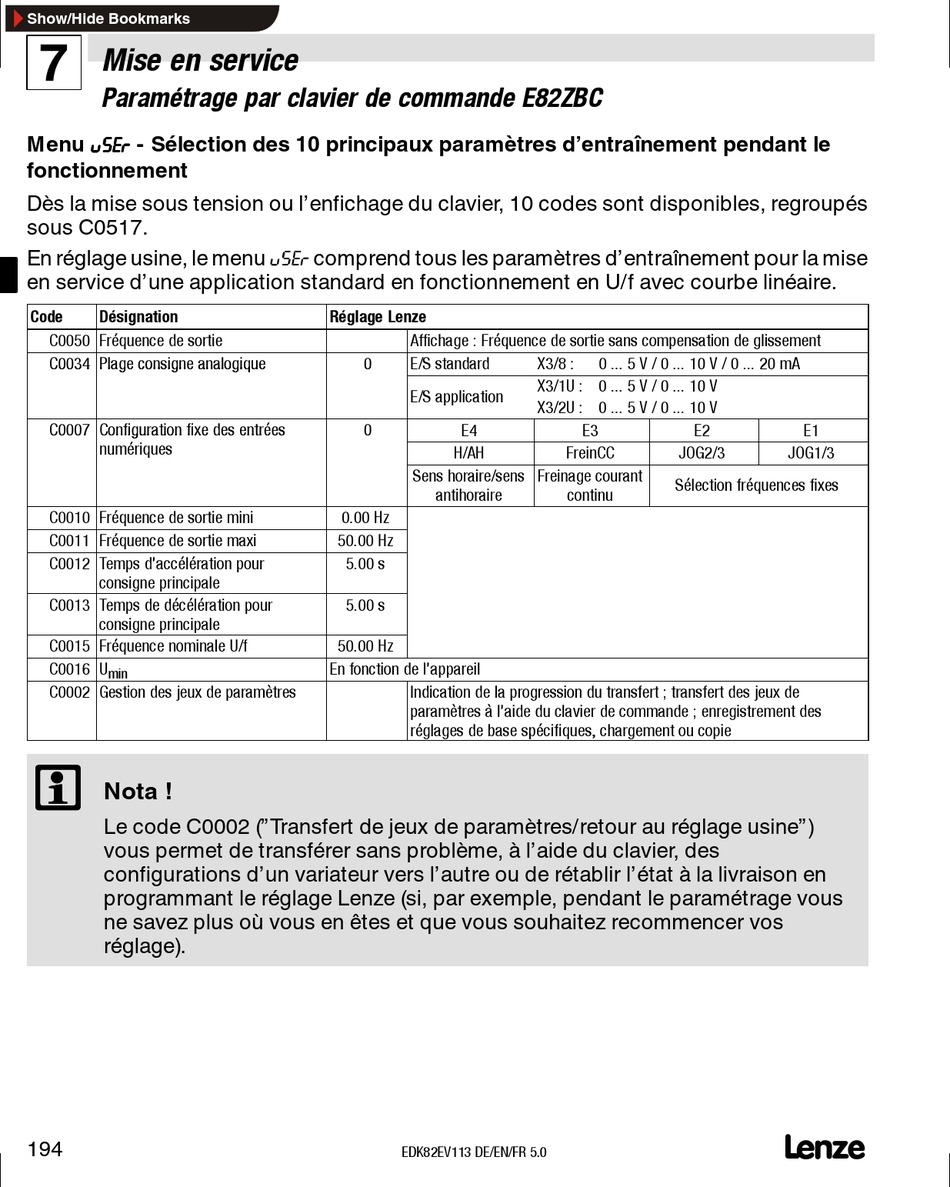

Mise en service
7
Paramétrage par clavier de commande E82ZBC
Menu u u u u s s s s e e e e r r r r - Sélection des 10 principaux paramètres d'entraînement pendant le
fonctionnement
Dès la mise sous tension ou l'enfichage du clavier, 10 codes sont disponibles, regroupés
sous C0517.
En réglage usine, le menu user comprend tous les paramètres d'entraînement pour la mise
en service d'une application standard en fonctionnement en U/f avec courbe linéaire.
Code Désignation
C0050 Fréquence de sortie
C0034 Plage consigne analogique C0034 Plage consigne analogique
C0007 Configuration fixe des entrées C0007 Configuration fixe des entrées
numériques q
C0010 Fréquence de sortie mini
C0011 Fréquence de sortie maxi
C0012 Temps d'accélération pour
consigne principale
C0013 Temps de décélération pour
consigne principale
C0015 Fréquence nominale U/f
C0016 U
min
C0002 Gestion des jeux de paramètres
) ) ) )
Nota !
Le code C0002 ("Transfert de jeux de paramètres/retour au réglage usine")
vous permet de transférer sans problème, à l'aide du clavier, des
configurations d'un variateur vers l'autre ou de rétablir l'état à la livraison en
programmant le réglage Lenze (si, par exemple, pendant le paramétrage vous
ne savez plus où vous en êtes et que vous souhaitez recommencer vos
réglage).
194
Réglage Lenze
Affichage : Fréquence de sortie sans compensation de glissement
0 0
E/S standard
E/S application
0 0 E4
H/AH
Sens horaire/sens
antihoraire
0.00 Hz
50.00 Hz
5.00 s
5.00 s
50.00 Hz
En fonction de l'appareil
Indication de la progression du transfert ; transfert des jeux de
paramètres à l'aide du clavier de commande ; enregistrement des
réglages de base spécifiques, chargement ou copie
EDK82EV113 DE/EN/FR 5.0
X3/8 : 0 ... 5 V / 0 ... 10 V / 0 ... 20 mA
X3/1U : 0 ... 5 V / 0 ... 10 V
X3/2U : 0 ... 5 V / 0 ... 10 V
E3 E2
FreinCC JOG2/3
Freinage courant
Sélection fréquences fixes
continu
E1
JOG1/3
L
