PROFIBUS Gateway

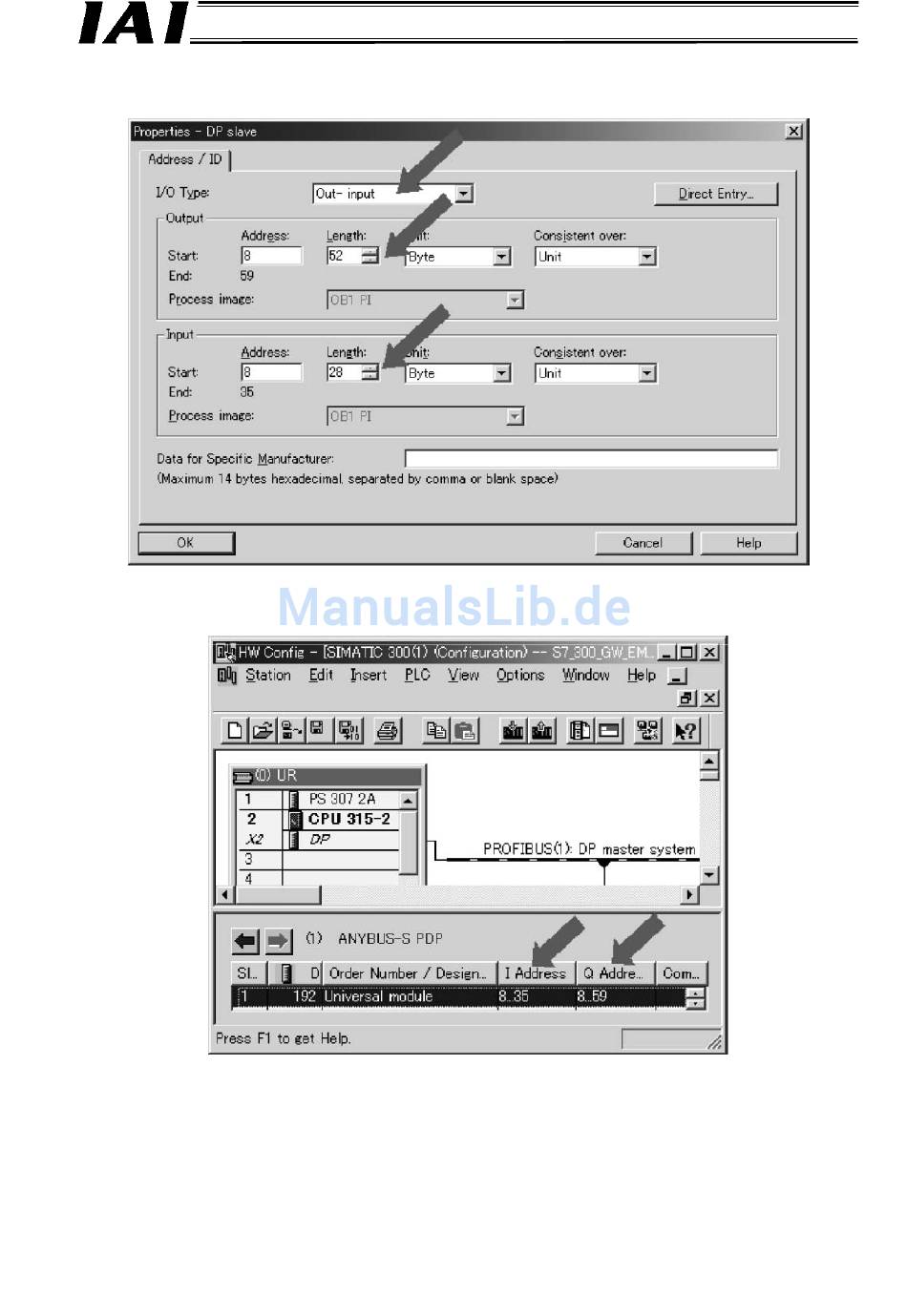

Stellen Sie unter E/A-Typ „Aus-Eingang" ein und geben Sie die Ausgangs- und Eingangslänge
nach der Tabelle in 5.3.2 ein. Das nachfolgende Beispiel basiert auf einer Anbindung mit vier
Achsen. Die Adresse wird automatisch eingestellt, kann aber nötigenfalls geändert werden.
<E/A-Längeneinstellungen für das Universalmodul>
Wenn Sie OK klicken, werden die Einstellungen für das Universalmodul übernommen.
<Universalmodul und E/A-Längeneinstellungen>
Damit sind alle Einstellungen abgeschlossen. Sie können sie nun zur SPS übertragen.
