b. Hinweise zur Verdrahtung
Verlegen Sie die Kommunikationsleitungen des Gateways und des Profibusmudoles
getrennt von Lastleitungen in denen größere Ströme fließen. (Leitungen nicht
zusammenbinden oder im gleichen Kabelkanal verlegen.)
c. Störquellen und Entstörung
Es gibt viele Störquellen, doch am meisten Aufmerksamkeit verlangen Magnetventile,
Magnetschalter und Relais. Störungen von solchen Quellen können wie folgt behoben
werden.
[1] Wechselstrombetriebene Magnetventile, Magnetschalter, Relais
Maßnahme --- Einbau eines Entstörglieds parallel zur Spule.
[2] DC Magnetventile, Magnetschalter, Relais
Maßnahme --- Einbau einer Diode parallel zur Spule. Legen Sie die Diodenleistung
entsprechend der Last fest.
Anode
14
Wird in einem Gleichstromkreis eine Diode mit falscher Polung
angeschlossen, können die Diode, interne Teile der Steuerung und
die Gleichspannungsversorgung beschädigt werden. Gehen Sie
daher mit entsprechender Vorsicht vor.
Kathode

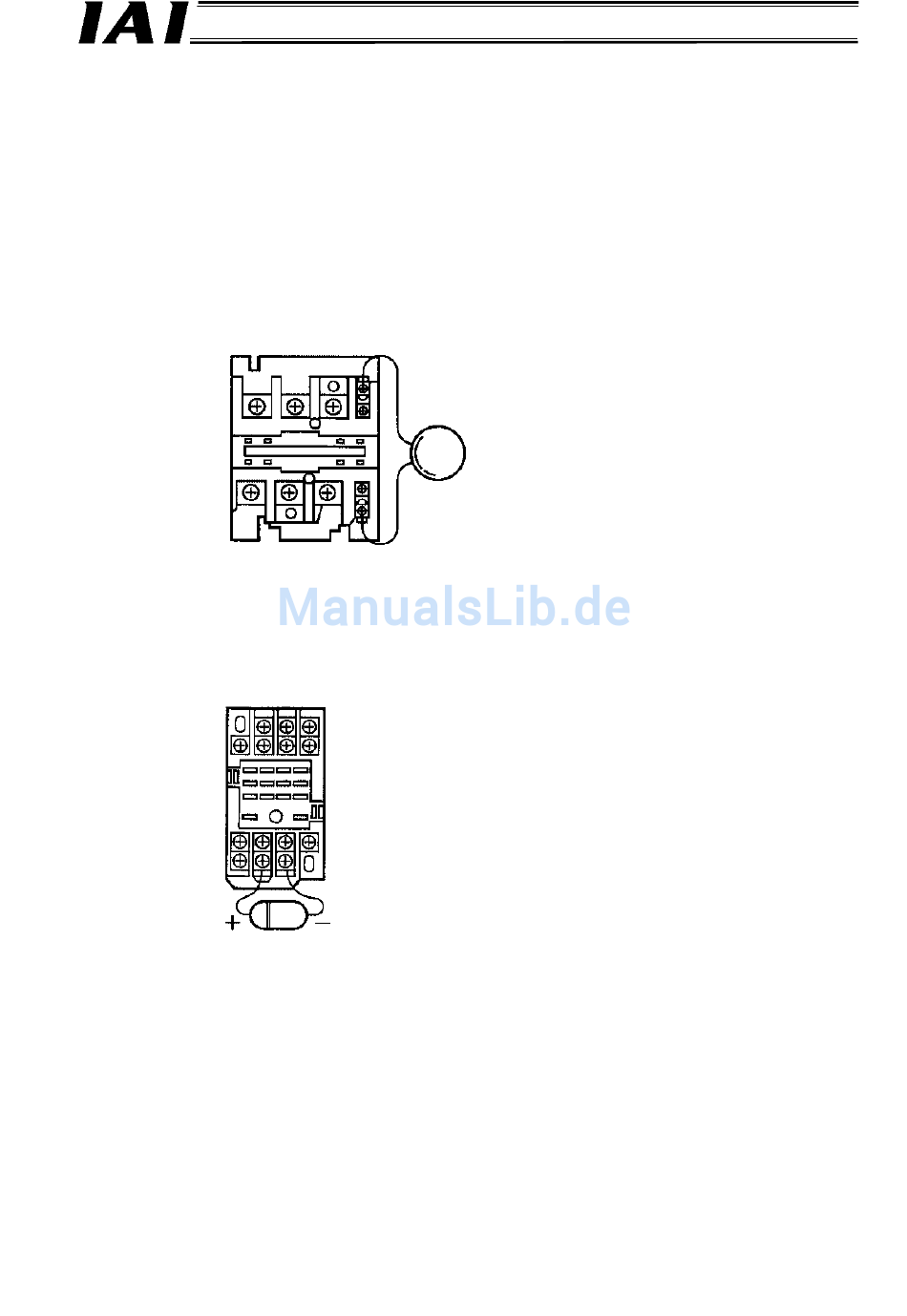

← Installieren Sie das Entstörglied so nah wie
möglich an der Spule.
Wenn das Entstörglied an einen Klemmenblock
oder entfernt von der Spule installiert wird,
verringert sich seine Entstörwirkung.
