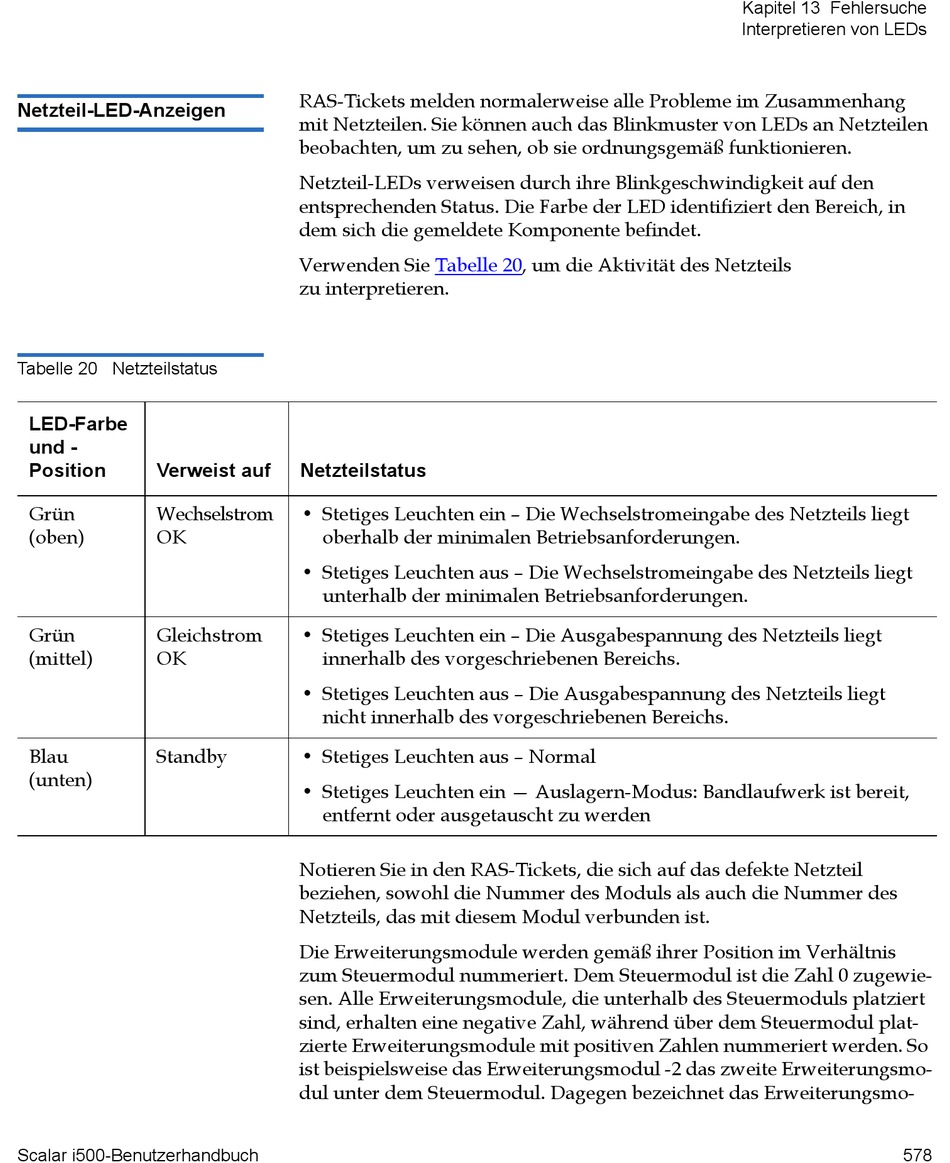

Netzteil-LED-Anzeigen
Tabelle 20 Netzteilstatus
LED-Farbe
und -
Position
Verweist auf
Grün
Wechselstrom
(oben)
OK
Grün
Gleichstrom
(mittel)
OK
Blau
Standby
(unten)
Scalar i500-Benutzerhandbuch
RAS-Tickets melden normalerweise alle Probleme im Zusammenhang
13
mit Netzteilen. Sie können auch das Blinkmuster von LEDs an Netzteilen
beobachten, um zu sehen, ob sie ordnungsgemäß funktionieren.
Netzteil-LEDs verweisen durch ihre Blinkgeschwindigkeit auf den
entsprechenden Status. Die Farbe der LED identifiziert den Bereich, in
dem sich die gemeldete Komponente befindet.
Verwenden Sie
zu interpretieren.
Netzteilstatus
• Stetiges Leuchten ein – Die Wechselstromeingabe des Netzteils liegt
oberhalb der minimalen Betriebsanforderungen.
• Stetiges Leuchten aus – Die Wechselstromeingabe des Netzteils liegt
unterhalb der minimalen Betriebsanforderungen.
• Stetiges Leuchten ein – Die Ausgabespannung des Netzteils liegt
innerhalb des vorgeschriebenen Bereichs.
• Stetiges Leuchten aus – Die Ausgabespannung des Netzteils liegt
nicht innerhalb des vorgeschriebenen Bereichs.
• Stetiges Leuchten aus – Normal
• Stetiges Leuchten ein — Auslagern-Modus: Bandlaufwerk ist bereit,
entfernt oder ausgetauscht zu werden
Notieren Sie in den RAS-Tickets, die sich auf das defekte Netzteil
beziehen, sowohl die Nummer des Moduls als auch die Nummer des
Netzteils, das mit diesem Modul verbunden ist.
Die Erweiterungsmodule werden gemäß ihrer Position im Verhältnis
zum Steuermodul nummeriert. Dem Steuermodul ist die Zahl 0 zugewie-
sen. Alle Erweiterungsmodule, die unterhalb des Steuermoduls platziert
sind, erhalten eine negative Zahl, während über dem Steuermodul plat-
zierte Erweiterungsmodule mit positiven Zahlen nummeriert werden. So
ist beispielsweise das Erweiterungsmodul -2 das zweite Erweiterungsmo-
dul unter dem Steuermodul. Dagegen bezeichnet das Erweiterungsmo-
Tabelle
20, um die Aktivität des Netzteils
Kapitel 13 Fehlersuche
Interpretieren von LEDs
578
