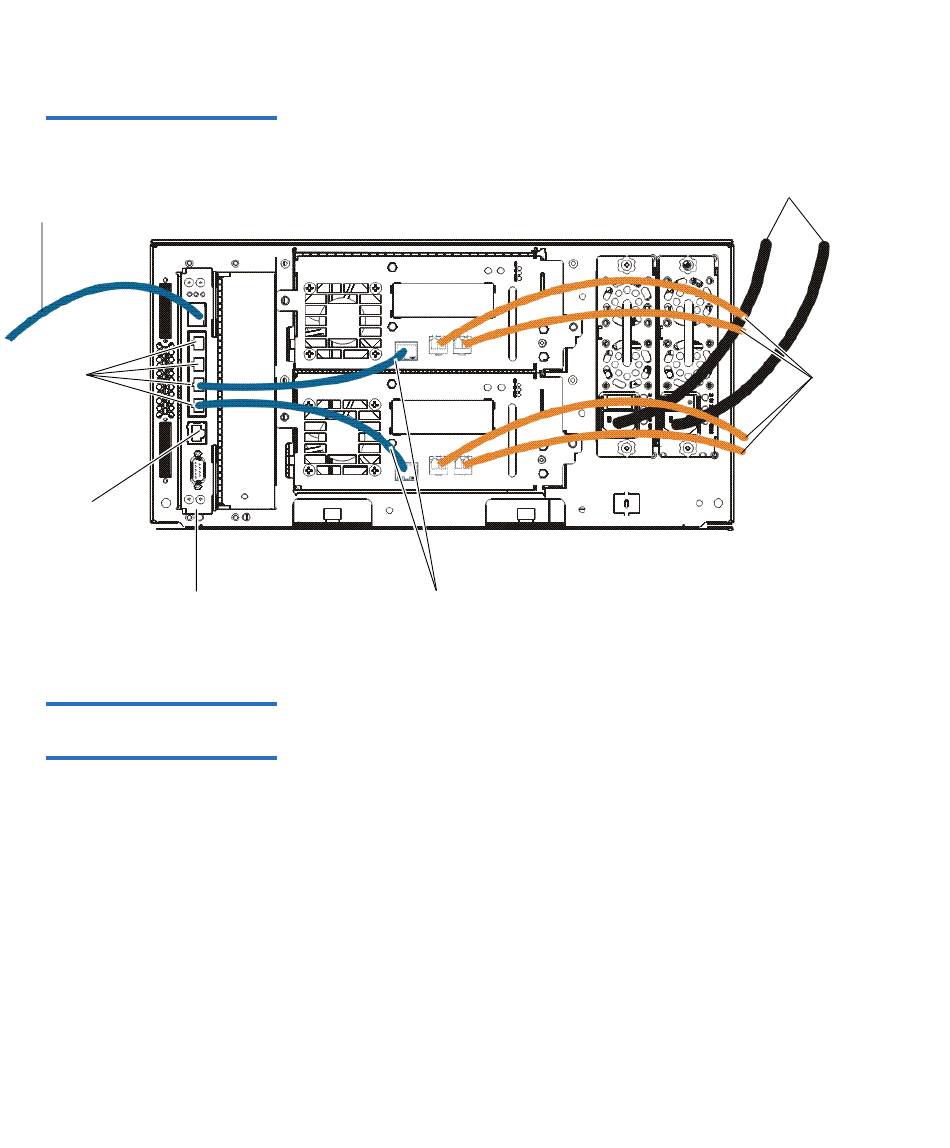

Abbildung 62 Ethernet-Kon-
nektivität auf 5U-Bibliotheken
Ethernetkabel
zum Netzwerk
Interne
Ethernet-
Anschlüsse
an LCB
Service-Port
– bitte nicht
verwenden
Library Control
Blade (LCB)
Installation des Ethernet-
Erweiterungs-Blade
Scalar i500-Benutzerhandbuch
Ethernet-Konnektivität des Bandlaufwerks, Ethernet-Erweiterungs-Blade
Ethernet-Kabel von
Bandlaufwerken
zum LCB
Das Ethernet-Erweiterungs-Blade muss in einem Erweiterungsmodul im
12
unteren linken, vertikalen Schacht installiert werden. Der leere Schacht
rechts des Ethernet-Erweiterungs-Blades muss mit einer Abdeckplatte
versehen sein.
Erforderliche Ausrüstung
• Ethernet-Erweiterungs-Blade
• Abdeckplatte
• Ethernet-Kabel (eines pro Bandlaufwerk, das Sie mit dem Ethernet-
Erweiterungs-Blade verbinden), außerdem ein zusätzliches pro Ethernet-
Erweiterungs-Blade, um das LCB mit einem Erweiterungsmodul zu
verbinden, in dem das Ethernet-Erweiterungs-Blade installiert ist.
Kapitel 12 Installieren, Entfernen und Ersetzen
Netzkabel
Fibre
Channel-
Kabel an
Host
