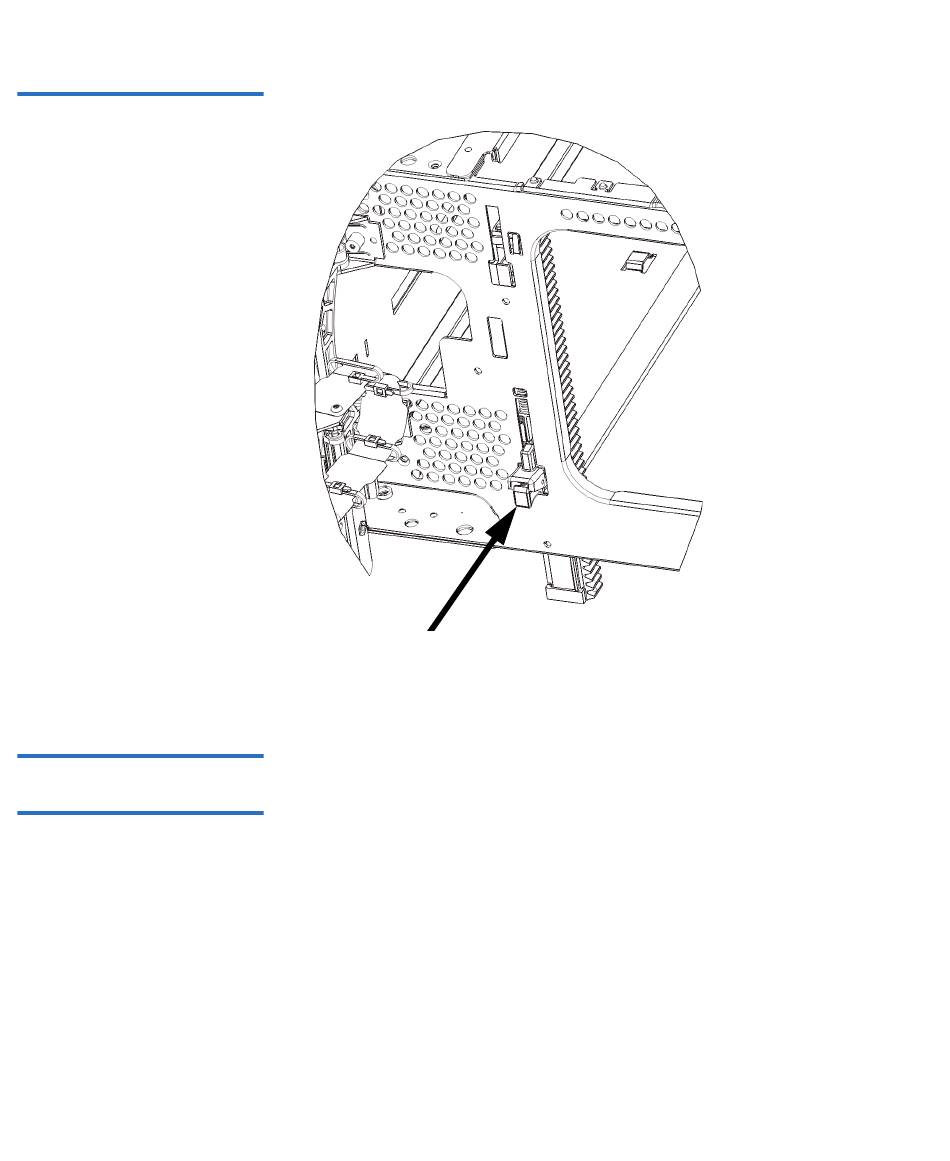

Abbildung 54 Y-Schiene in
entriegelter, funktionsfähiger
Position
Installation des steuer-
moduls
Scalar i500-Benutzerhandbuch
7 Wiederholen Sie diese Schritte für jedes zu installierende
Erweiterungsmodul.
Installieren Sie das 5U-Steuermodul wie folgt:
12
1 Öffnen Sie die I/O-Station-Tür sowie die Zugriffstür des I/O5U-
Bibliothekssteuermoduls.
2 Heben Sie das Steuermodul an und bringen Sie es in die gewünschte
Position.
3 Wird das Steuermodul oberhalb eines anderen Moduls platziert,
befestigen Sie die beiden Module aneinander, indem Sie die beiden
Rändelschrauben unten an der Vorderseite des Moduls und die
beiden Rändelschrauben unten an der Rückseite des Moduls
festdrehen. Bewegen Sie dann den Führungsstift des Moduls
(befindet sich unten auf der Vorderseite des Moduls) nach unten,
indem Sie ihn drehen und nach unten drücken.
Kapitel 12 Installieren, Entfernen und Ersetzen
Installation einer neuen Multimodul-Bibliothekskonfiguration
386
