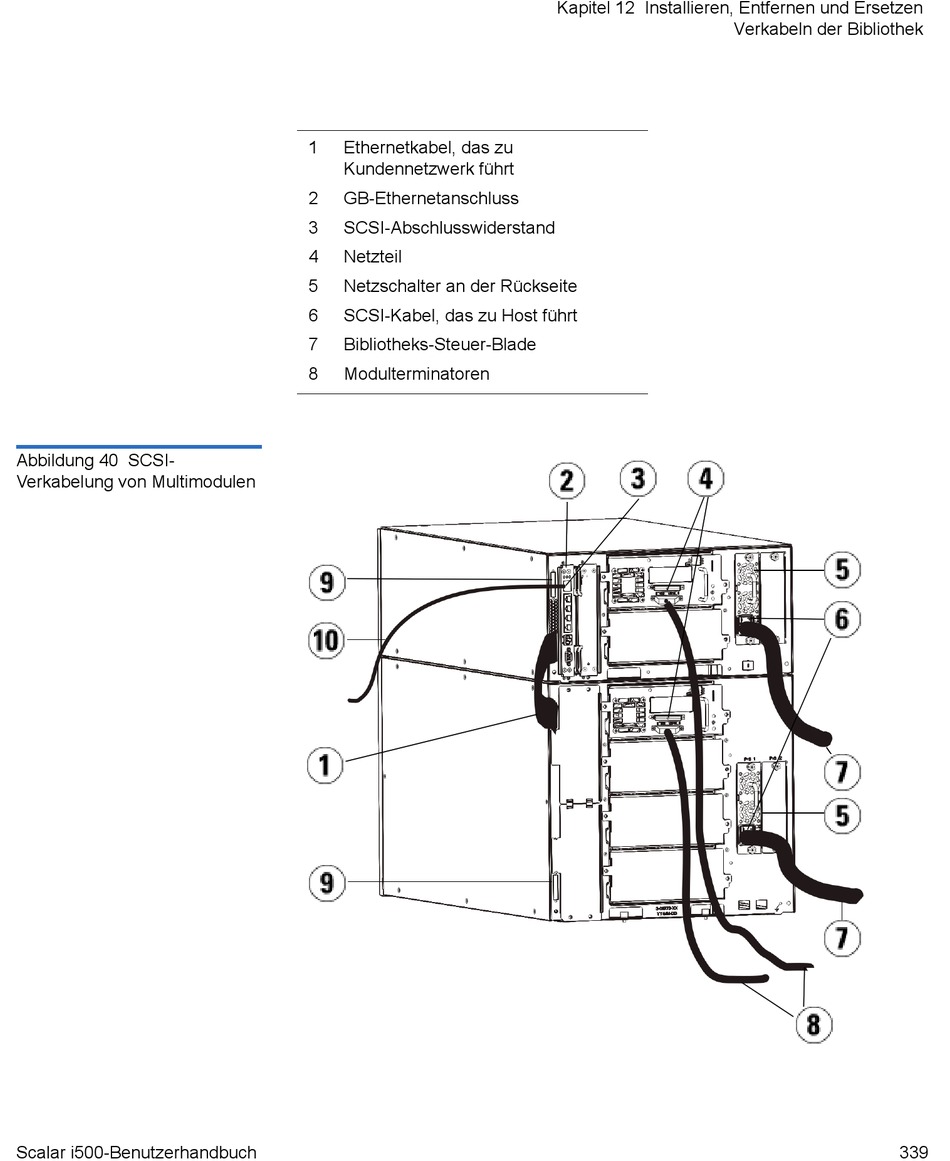

Abbildung 40 SCSI-
Verkabelung von Multimodulen
Scalar i500-Benutzerhandbuch
1
Ethernetkabel, das zu
Kundennetzwerk führt
2
GB-Ethernetanschluss
3
SCSI-Abschlusswiderstand
4
Netzteil
5
Netzschalter an der Rückseite
6
SCSI-Kabel, das zu Host führt
7
Bibliotheks-Steuer-Blade
8
Modulterminatoren
Kapitel 12 Installieren, Entfernen und Ersetzen
Verkabeln der Bibliothek
